Металлографический цифровой микроскоп Saike Digital SK-VMH
Технические характеристики Saike Digital SK-VMH
| Материал оптики | оптическое стекло |
| Рабочее расстояние | 5X: 23,6 мм 10X: 10 мм 20X: 11.9 мм |

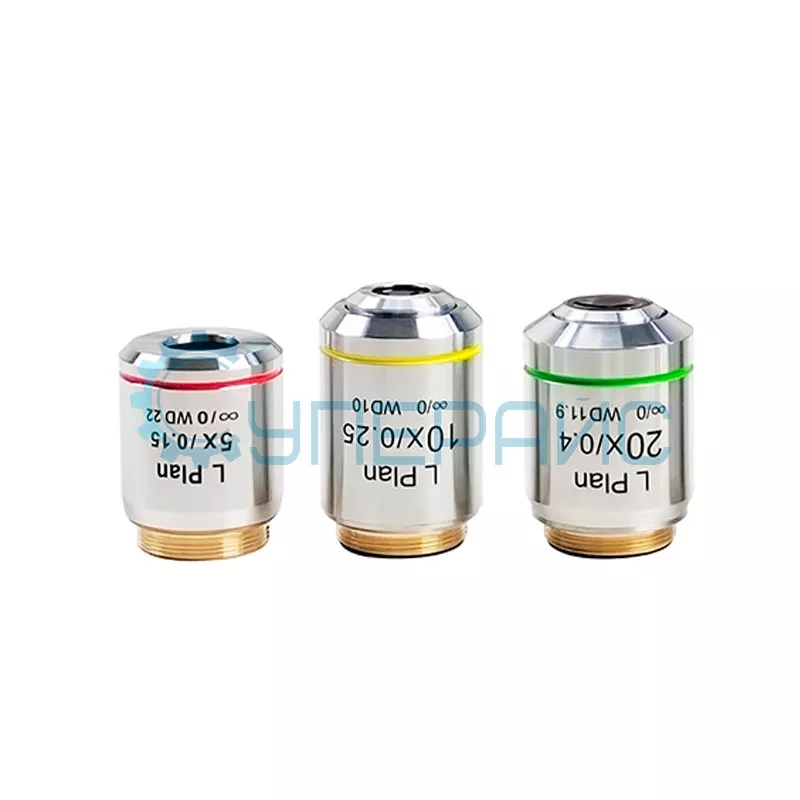

| Объектив | L Plan 5X/ 0.12 L Plan 10X/ 0.25 L Plan 20X/ 0.40 |
| Оптический зум | 5X; 10X; 20X |
| Электронное увеличение | 118 - 1185 крат |
| Линейное поле зрения | 5X: 3 мм 10X: 1,32 20X: 0,76 мм |
| Поле зрения | 5X: 2,42 х 1,82 мм 10X: 1,05 х 0,8 мм 20X: 0,61 х 0,46 мм |
| Максимальная высота объекта | 80 мм |
| Подсветка | коаксиальная с регулировкой яркости, верхний свет |
| Характеристики видеоокуляра | |
| Сенсор | Samsung SCB-5000P, 1.3 Мп, 1/3" CMOS |
| Всего пикселей | 1312 (H) x 1069 (V) |
| Эффективные пиксели | 1305 (H) x 1049 (V) |
| Частота | по горизонтали: 15,625 КГц по вертикали: 50 Гц |
| Горизонтальное разрешение | цвет: 1000 ТВ-линий черно-белый: 1000 ТВ-линий |
| Минимальная освещенность | 0,03 люкс (F1.2, 50 IRE), 0,001 люкс (1 сек, F1.2, 50 IRE) |
| Соотношение сигнал/шум | 52 дБ (AGC выключен, насыщенность включена) |
| Видеовыход | CVBS: 1.0 Vp-p / 75 Ом |
| Тип крепления объектива | C/CS |
| Функция измерения | да (с помощью программного обеспечения) |
| Измеряемые параметры | величина угла (по 3 точкам, по 4 точкам), длина отрезка, величина дуги и др.; построение прямоугольника, эллипса, круга (по центру, радиусу), построение отрезка (по 3 точкам), построение произвольного многоугольника, построение кривой, построение параллельных линий и др.; возможность оставления текстовой метки, встроенная шкала, установка порядка наложения результатов измерения и др. |
| Язык | китайский, английский, корейский, японский, немецкий, итальянский, французский, русский, чешский, польский, румынский, сербский, шведский, датский, турецкий, португальский |
| Система сканирования | прогрессивное сканирование |
| Синхронизация | внутренняя |
| Режим день/ночь | авто (электрический)/цветной/черно-белый |
| Режимы BLC (компенсация фоновой засветки) | выкл / пользовательская / компенсация бликов |
| Режим компенсации темных областей | SSDR (вкл / выкл) |
| Цифровое шумоподавление | SSNR IV (вкл / выкл) |
| Антитуман | автоматический / ручной / выкл |
| Режимы подавления хроматических аберраций | выкл / низкое / среднее / высокое |
| Режимы цифровой стабилизации изображения | выкл / вкл |
| Регистрация искажений | выкл / вкл |
| Обнаружение движения | выкл / вкл |
| Маска конфиденциальности | выкл / вкл (24 программируемые зоны с четырехугольной маской) |
| Регулировка усиления | выкл / низкий / средний / высокий |
| Баланс белого | ATW / на улице / в помещении / ручной / AWC (1800K° ~ 10500K°) |
| Скорость cрабатывания электронного затвора | 1 сек ~ 1/12 000 сек |
| Увеличение камеры | выкл / вкл (1X ~ 16X) |
| Зеркальное отражение | по горизонтали / по вертикали / по горизонтали и вертикали |
| Профиль | стандартный, день / ночь, фоновая засветка, ITS, помещение, пользовательский |
| Связь | управление по коаксиальной линии (совместимо с SPC-300) |
| Протокол | коаксиал: Pelco-C (Coaxitron) |
| Профиль | стандартный, день / ночь, фоновая засветка, ITS, помещение, пользовательский |
| Рабочая температура и влажность | -10° C ~ +55° C относительная влажность менее 90 % |
| Потребляемая мощность | 3,7 Вт |
| Питание | двойное (24 В переменного тока и 12 В постоянного тока ±10 %) |
| Габариты | 68,4 мм x 59,6 мм x 92,7 мм |
| Вес | 200 г |
| Характеристики координатного предметного стола | |
| Габариты | 180 мм x 155 мм x 26 мм |
| Точность измерения | 0,002 мм |
| Ход | горизонтальный: 75 мм вертикальный: 50 мм |
| Перемещение по осям (X,Y) | непрерывное |
| Общие характеристики | |
| Цвет | черный |
| Размер платформы | 280 х 250 х 25 мм |
| Высота | 350 мм |
| Габариты упаковки | 430 х 310 х 375 мм |
| Вес брутто | 7,65 кг |

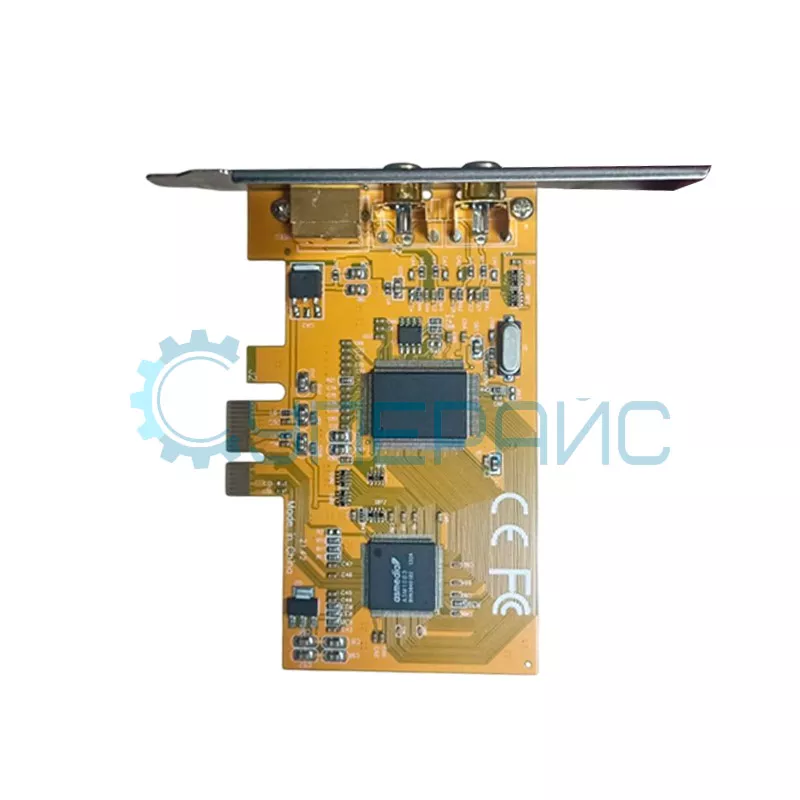

| Комплектация | электронный микроскоп Saike Digital SK-VMH - 1 шт камера Samsung SCB-5000P - 1 шт коаксиальный осветитель- 1 шт объектив 5x - 1 шт объектив 10x - 1 шт объектив 20x - 1 шт объект-микрометр - 1 шт плата видеозахвата - 1 шт флешка с программным обеспечением с инструкциями по установке - 1 шт |
| Совместимость | 20-кратный объектив Saike Digital Plan 20x |

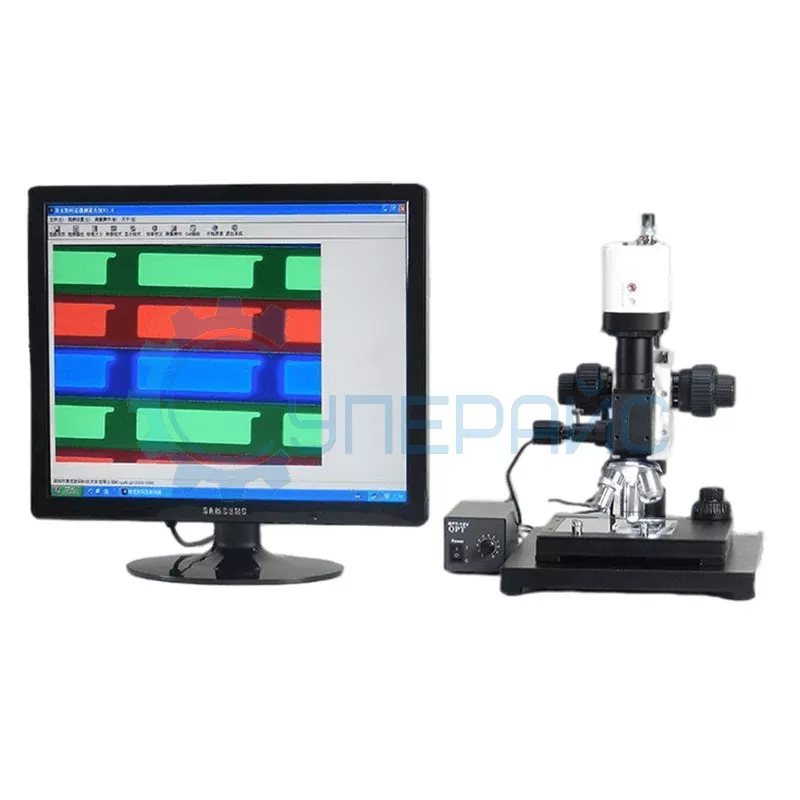

Микроскоп Saike Digital SK-VMH
Цифровой микроскоп Saike Digital SK-VMH будет полезен для проведения металлографического анализа. Устройство располагает коаксиальной подсветкой и координатным предметным столом, а также креплением типа C/CS для объектива. Рассмотрим подробнее, какие преимущества даёт такой металлографический микроскоп, отвечая на возможные вопросы о модели.
Что такое координатный предметный стол и зачем он нужен?
Координатный предметный стол дает возможность точного позиционирования образца. Пользователь может перемещать исследуемый объект по двум осям с высокой точностью. Это упрощает изучение больших образцов и помогает сравнивать те или иные участки поверхности.
Какими характеристиками обладает камера микроскопа?
SK-VMH оснащен камерой Samsung SCB-5000P с разрешением 1.3 Мп и сенсором 1/3" CMOS. Такие параметры обуславливают получение качественных изображений для дальнейшего анализа. Высокое разрешение помогает рассмотреть мельчайшие детали структуры металла.
Что означает рабочее расстояние микроскопа?
Рабочее расстояние - это дистанция между объективом и образцом. У SK-VMH оно составляет 23,6 мм, 10 мм и 11,9 мм для разных объективов. Большее рабочее расстояние дает удобство при манипуляциях с образцом, а меньшее - более высокое увеличение.
Какие возможности предоставляет интерфейс с протоколом Pelco-C?
Протокол Pelco-C стандартизирует управление камерой и обмен данными. Это упрощает интеграцию микроскопа в существующие системы анализа и обработки изображений.
Каковы преимущества крепления C/CS?
- совместимость с большим списком объективов;
- возможность смены оптики под те или иные задачи;
- лёгкость установки и замены компонентов;
- гибкость в выборе дополнительного оборудования;
- универсальность применения микроскопа.
SK-VMH делает возможным:
- металлографический анализ;
- исследование структуры металлов;
- контроль качества поверхностей;
- измерение микротвердости;
- документирование результатов.
Обзорная таблица микроскопов Saike Digital
| Характеристики | SK-VMS | SK-VMH |
| Материал оптики | оптическое стекло | |
| Объектив | L Plan 5X/ 0.12 L Plan 10X/ 0.25 L Plan 20X/ 0.40 L Plan 50X/ 0.55 | L Plan 5X/ 0.12 L Plan 10X/ 0.25 L Plan 20X/ 0.40 |
| Оптический зум | 5X; 10X; 20X; 50X | 5X; 10X; 20X |
| Максимальная высота объекта | 80 мм | |
| Подсветка | коаксиальная с регулировкой яркости, верхний свет | |
| Видеоокуляр | Samsung SCB-5000P, 1.3 Мп, 1/3" CMOS | |
| Всего пикселей | 1312 (H) x 1069 (V) | |
| Скорость cрабатывания электронного затвора | 1 сек ~ 1/12 000 сек | |
| Потребляемая мощность | 3,7 Вт | |
| Дисплей | нет | нет |
| Размер платформы | 280 х 250 х 25 мм | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
