Прибор для демонстрации взаимодействия параллельных токов
Прибор предназначен для демонстрации взаимного притяжения или отталкивания двух прямых проводников при протекании в них электрического тока в противоположном и одинаковом направлениях. Прибор позволяет наблюдать зависимость величины и направления магнитного поля, возникающего вокруг прямолинейного провода, от силы тока в нем (опыт Эрстеда).

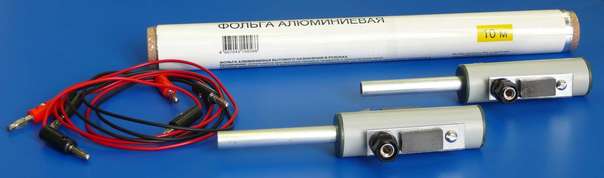

Изделие состоит из пары коммутирующих модулей, соединительных проводов и рулона алюминиевой фольги.
Коммутирующий модуль представляет собой пластиковый цилиндр, вдоль боковой поверхности которого с противоположных сторон закреплены две металлические контактные пластины. В корпусе модуля запрессован стержень, с помощью которого он крепится к штативу.
Комплект поставки: модуль коммутирующий в сборе | 2 шт.; |
магнит прямоугольный | 4 шт.; |
провод соединительный | 2 шт.; |
провод соединительный короткий | 1 шт.; |
фольга алюминиевая 10 м | 1 шт.; |
руководство по эксплуатации | 1 шт. |
Поперечное сечение соединительных проводов, мм2 | 0,75 |
Длина соединительных проводов, м | 1 |
Масса изделия в упаковке, г | 300 |
