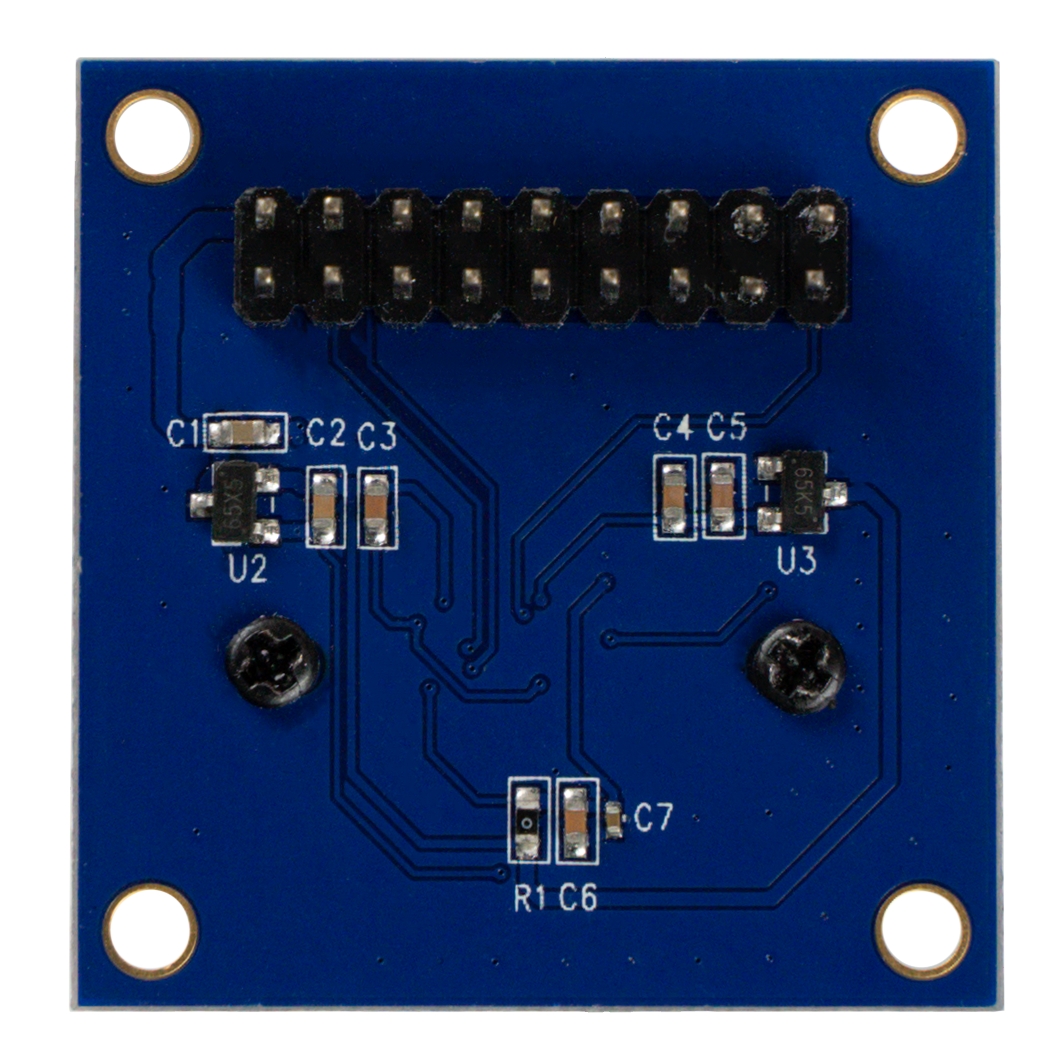

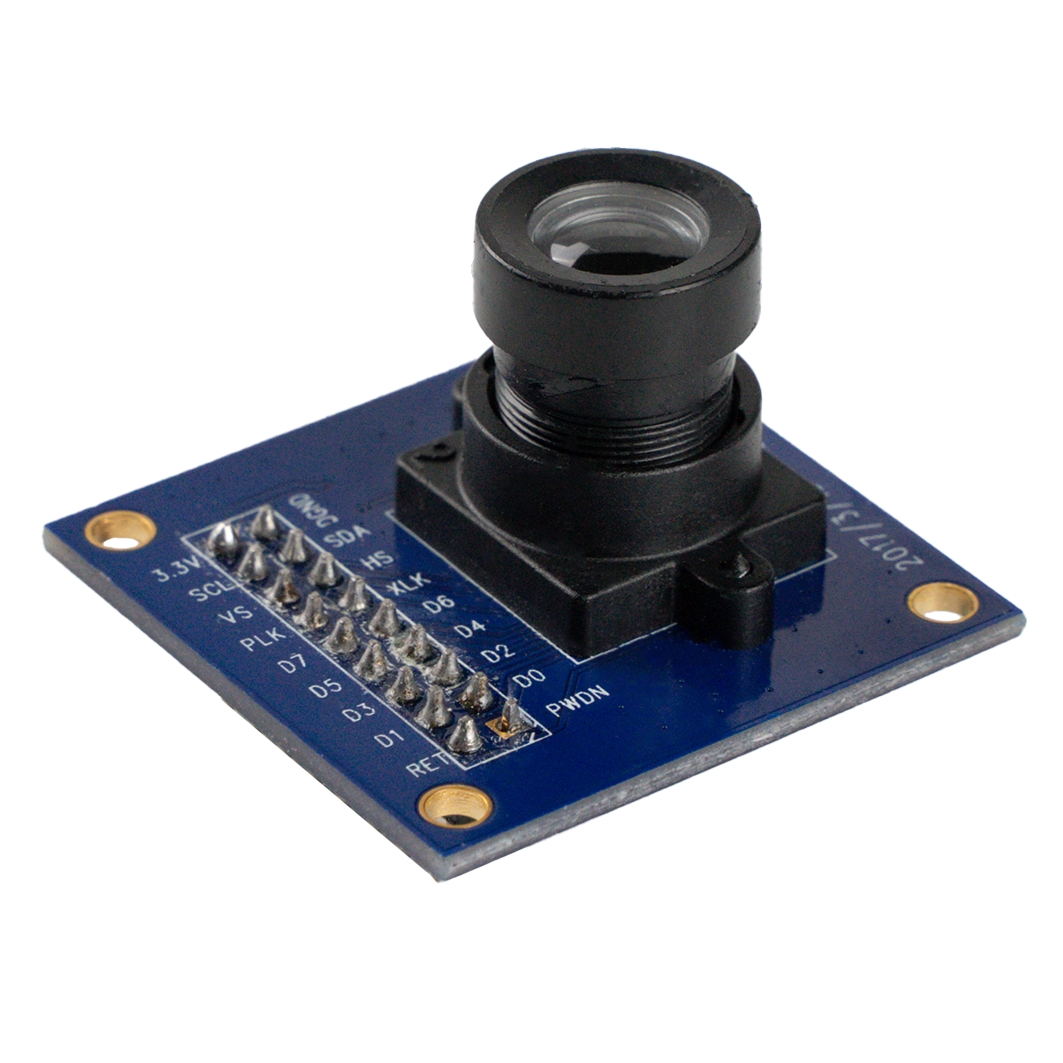

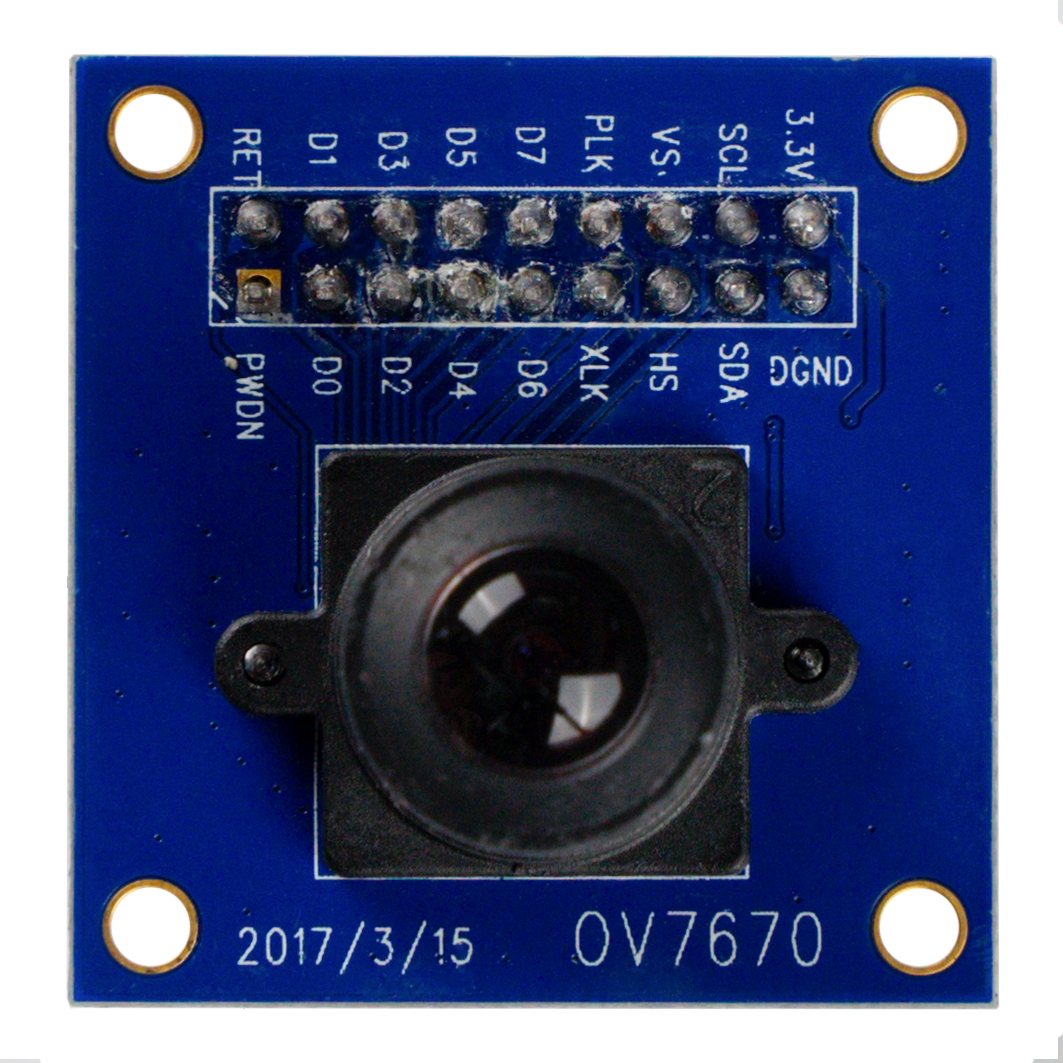

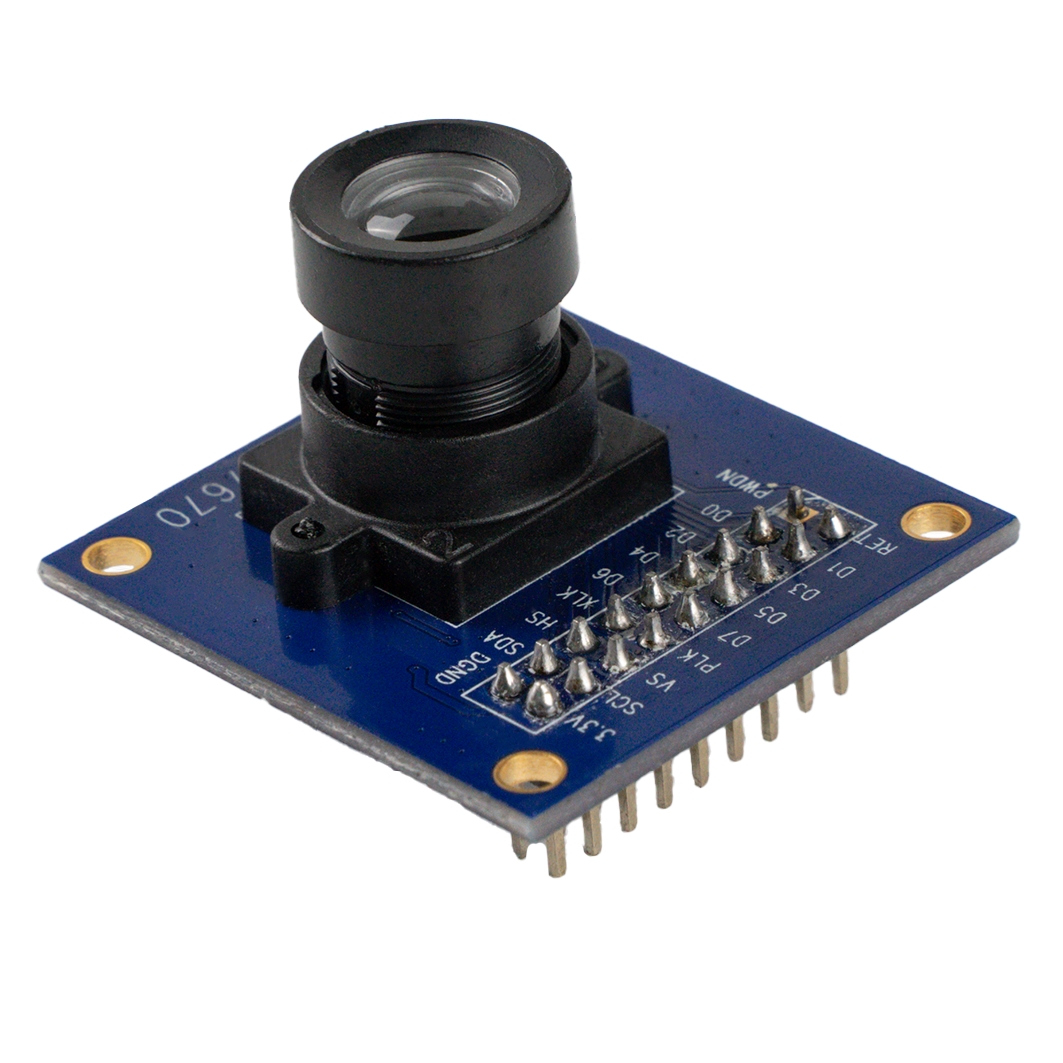

Видеокамера OV7670

Общие сведения

Камера OV7670 — камера с разрешением 0.3 Мпкс, способная выдавать до 30 FPS аналогового видео.

Более подробную информацию вы найдёте в DataSheet'e.

Характеристики

• Входное напряжение: 2.45 – 3 В;
• Питание по шине I2C: 1.7 – 3 В;
• Ток в состоянии покоя: 20 мкА;
• Потребляемая мощность: 60 мВт;
• Разрешение: 0.3 МПикс;
• Интерфейс: стандартный SCCB, совместимый с I2C;
• Выходные форматы: RawRGB to RGB (GRB4: 2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2);
• Поддержка: VGA, CIF;
• Выходные разрешения: VGA (640×480), CIF (352×240), QVGA (320×240) и QCIF (176×144), до 30×40 пикселей в ручном режиме;
• Объектив: 1/6";
• Угол обзора: 25°;
• Чувствительность: 1.3 В/(Lux-sec);
• Частота дискретизации: 50/60 Гц;
• Скорость камеры: 30 FPS;
• Соотношение сигнал/шум: 46 дБ;
• Динамический диапазон: 52 дБ;
• Режим развертки: по рядам;
• Размер физического пикселя: 3.6 мкм x 3.6 мкм;
• Вес: 11 г;
• Габариты: 35 x 35 x 32 mm;

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Подробнее о камере

Для того, чтобы взаимодействовать с камерой на компьютере через Arduino, на этом компьютере должен стоять Java SE Development Kit 8 или выше.

Комплектация

• 1х камера OV7670;

Ссылки

• DataSheet;
