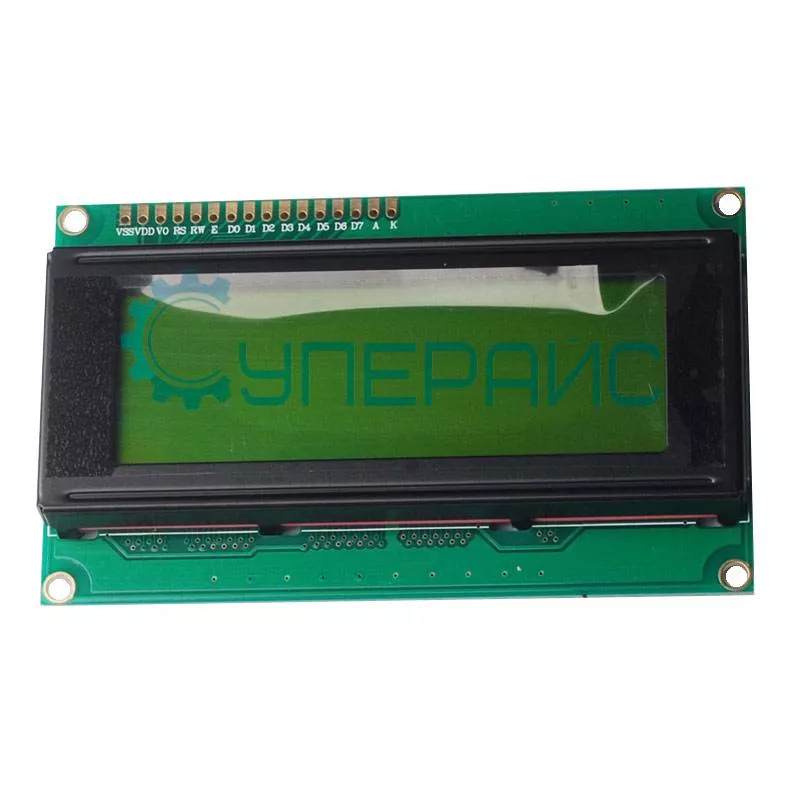

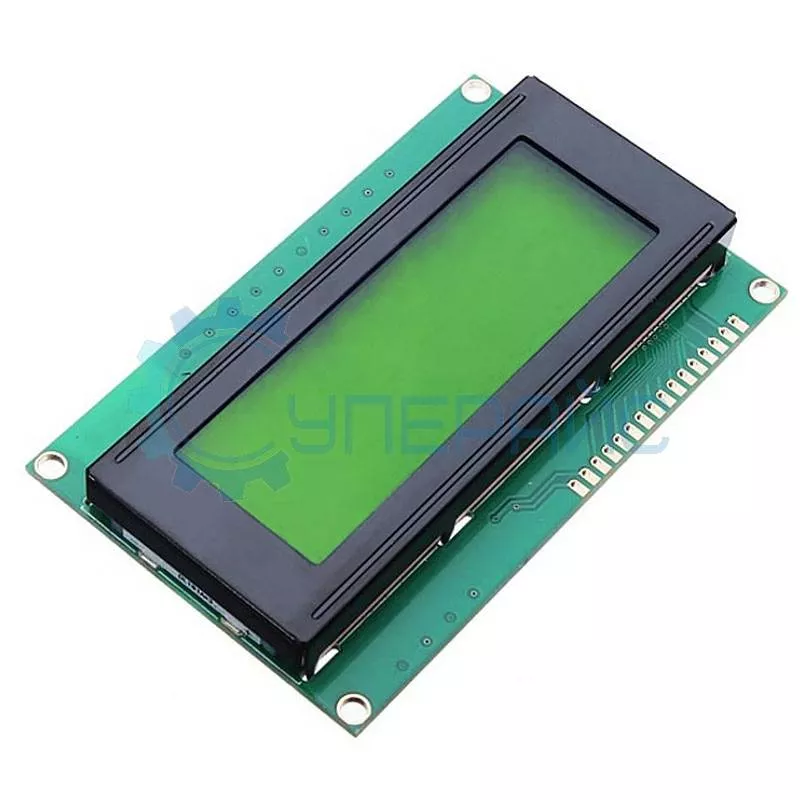

Символьный ЖК дисплей LCD2004A 20x4 с I2C переходником, зеленая подсветка
Технические характеристики LCD2004
| Тип дисплея | жидкокристаллический (LCD) |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки | зеленый |
| Цвет символов | черный |
| Контроллер | HD44780 |
| Регулировка контрастности | осуществляется переменным резистором |
| Тип выводимой информации | символьный (латиница) |
| Формат выводимой информации | количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
| Поддержка платформ | Arduino |
| Контакты модуля | VSS - питание контроллера (-) VDD - питание контроллера (+) VO - вывод управления контрастом RS - выбор регистра R/W - чтение/запись (режим записи при соединении с землей) E - enable (строб по спаду) DB0-DB3 - младшие биты 8-битного интерфейса DB4-DB7 старшие биты интерфейса A - анод (+) питания подсветки K - катод (-) питания подсветки |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | встроенный I2C (TWI, IIC) переходник для работы с дисплеями |
| Напряжение питания | 3.3 В - 5 В (при напряжении ниже 4 В для высокой контрастности потребуется источник отрицательного напряжения для регулятора контрастности) |
| Рабочая температура | - 20°С - 70°С |
| Температура хранения | - 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 80 x 35 х 11 мм |
| Вес | 70 г |
| Комплектация | символьный дисплей LCD2004 20х4 с I2C - 1 шт |
Символьный ЖК дисплей LCD2004A 20×4 с I2C переходником: удобство и функциональность
Символьный дисплей LCD2004A с интерфейсом I2C — это современное решение для проектов, требующих вывода текстовой информации. Устройство оснащено зеленой подсветкой, обеспечивающей четкую видимость символов даже при слабом освещении. Благодаря компактным габаритам (80×35×11 мм) и малому весу (70 г), дисплей легко интегрируется в любые электронные системы, включая платформы Arduino.
Ключевые особенности LCD 2004 A
- Совместимость с Arduino: упрощенное подключение через I2C-переходник, сокращающее количество проводов.
- Программная регулировка: контрастность и яркость настраиваются без механических элементов.
- Зеленая подсветка: равномерное освещение экрана для комфортного считывания данных.
- Контроллер HD44780: поддержка стандартных библиотек и команд.
- Формат 20×4: отображение до 80 символов (4 строки по 20 знаков).
Технические характеристики
Дисплей LCD2004A работает от напряжения 3.3–5 В, что делает его универсальным для большинства микроконтроллеров. Регулировка контраста осуществляется через вывод VO, а широкий угол обзора (180°) позволяет размещать устройство под разными углами. Основные параметры:
- Тип: LED (зеленый цвет).
- Рабочая температура: от -20°C до +70°C.
- Интерфейс: I2C (TWI) с поддержкой 8-битного режима.
- Символьный набор: латиница.
Преимущества использования I2C-переходника
Интерфейс I2C минимизирует количество подключений — для работы дисплея достаточно 4 проводов (питание, SDA, SCL, земля). Это упрощает монтаж и снижает риск ошибок. Кроме того, модуль поддерживает программное управление контрастностью, что избавляет от необходимости использования переменного резистора.
Схема подключения к Arduino UNO
