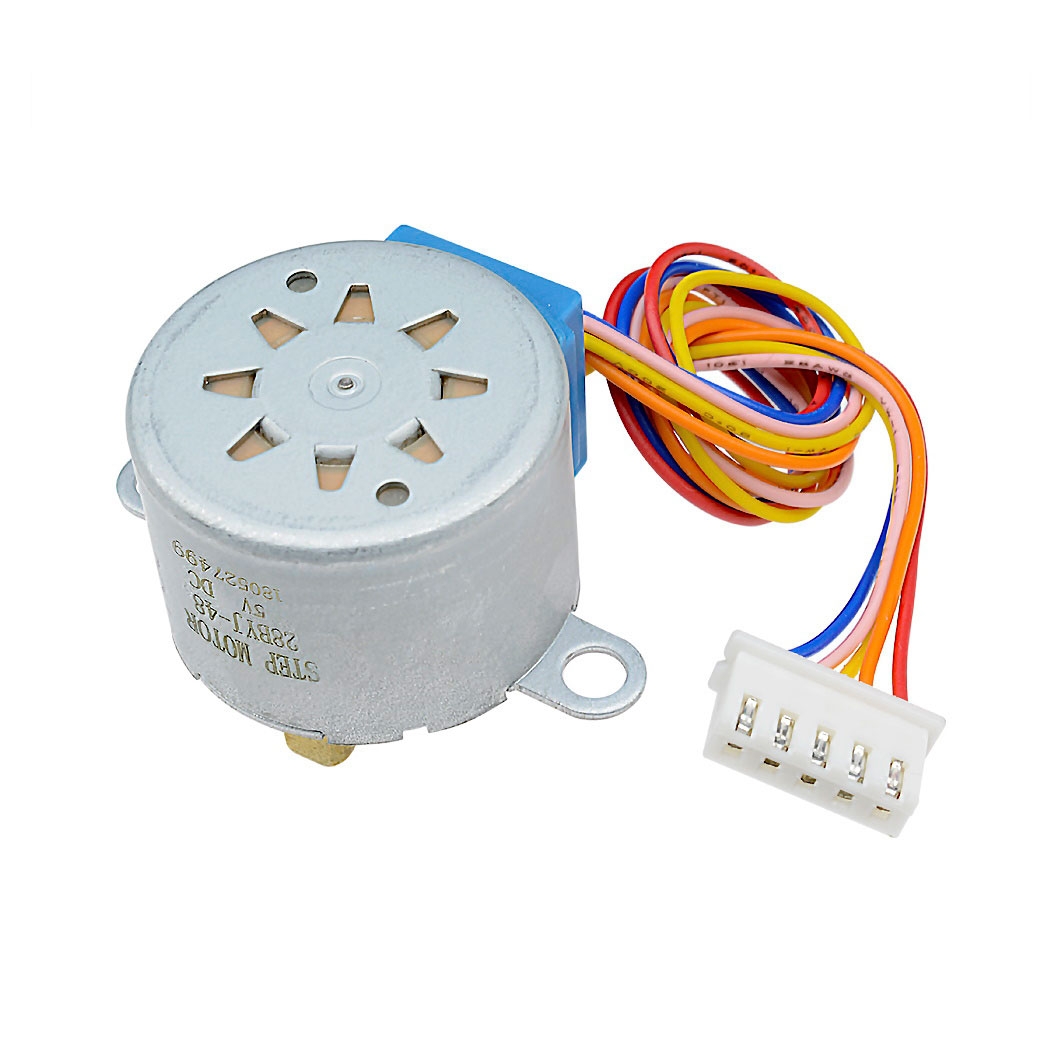

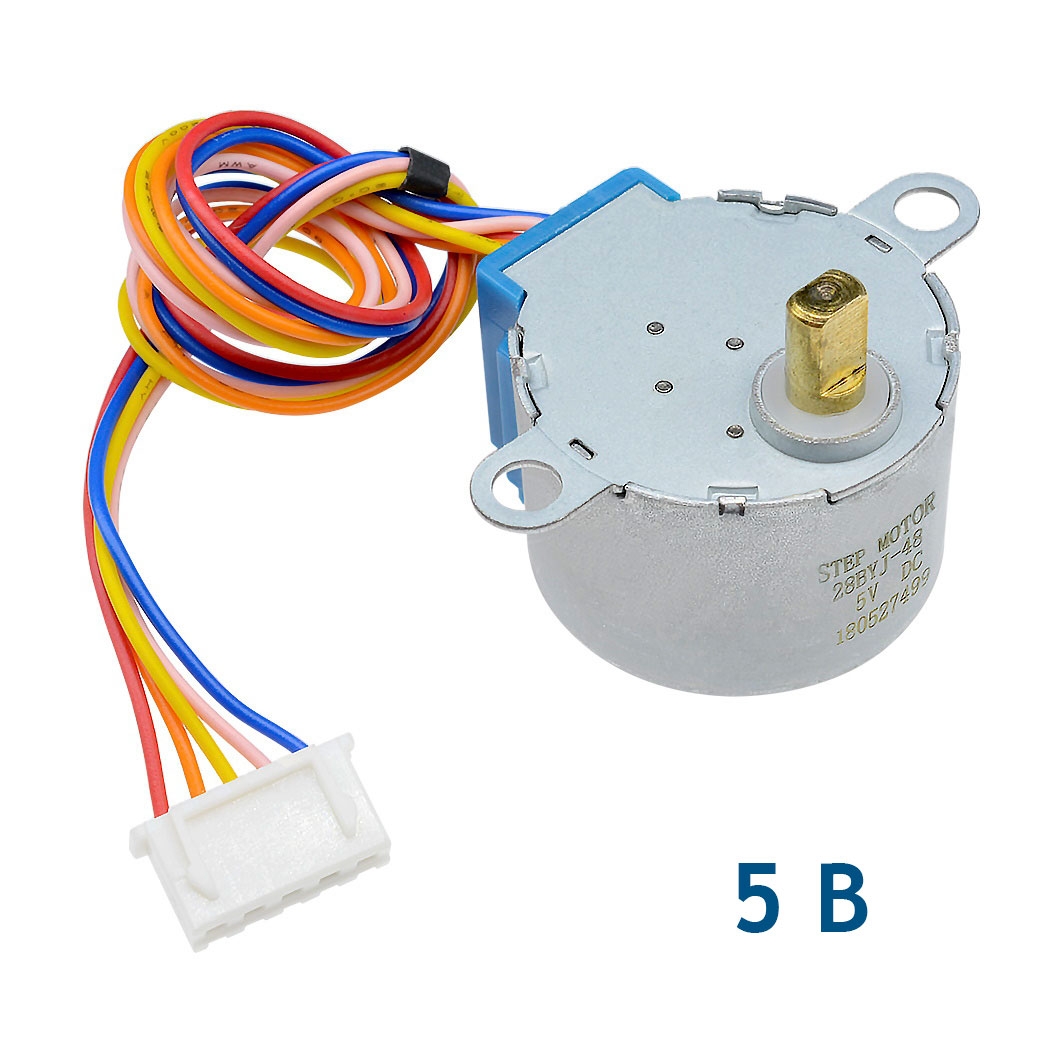

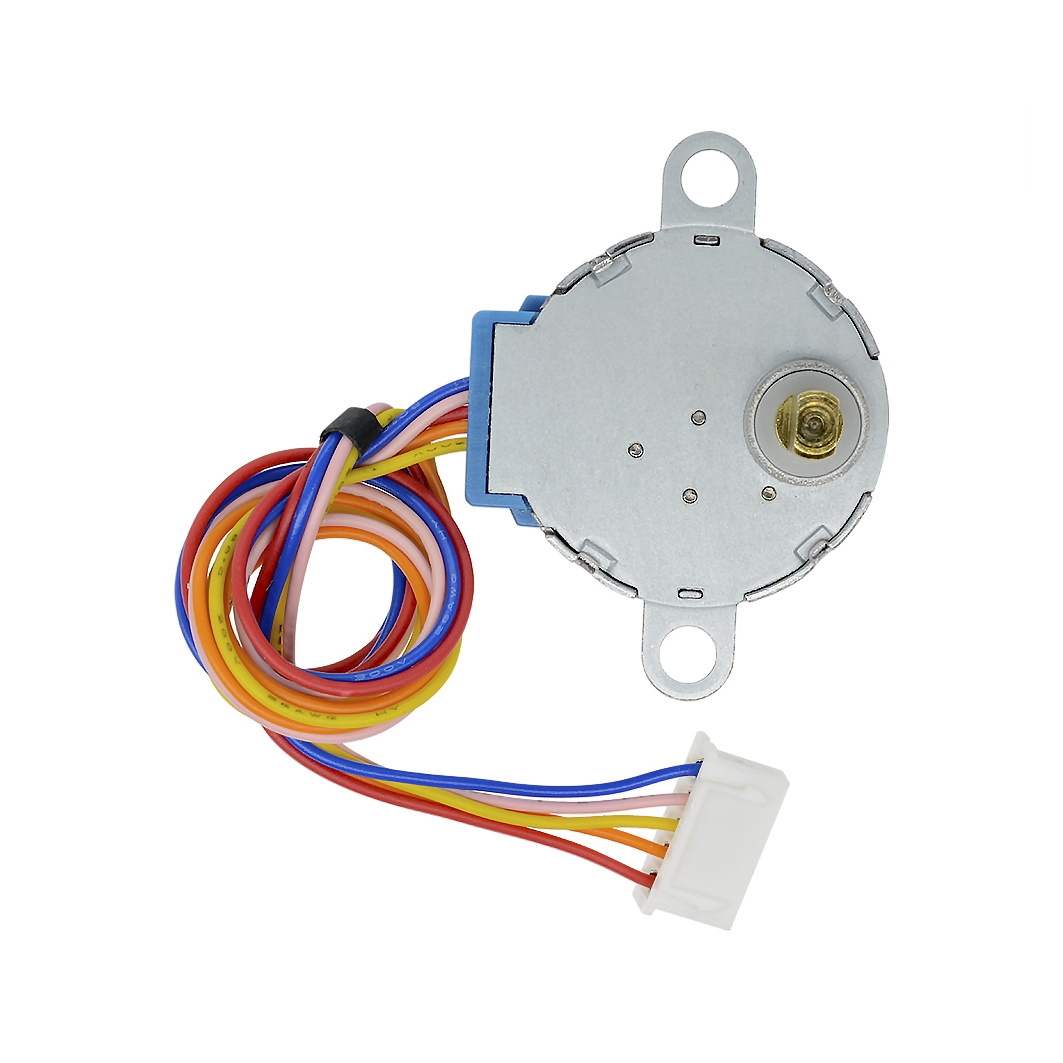

Шаговый двигатель 5В. 28BYJ-48-5V

Хотите собрать позиционирующего робота, ЧПУ-станок или 3D-принтер? А может сделать кормушку для рыб или 3D-фотостол? Или же просто разобраться как завести шаговик на наглядных примерах? Просто обратите внимания на шаговый двигатель 28BYJ-48 с напряжением 5 вольт и встроенным редуктором, который позволит получить поворот выходного вала с точностью 0,18°/0,09° за один шаг.

Видеообзор

Общие сведения

Шаговый двигатель — это мотор, который преобразует электрическую энергию в механическую. В отличие от коллекторных моторов в которых происходит плавное вращение вала, в шаговых двигателей вал совершает дискретные перемещения, то есть вращается шагами.

Управление вращением вала осуществляется поочерёдной последовательной подачей тока на обмотки мотора. Благодаря этому, вал способен поворачиваться на определённый угол и фиксироваться в новом положении. Каждый минимально возможный поворот вала с последующим его удержанием называется шагом двигателя. Меняя последовательность импульсов, можно задавать скорость и направление вращения выходного вала.

Более подробно про шаговые двигатели читайте в нашем гайде по шаговикам.

Подробности

Шаговый двигатель 28BYJ-48 5V — это компактный любительский движок на 5 вольт, который используется в роботехнике, обучающих конструкторах и других DIY-устройствах. Однако его можно также встретить в кондиционерах, тепловентиляторах, электрожалюзях и других бытовых девайсах для обеспечения точного позиционирования выдвижных механизмов.

Под металлической крышкой мотора расположен редуктор с передачей 1:64 из нейлоновых шестерней, который пропорционально уменьшает угол поворота внутреннего вала и увеличивает крутящий момент двигателя до 0,3 кг×см.

Не прилагайте к валу мотора нагрузки, которые больше крутящего момента. Это может привести к разрушению редуктора.
