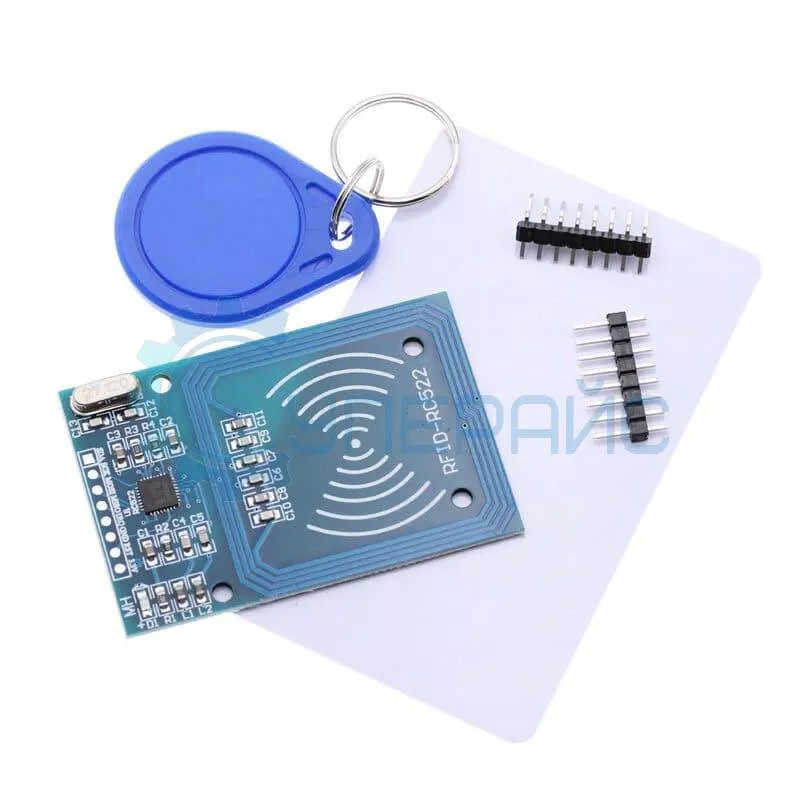

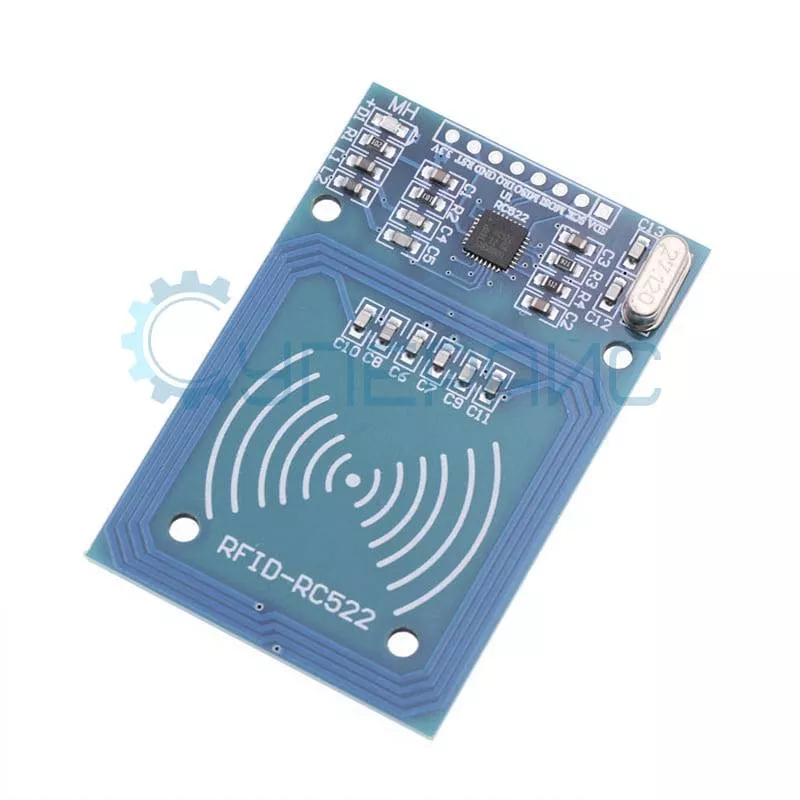

RFID-модуль RC522 с RFID-ключом и пластиковой картой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RFID-модуля
| Характеристики RFID-модуля | |
| Микросхема | MFRC522 |
| Напряжение питания | 3,3 В |
| Ток в режиме сна | 80 мкА |
| Пиковый ток | 30 мА |
| Ток в состоянии ожидания | 10 ~ 13 мА |
| Рабочая частота | 13,56 МГц |
| Дальность считывания | 0 ~ 20 мм |
| Максимальная скорость передачи | 10 Мбит/с |
| Интерфейс подключения к микроконтроллеру | SPI |
| Поддерживаемые типы карт | MIFARE S50, MIFARE S70, MIFARE UltraLight, MIFARE Pro, MIFARE DESfire |
| Характеристики пластиковой карты | |
| Тип пластиковой карты | Mifare Standard 1k (тонкая) |
| Объем памяти пластиковой карты | 1 КБ (EEPROM) |
| Количество циклов перезаписи | 100 000 |
| Время транзакции | 0,164 с |
| Общие характеристики | |
| Рабочая температура | – 20 ~ 80 С° |
| Температура хранения | – 40 ~ 85 С° |
| Влажность | 5 ~ 95 % |
| Габариты модуля | 40 мм x 60 мм |
| Габариты пластиковой карты | 86 мм x 54 мм |

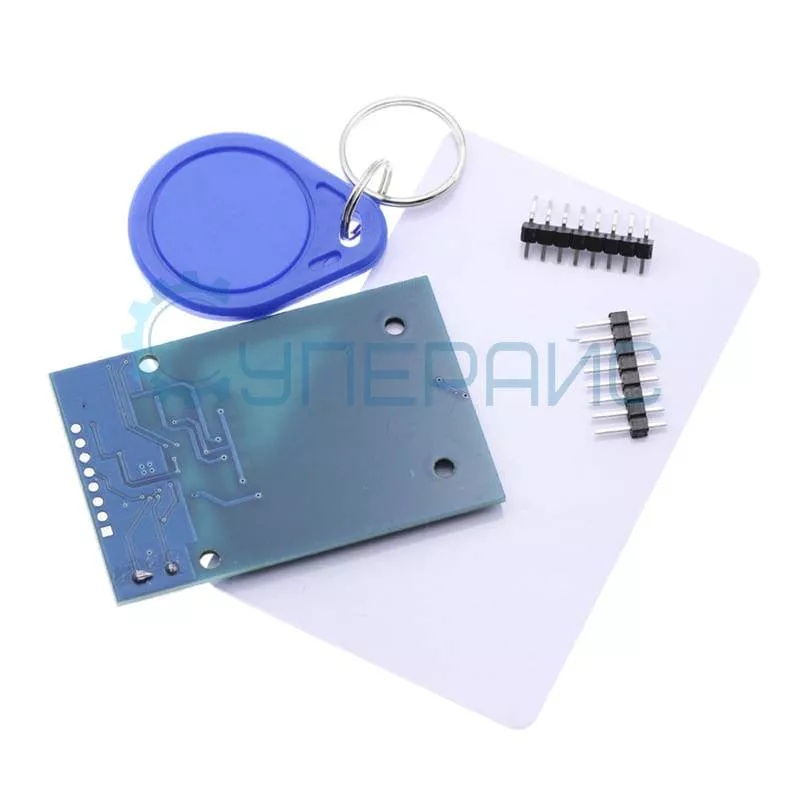

| Комплектация | RFID-модуль RC522 – 1 шт RFID-брелок – 1 шт пластиковая карта – 1 шт штыревой разъем – 2 шт |
RFID-модуль RC522: универсальное решение для систем идентификации
Модуль RC522 на базе микросхемы MFRC522 — это компактное устройство для работы с RFID-метками и картами стандарта Mifare. С его помощью можно реализовать системы контроля доступа, логистические решения или интерактивные проекты на платформах Arduino, Raspberry Pi и STM32. Поддержка частоты 13,56 МГц обеспечивает совместимость с большинством карт (Mifare 1K, UltraLight) и брелоков, а дальность считывания до 20 мм делает модуль удобным для интеграции в готовые устройства.
Технические особенности
Модуль питается от 3,3 В, что позволяет подключать его к микроконтроллерам без дополнительных преобразователей. Интерфейс SPI гарантирует высокую скорость обмена данными (до 10 Мбит/с), а низкое энергопотребление (80 мкА в режиме сна) подходит для автономных систем. В комплекте идёт пластиковая карта Mifare 1K с памятью 1 КБ, выдерживающая до 100 000 циклов перезаписи — идеально для многоразового использования.
Сферы применения
- Контроль доступа: двери, шлагбаумы, сейфы.
- Учёт товаров: идентификация продукции на складах.
- Умный дом: управление устройствами через RFID-метки.
- Образование: создание интерактивных учебных модулей.
Преимущества для разработчиков
RC522 легко интегрируется с Arduino через библиотеки, такие как MFRC522, что упрощает написание кода. Модуль поддерживает одновременную работу с несколькими метками, а компактные габариты (40 × 60 мм) позволяют встраивать его в мобильные устройства. Для тестирования в комплект включены карта и брелок — можно сразу начать эксперименты без поиска дополнительных компонентов.
Итог
RC522 — это базовый инструмент для проектов, где требуется надёжная идентификация. Его совместимость с популярными платформами и SPI-интерфейсом делает его выбором как для учебных задач, так и для коммерческих решений.
