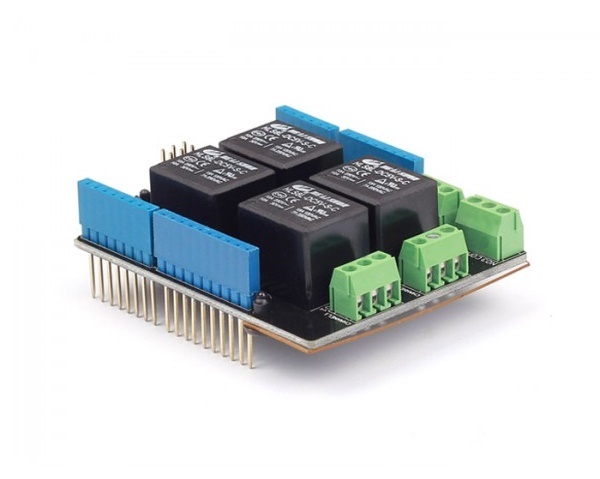

Плата расширения для Arduino Seeed Studio Relay Shield v3.0
При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.
Плата расширения для Arduino Seeed Studio Relay Shield v3.0
Внимание! Пожалуйста, поместите 2 слоя изоленты в верхнюю часть USB-разъема Arduino. Это предотвратит контакт экрана реле. Не работайте с напряжением более 35 В постоянного тока. Технические характеристики:
Совместимые платы Arduino Uno
Leonardo (ATmega32u4)
Seeeduino (ATmega328P)
другие платы, совместимые с ArduinoИнтерфейс через цифровые контакты ввода-вывода Цифровой 4 - управляет контактом COM4 реле 4 (расположен в J4)
Цифровой 5 - элемент управления контактом COM3 RELAY3 (расположен в J3)
Цифровой 6 - управляет контактом COM2 RELAY2 (расположен в J2)
Цифровой 7 - управляет контактом COM1 реле 1 (расположен в J1)Контакты реле NO (нормально разомкнутый)
NC (нормально замкнутый)Светодиод LED, 4 светодиода для каждого реле Общие характеристики Рабочее напряжение 4,75 В ~ 5,25 В Рабочий ток 8 ~ 250 мА Напряжение при переключении AC 250 В / DC 30 В Ток при переключении 15 A/ 7 A Мощность при переключении 70 Вт Частота 1 Гц Электростатический разряд контакта ±4 кВ Электростатический разряд воздуха ±8 кВ Срок службы реле 100 000 циклов Рабочая температура От -25 ℃ до +85 ℃ Размер 68,7 х 53,5 х 30,8 мм Вес ~55 г
Габаритные размеры
68,7 х 53,5 х 30,8 мм
Гарантия
3 месяца
Материал
Пластик,Электронные детали
Вес
55 г
Вид оборудования/Тип товара
Контроллер
