Набор UNO R3 Starter Kit с RFID модулем, контроллером, совместимым со средой Arduino, и 12 уроками
Технические характеристики UNO R3 Starter Kit
| Базовый контроллер | плата UNO R3 (Arduino-совместимый контроллер) |
| Программирование | среда разработки Arduino IDE |
| Наличие обучающего материала | есть (на русском языке) |
| Характеристики контроллера UNO R3 | |
| Микроконтроллер | ATmega328 |
| Рабочее напряжение | 5 В |
| Входное напряжение (рекомендуемое) | 7-12 В |
| Входное напряжение (предельное) | 6-20 В |
| Цифровые входы/выходы | 14 (6 из которых могут использоваться как выходы ШИМ) |
| Аналоговые входы | 6 |
| Постоянный ток через вход/выход | 40 мА |
| Постоянный ток для вывода 3.3 В | 50 мА |
| Флеш-память | 32 Кб (ATmega328) из которых 0.5 Кб используются для загрузчика |
| ОЗУ | 2 Кб (ATmega328) |
| EEPROM | 1 Кб (ATmega328) |
| Тактовая частота | 16 МГц |
| Характеристики сервопривода SG90 | |
| Напряжение питания | 3.5 - 6 В |
| Скорость без нагрузки | 0.12 с/60° (4.8 В), 0.10 с/60° (6 В) |
| Вращающий момент при заторможенном роторе | 1.5 кг/см (4.8 В) 1.7 кг/см (6 В) |
| Рабочая "мертвая зона" | 5 мкс |
| Рабочая температура | - 30 ∼ + 60°С |
| Вес | 9 г |
| Характеристики LED матрицы 8х8 | |
| Тип матрицы | LED |
| Количество светодиодов | 64 шт |
| Размерность матрицы | 8 х 8 |
| Контакты модуля | VCC, GND, CE, MOSI, SCLK |
| Область применения | графический индикатор |
| Интерфейс | SPI |
| Рабочее напряжение | DC 5 В |
| Потребляемый ток | до 35 мА |
| Рабочая температура | - 20°С - 60°С |
| Температура хранения | - 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 64 х 63 мм |
| Вес | ∼ 20 грамм |
| Характеристики LCD-дисплея 1602 | |
| Входное напряжение | DC 5 В |
| Размер дисплея | 2.6 дюйма |
| Тип дисплея | 2 строки по 16 символов |
| Цвет подсветки | синий |
| Цвет символов | белый |
| Габариты | 80 x 35 x 11 мм |
| Контакты | VSS - «-» питание модуля, VDD - «+» питание модуля, VO - вывод управления контрастом, RS - выбор регистра, RW - выбор режима записи или чтения (при подключении к земле, устанавливается режим записи), E - строб по спаду, DB0-DB3 - биты интерфейса, DB4-DB7 - биты интерфейса, A - «+» питание подсветки, K - «-» питание подсветки |
| Характеристики DS1302 | |
| Номинальное напряжение | 2 - 5.5 В |
| Потребляемый ток | менее 300 нА |
| Энергопотребление | до 1 МВт |
| Рабочая частота | 32.768 КГц |
| ОЗУ | 31 байт |
| Температурный режим | от - 40°C до 85°C |
| Габариты | 44 × 23 × 11 мм |
| Вес | 7 г |
| Характеристики RFID-модуля RC52 | |
| Напряжение питания | 3.3 В |
| Потребляемый ток | 13 - 26 мА |
| Рабочая частота | 13.56 КГц |
| Дальность считывания | 0 - 60 мм |
| Интерфейс | SPI |
| Скорость передачи | максимальная 10 МБит/с |
| Габариты | 40 × 60 мм |
| Контакты | SDA – выбор ведомого, SCK –сигнал синхронизации, MOSI – выход ведущего, вход ведомого, MISO – вход ведущего, выход ведомого, RST – вывод для сброса, IRQ – вывод прерывания, GND – земля, Vcc –питание 3.3 В |
| Характеристики датчика DHT11 | |
| Напряжение питания | 3.5 - 5.5 В |
| Ток питания | в режиме измерения 0.3 mA, в режиме ожидания 60 μA |
| Определение влажности | 20 – 80%, с точностью 5% |
| Определение температуры | 0–50°С, с точностью 2% |
| Частота опроса | не более 1 Гц (не более одного раза в 1 сек) |
| Габариты | 15.5 × 12.5 мм |
| Контакты | 1 - VCC - (питание 3–5 В), 2 - DATA - (вывод данных), 3 - не используется, 4 - GND - (земля) |
| Общие характеристики | |
| Габариты коробки | 240 х 170 х 60 мм |
| Вес | 650 г |

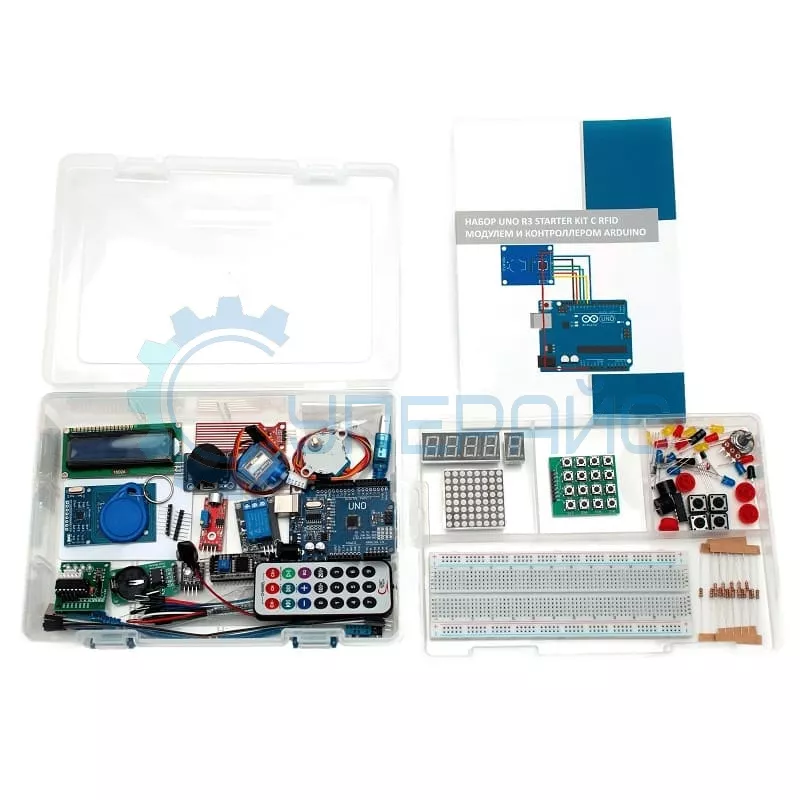

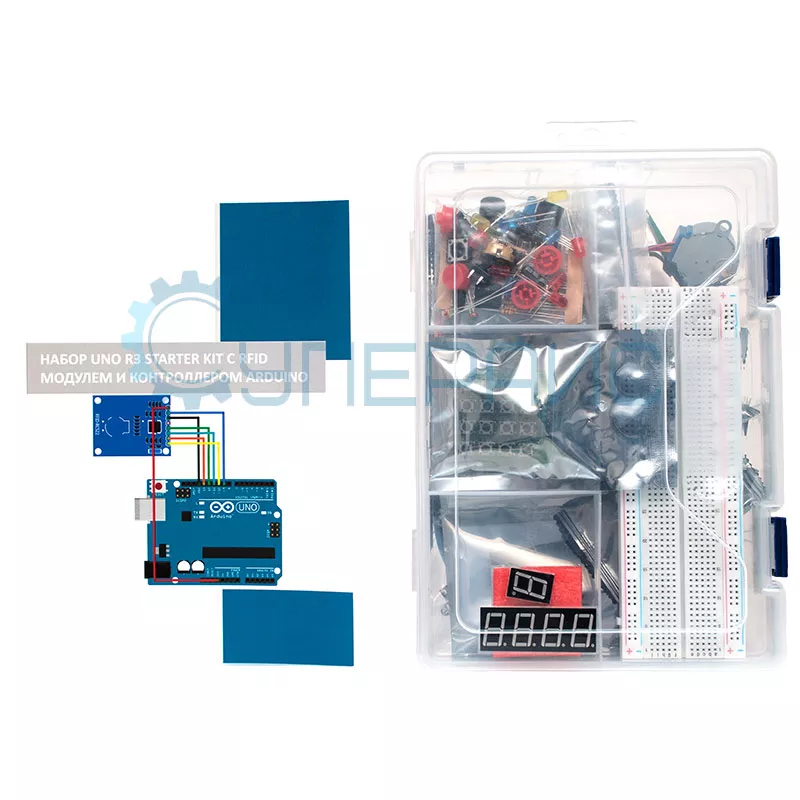

| Комплектация: | |

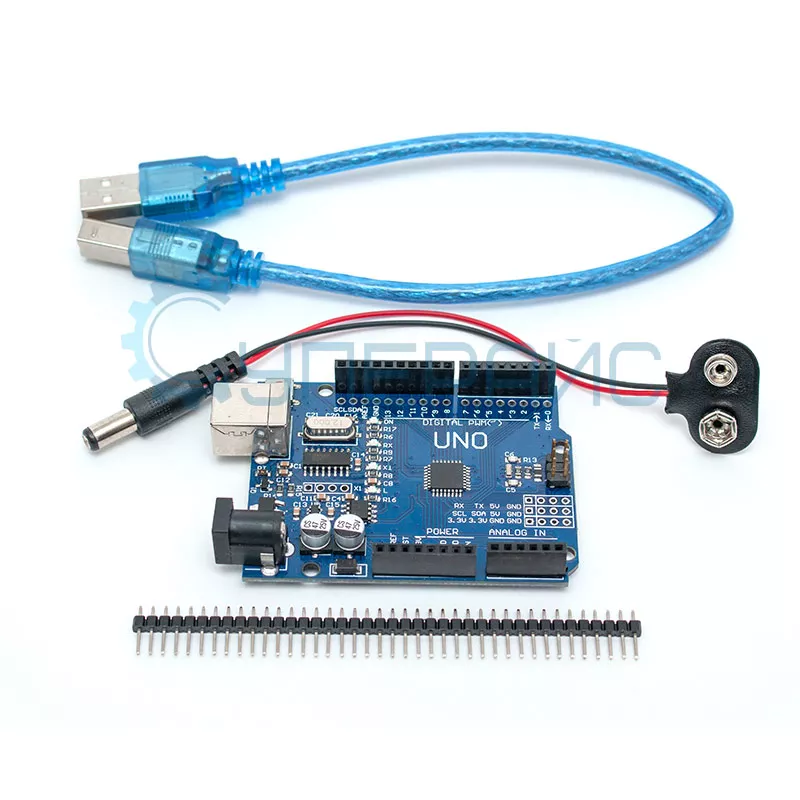

| плата UNO R3 (Arduino-совместимый контроллер) – 1 шт | |

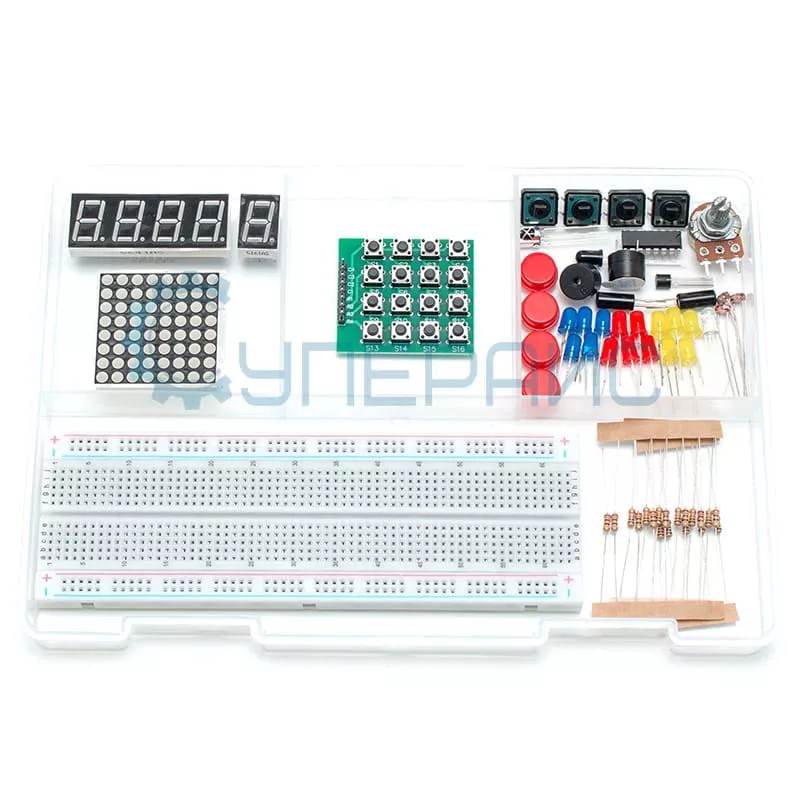

| беспаечная макетная плата – 1 шт | |
| дисплей LCD1602 – 1 шт | |
| светодиодная матрица 8 х 8 – 1 шт | |
| 4-х разрядный цифровой индикатор – 1 шт | |
| одноразрядный цифровой индикатор – 1 шт | |
| светодиоды голубые или зеленые – 5 шт | |
| светодиоды красные – 5 шт | |
| светодиоды желтые – 5 шт | |
| трехцветный светодиод – 1 шт | |
| потенциометр – 1 шт | |
| инфракрасный приемник – 1 шт | |
| сдвиговый регистр 74HC595 – 1 шт | |

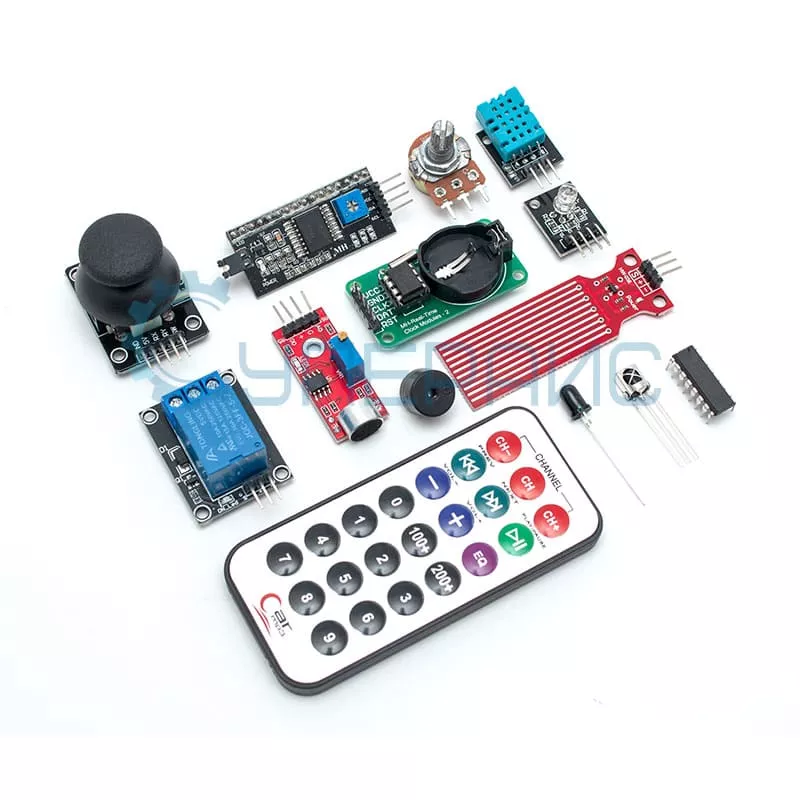

| джойстик – 1 шт | |
| тактовые кнопки с крышками – 4 шт | |
| датчик влажности и температуры DHT11 – 1 шт | |
| датчик уровня воды – 1 шт | |
| датчик огня – 1 шт | |
| датчик наклона – 2 шт | |
| фоторезистор – 3 шт | |
| резисторы на 220 Ом, резисторы на 1 кОм, резисторы на 10 кОм – 1 комплект | |
| зуммер активный – 1 шт | |
| зуммер пассивный – 1 шт | |

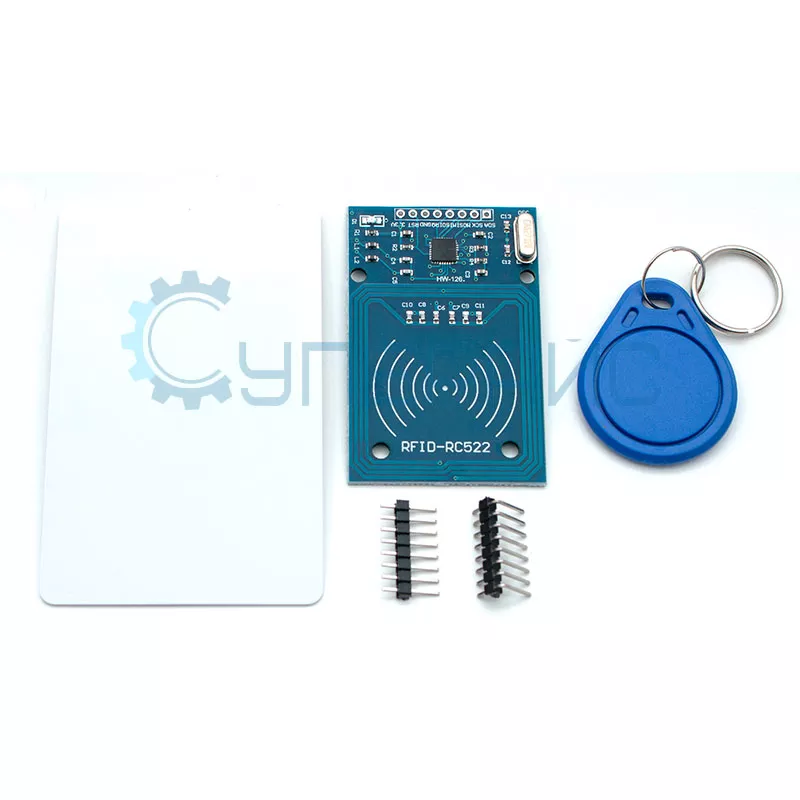

| RFID модуль RC522 – 1 шт | |
| RFID ключ – 1 шт | |
| RFID карточка – 1 шт | |
| модуль распознавания шумов – 1 шт | |
| одноканальный переключающий релейный модуль – 1 шт | |
| часы реального времени DS1302 – 1 шт | |
| кнопочный модуль 4х4 – 1 шт | |
| цветной модуль диодный RBG Led – 1 шт | |
| шаговый 4-х фазный двигатель 5V с платой управления – 1 шт | |
| сервопривод TowerPro SG90 с рулевым механизмом – 1 шт | |
| ИК пульт управления – 1 шт | |
| 40 pin – 1 шт | |
| соединительные Dupont провода (папа-мама) – 1 комплект | |
| соединительные провода – 1 комплект | |
| USB Кабель – 1 шт | |
| адаптер для батареи – 1 шт | |

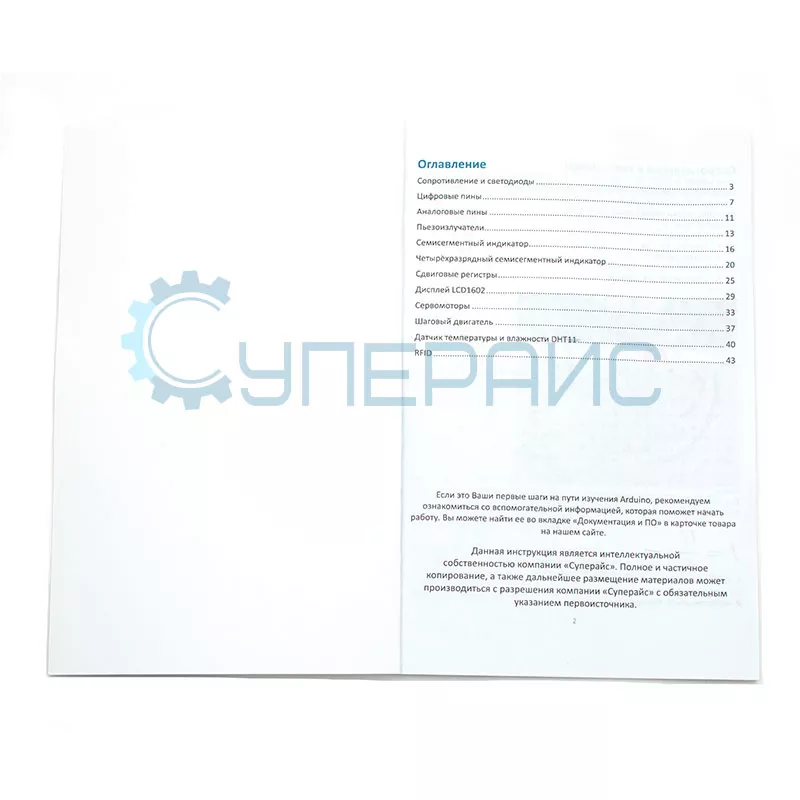

| инструкция с 12 уроками на русском языке – 1 шт | |
UNO R3 Starter Kit с RFID-модулем: От первых схем до умных систем
Этот набор — ваш проводник в мир электроники, где теория встречается с практикой. В основе лежит плата Arduino UNO R3, совместимая со средой разработки Arduino IDE, и RFID-модуль RC522, который превращает абстрактные идеи в реальные проекты. Здесь нет скучных лекций — только 12 уроков, 57 компонентов и чёткий путь от базовых экспериментов до систем с бесконтактной идентификацией.
Что делает этот набор особенным?
Этот комплект выделяется продуманным балансом между универсальностью и структурированным обучением. Вот ключевые элементы, которые превращают его в мощный образовательный инструмент:
- Профессиональная платформа:
- Плата UNO R3 на базе ATmega328 с 14 цифровыми и 6 аналоговыми входами.
- RFID-модуль RC522 (13.56 МГц) для работы с метками, картами и интеграции в платежные системы.
- Разнообразие компонентов:
- Датчики: температуры DHT11, огня, уровня воды.
- Дисплеи: LCD 1602, LED-матрица 8x8.
- Исполнительные устройства: сервопривод SG90, шаговый двигатель.
- Пошаговое обучение:
- Гибкость для творчества:
Обучение начинается с экспериментов — мигание светодиодами и чтение данных с потенциометра. Уже через несколько уроков вы перейдете к сложным задачам: управление сервоприводом, настройка LCD-дисплея и создание системы доступа по RFID-карте. Каждый этап подкреплен не только схемами подключения, но и объяснением принципов работы схем.
Набор не ограничивается уроками. Собрав базовые проекты, вы сможете комбинировать компоненты для своих идей — например, создать метеостанцию с выводом данных на дисплей или сигнализацию с датчиком огня.
Почему это работает?
Секрет в том, что теория здесь неотделима от практики. Вы не просто подключаете провода по инструкции — вы изучаете, как работают SPI-интерфейс RFID модуля, ШИМ-управление сервоприводом или аналоговый ввод данных с датчиков. Это знание пригодится даже за рамками набора: при работе с промышленными контроллерами или разработке IoT-устройств.
Этапы, которые вас ждут:
- Основы электроники: резисторы, кнопки, простые алгоритмы.
- Работа с датчиками: сбор данных с DHT11, фоторезистора, датчика наклона.
- Динамические системы: управление сервоприводом, шаговым двигателем, зуммером.
- Интеграция RFID: настройка считывателя, программирование логики доступа.
Почему этот набор стоит выбрать?
Он создан для тех, кто хочет не просто повторять шаблоны, а понимать принципы электроники. Например, RFID-модуль RC522 — это не только считывание карт, но и изучение SPI-интерфейса, который используется в промышленных системах. Сервопривод SG90 научит вас управлять углами поворота, а шаговый двигатель — точному позиционированию.
Все компоненты хранятся в удобном кейсе с разделителями, что исключает хаос. Макетная плата и провода Dupont позволяют пересобирать схемы без пайки, а русскоязычная инструкция с примерами кода делает обучение доступным даже для новичков.
Для кого этот набор?
- Новички: 12 уроков с пошаговыми инструкциями.
- Преподаватели: Готовые проекты для уроков робототехники.
- Энтузиасты: Возможность создавать прототипы «умного дома» или IoT-устройств.
Заключение
UNO R3 Starter Kit с RFID-модулем — это не просто коробка с деталями, а стартовая площадка для будущих инженеров. С ним вы освоите не только основы программирования, но и принципы работы реальных систем: от контроля доступа до автоматизации быта. Начните с мигания светодиодами, перейдите к управлению сервоприводами, а затем создайте свой первый «умный» проект с RFID-метками. Каждый компонент здесь — шаг к пониманию того, как технологии меняют мир.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
