Набор MOEBIUS MBS-207 для сборки солнечного трекера, совместимый со средой Arduino
Технические характеристики MOEBIUS MBS-207
| Управляющий контроллер | Arduino Uno - совместимый |
| Функциональные возможности | система, предназначенная для слежения за перемещением солнца, используя фоторезисторы солнечная панель будет поворачиваться в сторону солнца, используя поворотно наклонный механизм |
| Характеристики контроллера Arduino Uno | |
| Микроконтроллер | ATmega328 |
| Тактовая чистота | 16 мГц |
| Рабочее напряжение | 5 В |
| Предельные напряжения питания | 6 - 20 В |
| Рекомендуемое напряжение питания | 7 - 12 В |
| Максимальная сила тока с одного вывода | 40 мА |
| Максимальный выходной ток вывода 3.3 В | 50 мА |
| Цифровые входы/выходы | 14 (из них 6 могут использоваться в качестве ШИМ-выходов) |
| Аналоговые входы | 6 |
| Flash-память | 32 КБ (ATmega328) из которых 0.5 КБ используются загрузчиком |
| SRAM | 2 КБ (ATmega328) |
| EEPROM | 1 КБ (ATmega328) |
| Характеристики сервопривода | |
| Напряжение питания | 4.8 - 6 В |
| Скорость без нагрузки | 0.12 с/60° (4.8 В) |
| Вращающий момент при заторможенном роторе | 1.5 кг/см (4.8 В) 1.7 кг/см (6 В) |
| Рабочая "мертвая зона" | 5 мкс |
| Рабочая температура | - 30 ∼ + 60°С |
| Вес | 9 г |
| Характеристики модуля фоторезистора | |
| Примечание | модуль содержит фоторезистор (датчик освещенности), который может применяться для измерения интенсивности света или определения его наличия/отсутствия, при отсутствии света сопротивление фоторезистора большое и доходит до 1 мОм, а при его освещении падает до нескольких Ом |
| Вес | 336 г |
| Комплектация | |
| плата расширения - 1 шт | |
| Arduino Uno – 1 шт | |
| сервопривод – 2 шт | |
| фоторезистор – 4 шт | |
| основание - 1 комплект | |
| сегментный индикатор напряжения – 1 шт | |
| солнечная панель – 1 шт | |
| крепежные элементы – 1 шт | |

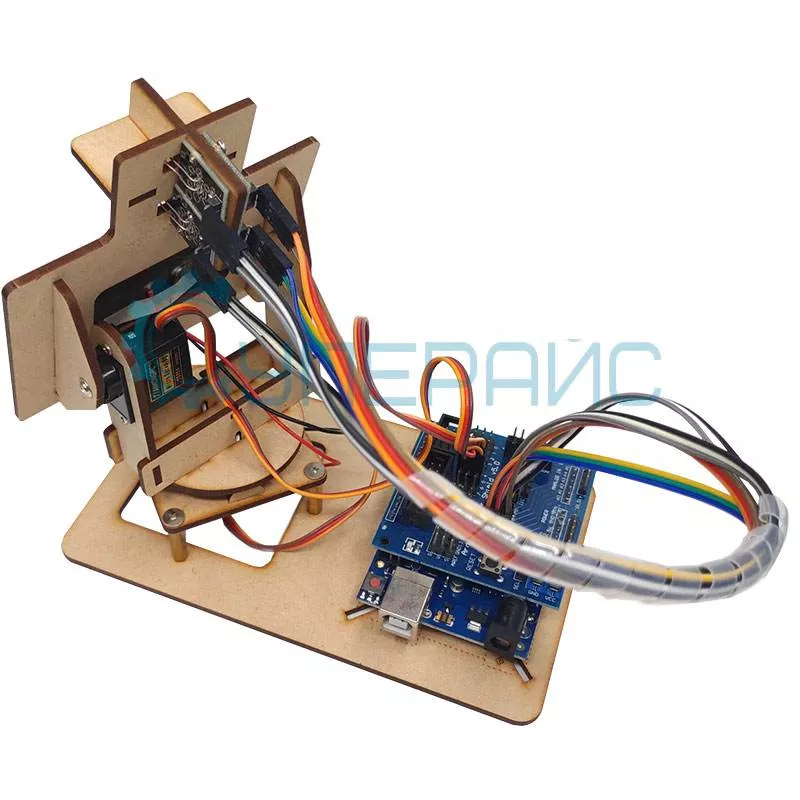

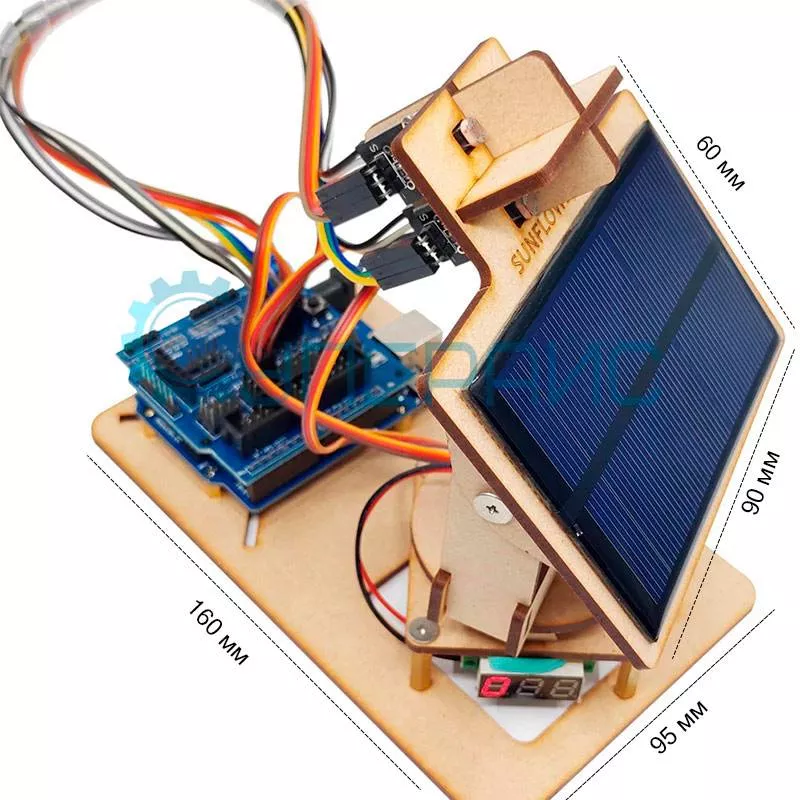

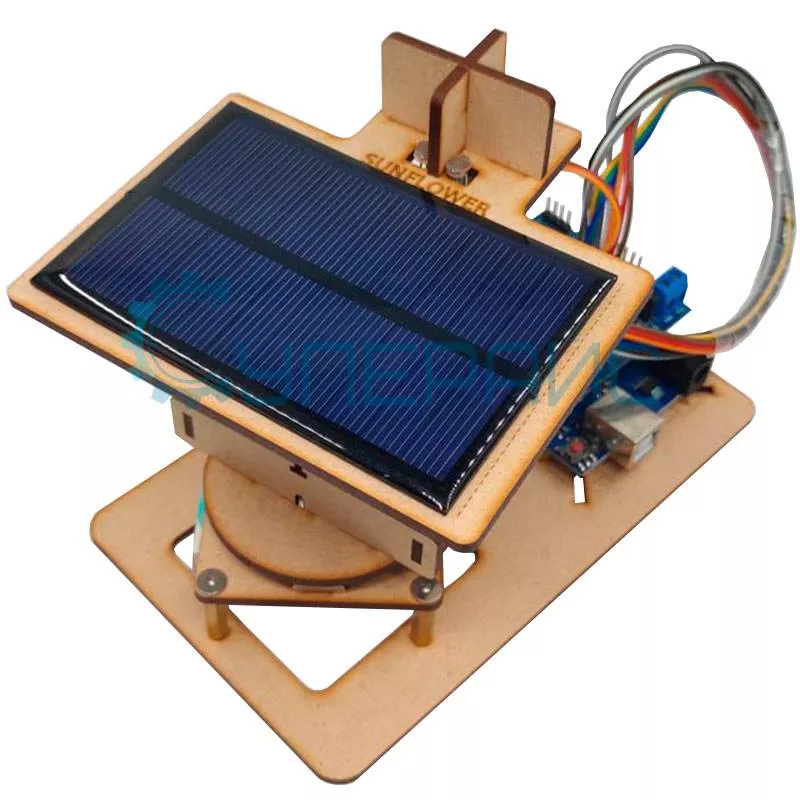

Комплект для сборки солнечного трекера MOEBIUS MBS-207, совместимый со средой Arduino
Солнечная панель ардуино MOEBIUS MBS-207 — образовательный и инженерный комплект, предназначенный для создания системы отслеживания солнца с помощью Arduino Uno. Трекер автоматически поворачивает панель в сторону солнца, используя поворотно-наклонный механизм и фоторезисторы, которые реагируют на интенсивность света.
Сервоприводы, входящие в комплект, предлагают точное перемещение панели в зависимости от угла падения света, что позволяет поддерживать оптимальное положение для сбора энергии. Фоторезисторы измеряют уровень освещённости и автоматически регулируют направление панели для её максимальной производительности. Модуль фоторезисторов реагирует на изменения освещенности: чем ярче свет, тем меньше сопротивление.
Солнечный трекер на ардуино включает сегментный индикатор напряжения для отслеживания производительности системы и солнечную панель для автономного питания. Простая конструкция и наличие всех необходимых крепежных элементов делают сборку удобной даже для начинающих пользователей.
Обратите внимание! Набор представляет собой конструктор и предполагает наличие у пользователя базовых навыков конструирования, программирования и отладки. Необходимые учебно-методические материалы по сборке и программированию робота размещены в разделе «ДОКУМЕНТАЦИЯ И ПО».Менеджеры по работе с клиентами не предоставляют консультации по программированию: набор предполагает самостоятельную сборку управляющего устройства на базе микроконтроллера и набора датчиков с последующим программированием законченного устройства в целях развития и формирования у пользователя инженерного мышления и умений программирования робототехнических систем.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
