Mega 2560 REV3 на CH340G (Arduino совместимый)

Общие сведения

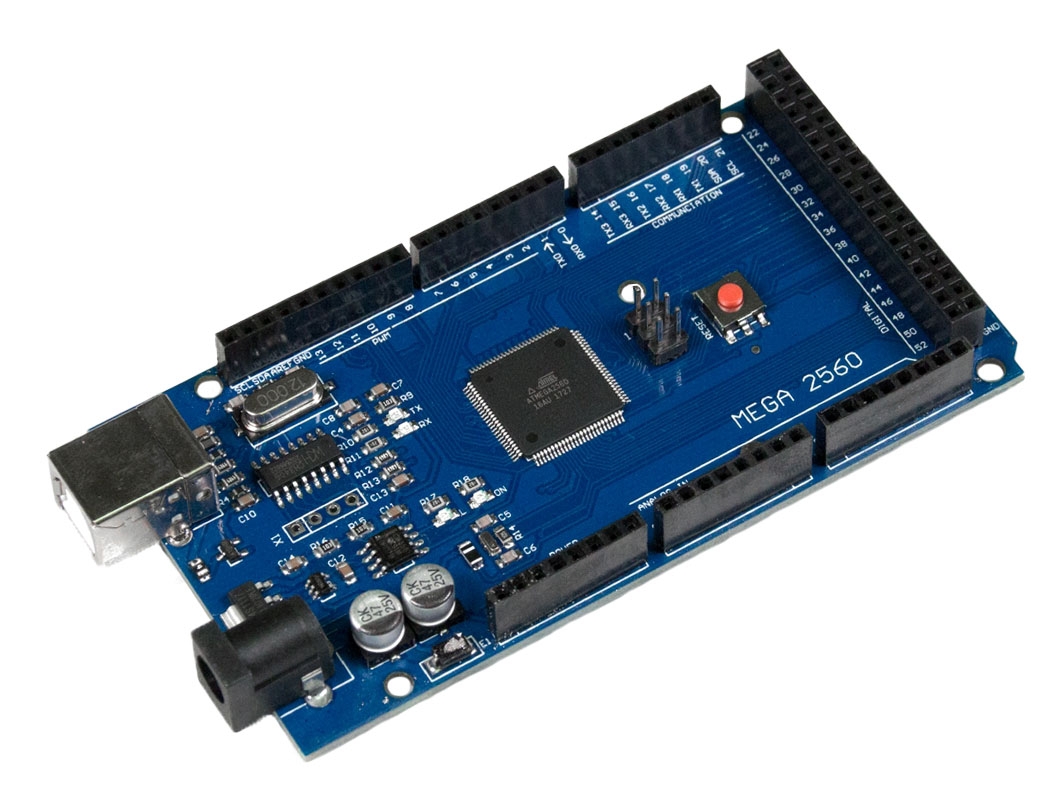

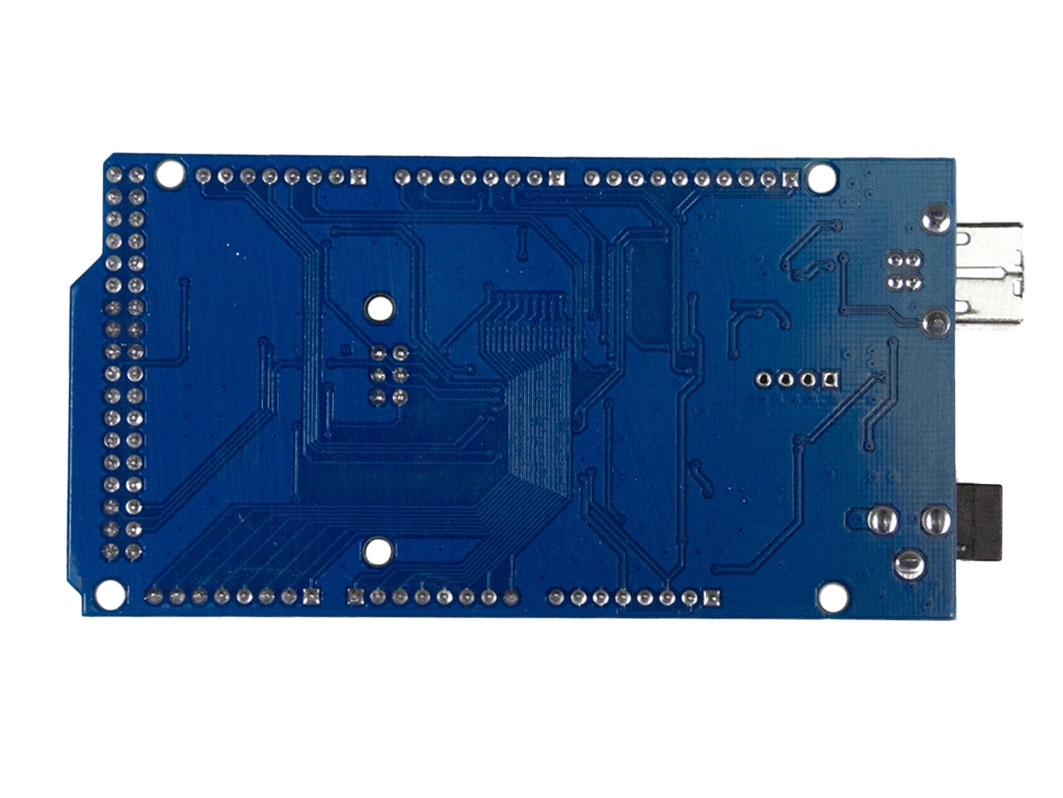

DCcduino Mega 2560 REV3 CH340G — является аналогом Arduino Mega 2560 REV3 и отличается чипом контроллера USB (вместо Atmega16U2 установлен CH340G).

Характеристики

• Микроконтроллер: ATmega2560
• Разрядность: 8 бит
• Напряжение питания: 5 В
• Входное напряжение (рекомендуемое): 7-12 В
• Входное напряжение (предельное): 6-20 В
• Цифровые выводы I/0: 54 линии (15 из них - ШИМ)
• Аналоговые входы: 16 (АЦП)
• Максимальный ток на выводе I/0: 20 мА (для каждого вывода)
• Максимальный ток на выводе 3,3V: 50 мА
• Flash-память: 256 Кб (из них 8 Кб используются под загрузчик)
• SRAM-память: 8 Кб
• EEPROM-память: 4 Кб
• Тактовая частота: 16 МГц
• Длина: 101,52 мм
• Ширина: 53,3 мм
• Вес: 37 г.

Подключение

Для подключения к компьютеру понадобится кабель USB.

Для подключения датчиков и модулей удобно использовать Trema shield.

Питание

DCcduino Mega 2560 REV3 CH340G может быть запитан от USB, через кабель USB, либо от внешнего источника питания:AC/DC адаптера на 9В, AC/DC адаптера на 12В, штекер которого (Ø 2,1 мм, центральный вывод - положительный) необходимо подключить к силовому разъему питания. Если внешним источником питания служит аккумуляторная батарея, то её нужно подключить к выводам Vin и GND. Тип источника питания выбирается автоматически.

Подробнее о плате

DCcduino Mega 2560 REV3 CH340G построена на базе микроконтроллера ATmaga2560. Серия плат Arduino Mega является расширенной версией линейки Arduino Uno и совместима с большинством модулей разработанных для неё. Увеличение габаритов платы, по сравнению с Arduino Uno и использование микроконтроллера ATmaga2560 позволило разместить большее число выводов, в разы увеличило все области памяти, улучшило внутреннюю архитектуру.

Для DCcduino Uno R3 CH340G можно приобрести акриловый корпус

Программное обеспечение

Для работы с платой вам необходимо установить драйвер для чипа СH340G.

Скачать (загрузить) программу Arduino IDE для создания, редактирования и загрузки скетчей в Arduino или Genuino, Вы можете с официального сайта.

С подробной инструкцией по загрузке, установке и настройке программы Arduino IDE можно ознакомиться в разделе Wiki - Установка/настройка программной оболочки Arduino IDE для Windows.

Установка драйвера

Если при подключении контроллера в Arduino IDE не появляется новый COM-порт, возможно не был установлен драйвер USB-UART преобразователя. Инструкции по ручной установке драйвера:

• Установка драйвера на Windows 10
• Установка драйвера на Windows 7


Комплектация

• 1х Плата DCcduino Mega 2560 REV3 CH340G

Ссылки

• DataSheet
• Драйвер для чипа СH340G
• Официальная страница
• Wiki - Установка/настройка программной оболочки Arduino IDE для Windows
• Wiki - установка драйвера Windows 7
• Wiki - установка драйвера Windows 10
