Контроллер Iskra Mega AMP-B141
При покупке согласуйте с менеджером комплектацию, цену и важные для Вас характеристики оборудования.
Информация о товаре носит справочный характер и не является техническим заданием и публичной офертой, определяемой статьей 437 ГК РФ.

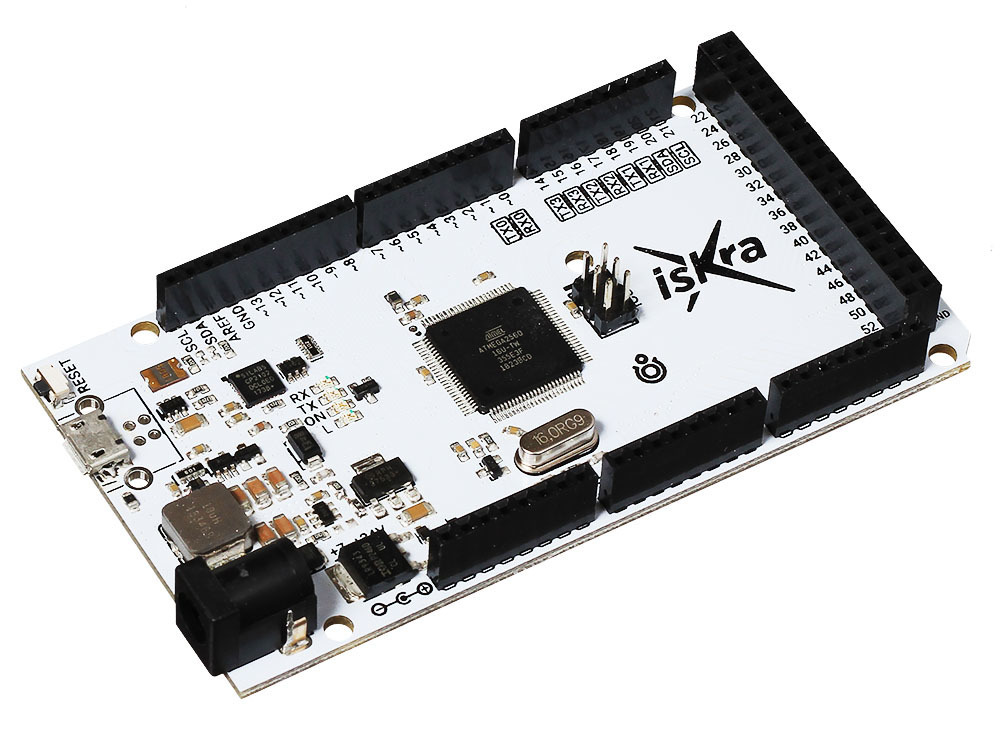

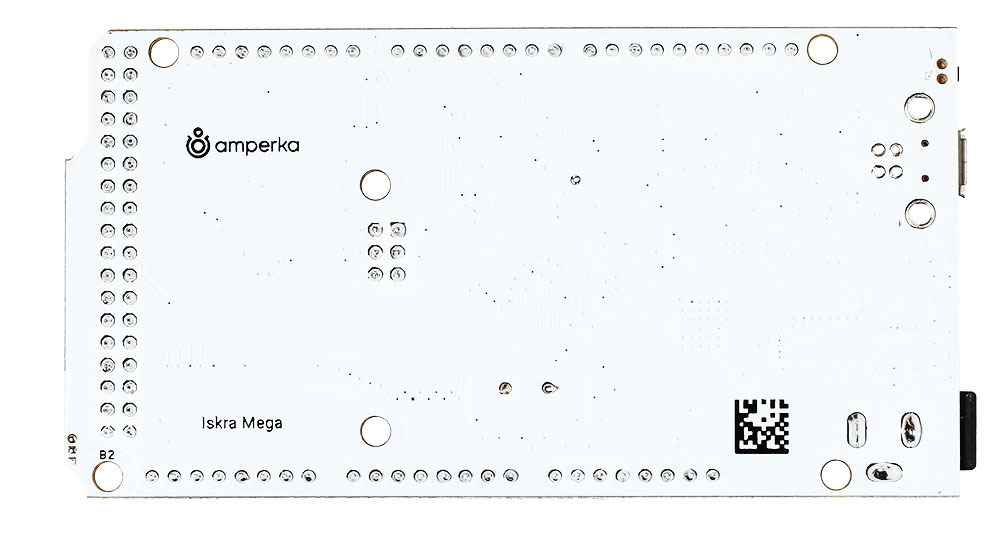

Платформа для разработки Iskra Mega заменит базовую Uno и предоставит дополнительные 70 пинов ввода/вывода. Больше нет нужды экономить пины на Iskra Uno. Плата - российский аналог оригинальной итальянской Arduino Mega 2560.
Iskra Mega делится на две части. Первая половина по конфигурации контактов идентична формфактору Arduino Rev3 и предоставляет 20 пинов общего назначения. На второй половине расположены 50 дополнительных пинов для расширения возможностей вашего проекта. Платформа совместима со всеми Arduino Shield’ами. Плата Iskra Mega построена на 8-битном микроконтроллере семейства AVR - ATmega2560. Контроллер работает на тактовой частоте 16 МГц и предоставляет в распоряжение 256 КБ Flash-памяти для хранения прошивки, 8 КБ SRAM-памяти для глобальных переменных и 4 КБ EEPROM-памяти для хранения данных. В отличие от младших собратьев, Iskra Mega имеет четыре аппаратных интерфейса UART. Платформа без переходников справится с четырьмя модулями с Serial-интерфейсом: например GPRS Shield, Troyka Wi-Fi, GPS-модулем и Troyka Bluetooth. Ноги-крылья
Что на борту
Сравнительная таблица
Uno Mega Микроконтроллер ATmega328p ATmega2560 Количество входов/выходов 20 70 Порты с ШИМ 6 15 Порты с АЦП 6 16 Flash-память 32 КБ 256 КБ SRAM-память 2 КБ 8 КБ EEPROM-память 1 КБ 4 КБ Аппаратные интерфейсы UART 1 4
Iskra Mega vs Arduino Mega
Поработав с Arduino Mega 2560, в свою платформу мы решили внести пару улучшений:
- Заменили разъём USB Type-B на micro-USB. Больше нет необходимости искать старый кабель от принтера или модема.
- Выкинули линейный регулятор с выходным током 800 мА и установили импульсный DC-DC преобразователь на 3 А. Теперь тока хватит всем.
Питание
Для питания платформы используйте micro-USB, внешний разъём или контакт Vin. Источник определится автоматически.
При питании через USB используйте адаптер 5 В / 3 А совместно с кабелем USB (A - Micro USB).
В случае питания через гнездо или пин Vin рекомендуемое входное напряжение от 7 до 12 В. Преобразователи питания на плате выровняют входное напряжение до 5 и 3,3 В. В качестве источника питания используйте импульсный блок питания или сборку из аккумуляторов.
Для питания периферии используйте пины 5V и 3.3V, которые выдают соответствующие уровни напряжения. При использовании внешнего источника питания с пина 5V можно суммарно получить до 3 А, с пина 3.3V - до 300 мА.
Характеристики
- Микроконтроллер: ATmega2560
- Ядро: 8-битный AVR
- Тактовая частота: 16 МГц
- Flash-память: 256 КБ (8 КБ занимает загрузчик)
- SRAM-память: 8 КБ
- EEPROM-память: 4 КБ
- Порты ввода-вывода: 70
- Порты с АЦП: 16
- Разрядность АЦП: 10 бит
- Порты с ШИМ: 15
- Разрядность ШИМ: 8 бит
- Аппаратный интерфейс SPI: 1
- Аппаратный интерфейс I²C / TWI: 1
- Аппаратный интерфейс UART / Serial: 4
- Номинальное рабочее напряжение: 5 В
- Максимальный выходной ток пина 5V: 3 A
- Максимальный выходной ток пина 3V3: 300 мA
- Максимальный ток с пина или на пин: 40 мА
- Допустимое входное напряжение от внешнего источника: 5-27 В
- Габариты: 101×53 мм
Производитель
Амперка
Страна производства
Россия
Контроллер
Iskra
Вид оборудования/Тип товара
Контроллер
