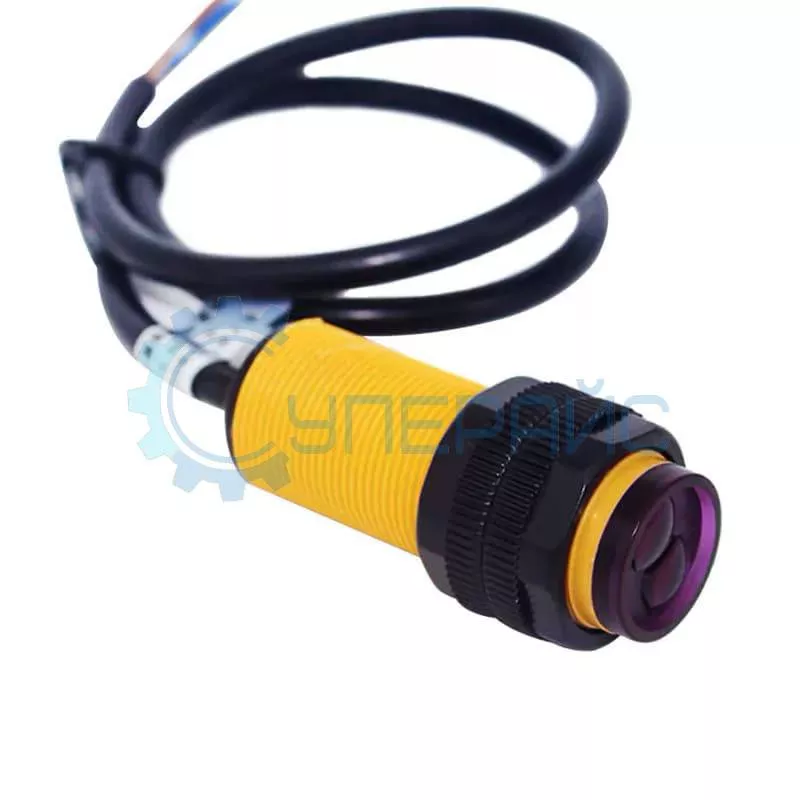

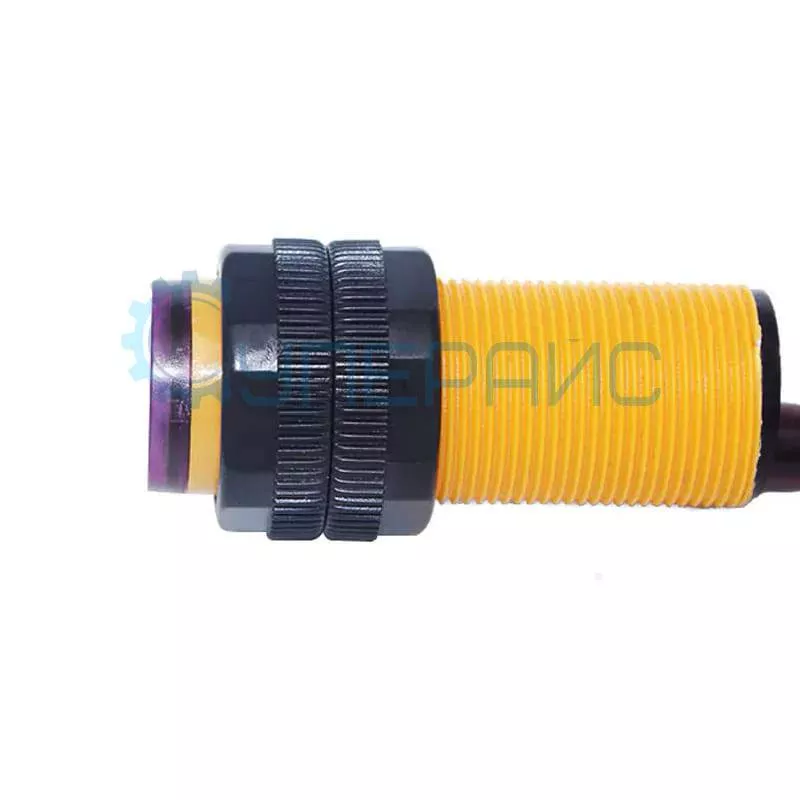

Инфракрасный датчик препятствий E18-D80NK
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ E18-D80NK
| Характеристики датчика препятствий | |
| Рабочее напряжение | 3,0 В ~ 5,5 В DC |
| Рабочий ток | 100 мА |

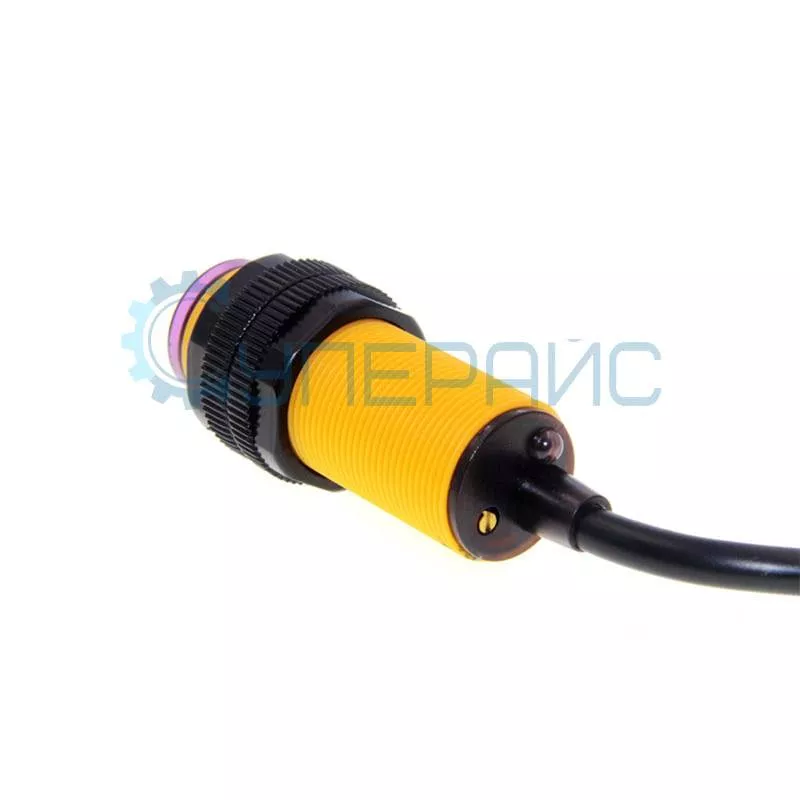

| Диапазон срабатывания датчика | от 6 до 80 см (настраивается при помощи подстроечного резистора в задней части корпуса) |
| Время реакции | 2 мс |
| Угол обзора | < 15 ° |
| Цветовая индикация срабатывания | да |
| Тип, состояние выхода | цифровой нормально открытый NPN-NO (Normal Open) либо цифровой нормально закрытый NPN-NC (Normal Open) (зависит от партии) |

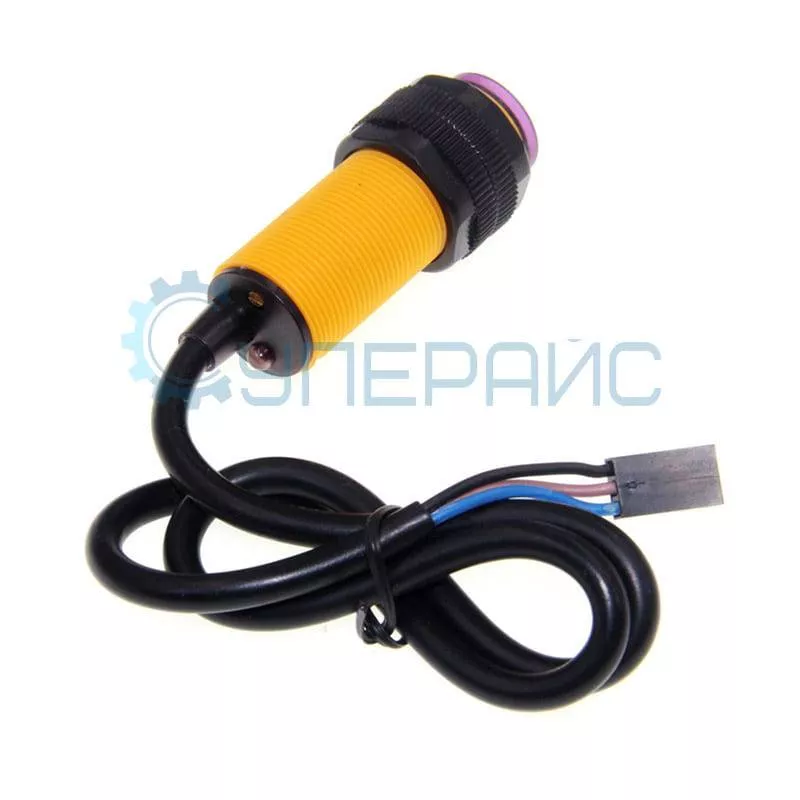

| Контакты | черный - любой цифровой вывод; коричневый - 5 В синий - GND |
| Общие характеристики | |
| Материал корпуса | пластик |
| Длина провода | 0,45 м |
| Рабочая температура | -25 °C ~ + 55 °C |
| Габариты | 45 x 18 |
| Габариты коробки | 125 x 83 х 30 мм |
| Вес брутто | 36 г |
| Комплектация | инфракрасный датчик препятствий – 1 шт |
Датчик состоит из ИК-излучателя и приемника, собранных в одном корпусе. Он позволяет определить наличие препятствия на расстоянии от 6 до 80 см (расстояние срабатывания датчика зависит от свойств отражающей поверхности материала препятствия). Принцип работы датчика заключается в следующем: датчик испускает инфракрасные лучи и если, впереди находится какой-либо предмет (препятствие), то инфракрасный луч отражается от поверхности предмета, а приемник датчика фиксирует этот отраженный луч. Таким образом, датчик определяет, что в заданной зоне находится препятствие. Если же в заданной зоне предмет отсутствует то посланный инфракрасный луч не находит поверхности отражения. Таким образом, датчик фиксирует, что в заданной зоне нет предмета.
Обратите внимание, что E18-D80NK не предназначен для замеров расстояния до объектов. Для измерения расстояний до светопоглощающих объектов рекомендуем использовать ультразвуковой дальномер HC-SR04.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
