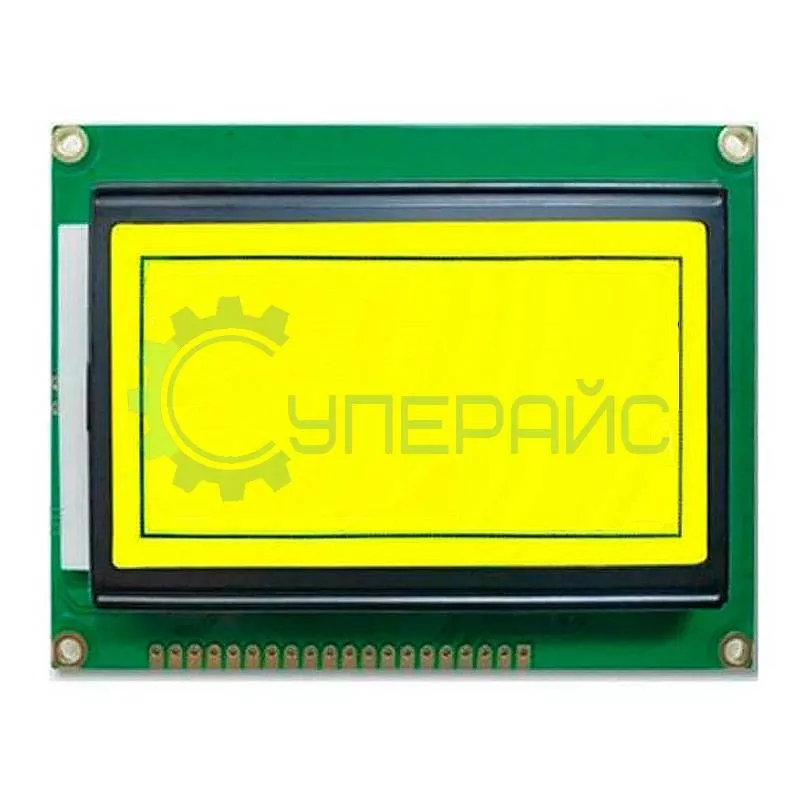

Дисплей графический LCD 12864B с желтой подсветкой
0
1 949 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD дисплея 12864B
| Характеристики дисплея | |
| Тип дисплея | LCD STN |
| Разрешение | 128 × 64 |
| Угол обзора | 70° |
| Тип подсветки | LED |
| Цвет подсветки | желтый |
| Цвет символов | черный |
| Контроллер | ST7920 |
| Тип выводимой информации | символьный (латиница) и графическая информация |
| Формат выводимой информации | количество строк - 4 количество символов в строке - 20 общее количество символов - 80 |
| Шаг пикселя | 0.52 x 0.52 мм |
| Размер пикселя | 0.48 х 0.48 мм |
| Поддержка платформ | Arduino |
| Контакты модуля | GND - GND VCC - питание модуля +5 В VO - потенциометр для регулировки контрастности RS (IRS) (D/I) - «1» - регистры данных / «0» - регистры инструкций R/W (IR/W) - «1» - чтение данных / «0» - запись данных E (IE) - cигнал разрешения DB0 - DB7 - линия 0 параллельной шины данных PSB (CS1) - для параллельной шины - уровень логической «1» NC (CS2) - выбор второго блока колонок RST- сброс при подаче логического «0» Vout - уровень выходного напряжения (для согласования) BLA (A)- питание подсветки (Анод +) BLK (K) - питание подсветки (Катод -) |
| Область применения | применяется в некоторых копировальных и факсимильных аппаратах, лазерных принтерах сетевом оборудовании и д.т. |
| Общие характеристики | |
| Интерфейс | поддерживает как 8-битный параллельный, так и последовательный интерфейс передачи данных |
| Напряжение питания | 3.3 В - 5 В |
| Максимальный ток потребления | 4 мА |
| Потребляемый ток подсветки | 64 мА |
| Рабочая температура | - 20°С - 70°С |
| Температура хранения | - 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 75 x 58 х 9 мм |
| Вес | ∼ 80 грамм |
| Комплектация | символьный дисплей LCD 128x64 - 1 шт |
Схема подключения к Arduino UNO
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
