Цветной графический 1.8 дюймов TFT-экран 160x128
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ TFT дисплея
| Характеристики дисплея | |||
| Тип дисплея | IPS TFT | ||
| Разрешение | 128х160 точек | ||
| Размер экрана | 1.8" | ||
| Тип подсветки | LED | ||
| Цвет подсветки | RGB | ||
| Глубина цвета | 16 бит 650000 цветов | ||
| Угол обзора | 85 градусов | ||
| Контроллер | ST7735 | ||
| Тип выводимой информации | символьный (латиница) и графическая информация | ||
| Поддержка платформ | Arduino | ||
| Разъем | 8-pin | ||

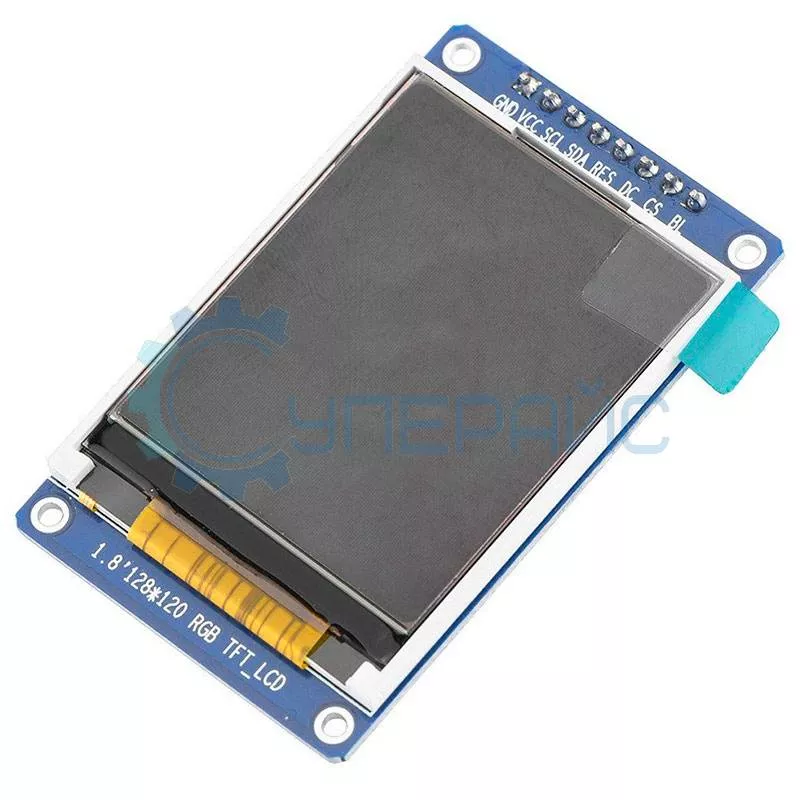

| Цоколёвка разъема: | GND - земля VCC - напряжение питания 3.3 В SCL - последовательный тактовый сигнал SDA - данные SPI, передаваемый в дисплей RES - сброс дисплея, активный низкий уровень DC - SPI CS - SPI BLK - включение подсветки, высокий уровень включает, низкий выключает | ||
| Область применения | графический индикатор | ||
| Общие характеристики | |||
| Интерфейс | последовательный SPI | ||
| Ток потребления | 26 мА | ||
| Напряжение питания | 3.3 В | ||
| Рабочая температура | - 10°С - 70°С | ||
| Температура хранения | - 20°С - 70°С | ||
| Относительная влажность | 10 % ~ 95 % | ||
| Размер экрана | 28 x 35 мм | ||
| Размер модуля | 35 х 56 | ||
| Вес брутто | 23 г | ||
| Комплектация | TFT дисплей - 1 шт | ||
Обратите внимание: дисплей поставляется с не припаянными штыревыми разъёмами.

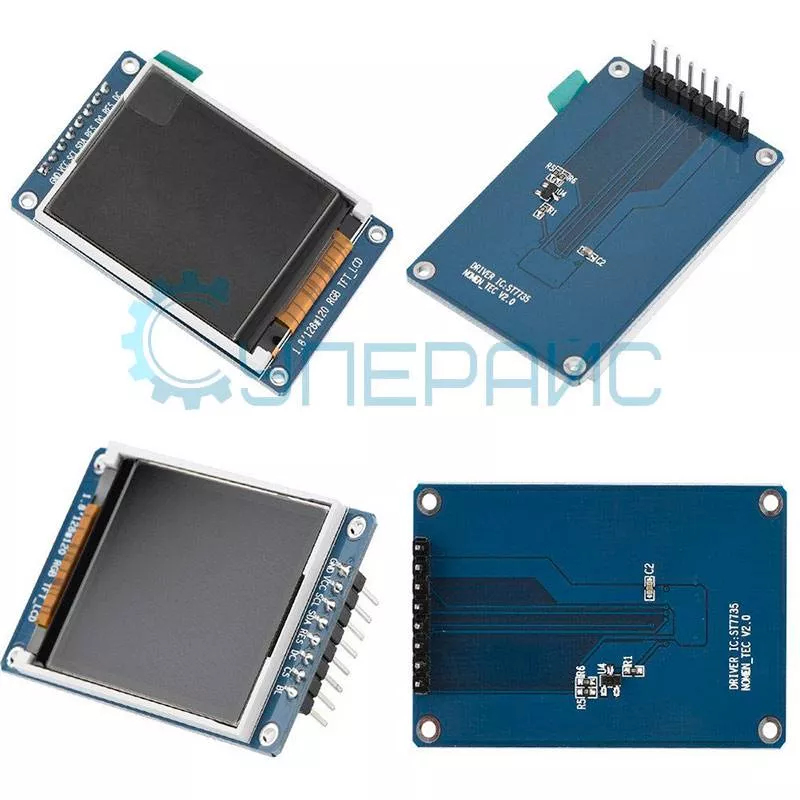

TFT дисплей с контроллером ST7735
Дисплейный модуль предназначен для вывода информации на экран. Разрешение модуля составляет 128x160 точек. При таком разрешении и размере 1.8 дюйма, картинка становится четкой и понятной. Недорогой и качественный экран сделанный по технологии TFT - оптимальный вариант для сборок на платформе Arduino. Ток с напряжением 3.3 В, выводится на выходы Vcc и GND. На BLK и GND подаётся напряжение для подсветки дисплея.
От используемой библиотеки и шины SPI зависит и подключение к дисплею остальных выводов. Набор данных в программных библиотеках UTFT дает возможность подключать экран к выводам Arduino указав их номера при объявлении объекта Дисплей подключен к чипу ST7735, который выполняет соединительную роль с микроконтроллером.
