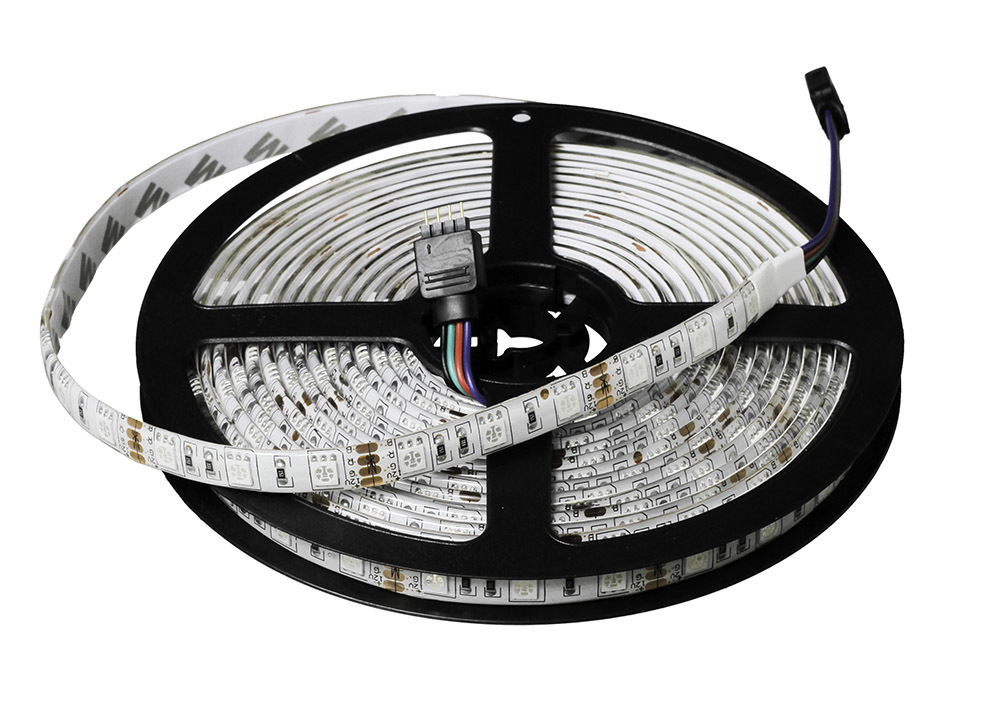

Цветная светодиодная лента (5 м)
Цветная светодиодная лента украсит интерьер всеми цветами радуги и придаст индивидуальность фасаду типового коттеджа. Класс защиты IP65 надёжно защитит от дождя и снега.
Цветная светодиодная лента украсит интерьер всеми цветами радуги и придаст индивидуальность фасаду типового коттеджа. Класс защиты IP65 надёжно защитит от дождя и снега.
На пяти метрах поместилось 300 цветных светодиодов. Светодиоды намного экономичнее любых других источников света, поэтому лента потребляет всего 36 ватт.
Для подключения ленты к управляющей платы понадобятся три силовых ключа — по одному на каждый цветовой канал.
Секции
Если пяти метров для проекта много, можете отрезать кусок нужной длинны. Каждые пять сантиметров на ленте предусмотренны места для разрезания. Найдите пунктирную линию с пиктограмкой ножниц и смело режьте по ней.
Хотите украсить фасад дома к Новому Году? Спаяйте несколько лент в длинную гирлянду. И не забудьте отдельно подвести питание к местам стыков лент. Дорожки между светодиодами тонковаты для больших токов, поэтому запитать 30 метров с одного конца не получится — лента сгорит.
Питание
Светодиодная лента рассчитана на напряжение 12 вольт и потребляет до 3 ампер. При максимальной яркости лента потребляет до 36 ватт.
Это важно знать при выборе блока питания. Рекомендуем подобрать источник питания с 20% запасом мощности.
Подключение

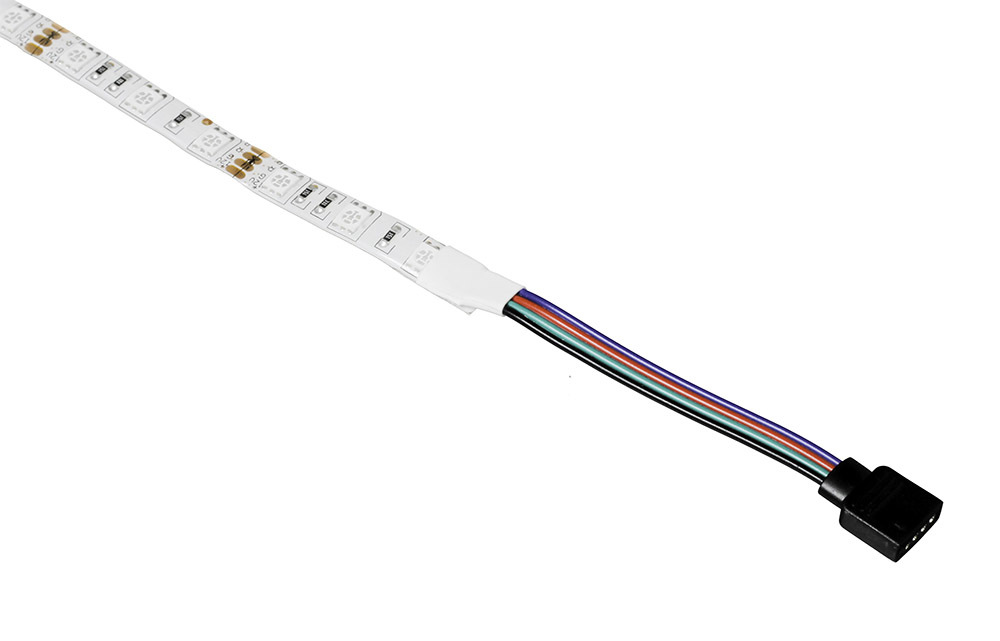

На светодиодной ленте с обоих концов расположено четыре контакта.
- (+12V) — положительный контакт. Общий для всех трёх цветовых компонентов. Подключите к плюсовой клемме источника напряжения
- (R) — отрицательный контакт красных светодиодов
- (G) — отрицательный контакт зелёных светодиодов
- (B) — отрицательный контакт синих светодиодов
Пины R, G и B подключаются к управляющей плате через силовые ключи. Если подключить ленту напрямую к контроллеру, плата может сгореть.

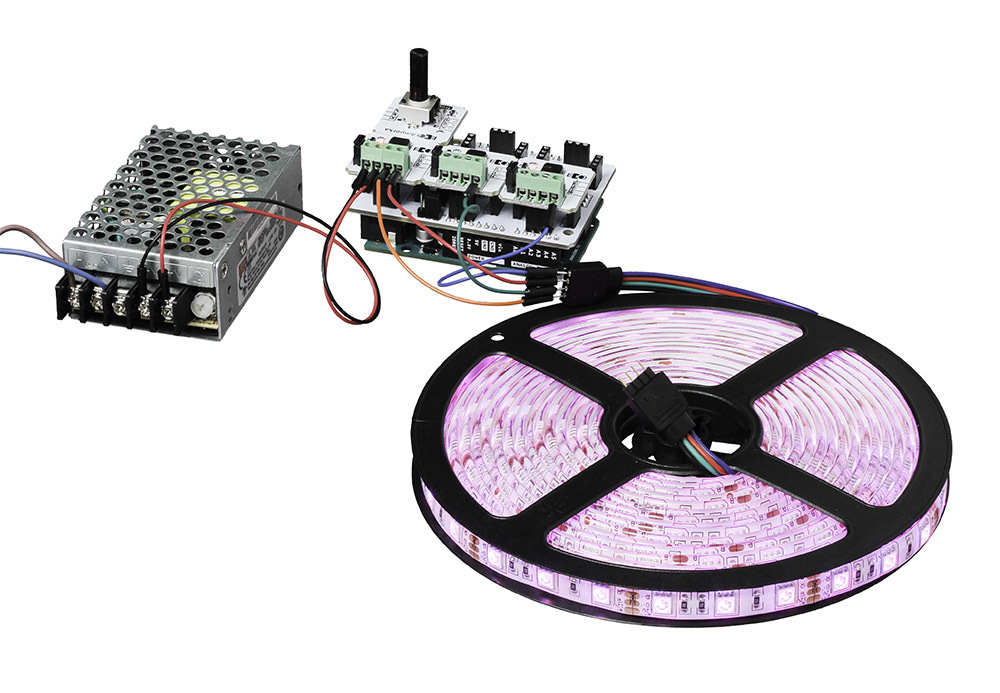

Для подключения к Arduino или Iskra JS воспользуйтесь Troyka Shield.
Программирование
Для подключения к Arduino или Iskra JS пригодится Troyka Shield или Troyka Slot Shield.
Для включения и выключения каждого цвета, подавайте высокий или низкий уровень на пин ленты через силовой ключ. Для управления оттенками используйте ШИМ.
Характеристики
- Длина ленты: 5 метров
- Цвет свечения: RGB, 16 миллионов цветов
- Модель светодиода: SMD 5050RGB
- Рабочее напряжение: 12 В
- Потребляемый ток: 3 А (0,6 A/м)
- Потребляемая мощность: 36 Вт (7,36 Вт/м)
- Плотность светодиодов: 60 штук/м
- Кратность резки: 3 светодиода
- Класс защиты: IP65
Ресурсы
Обзор LED лент:
- Руководство по использованию, примеры и документация
