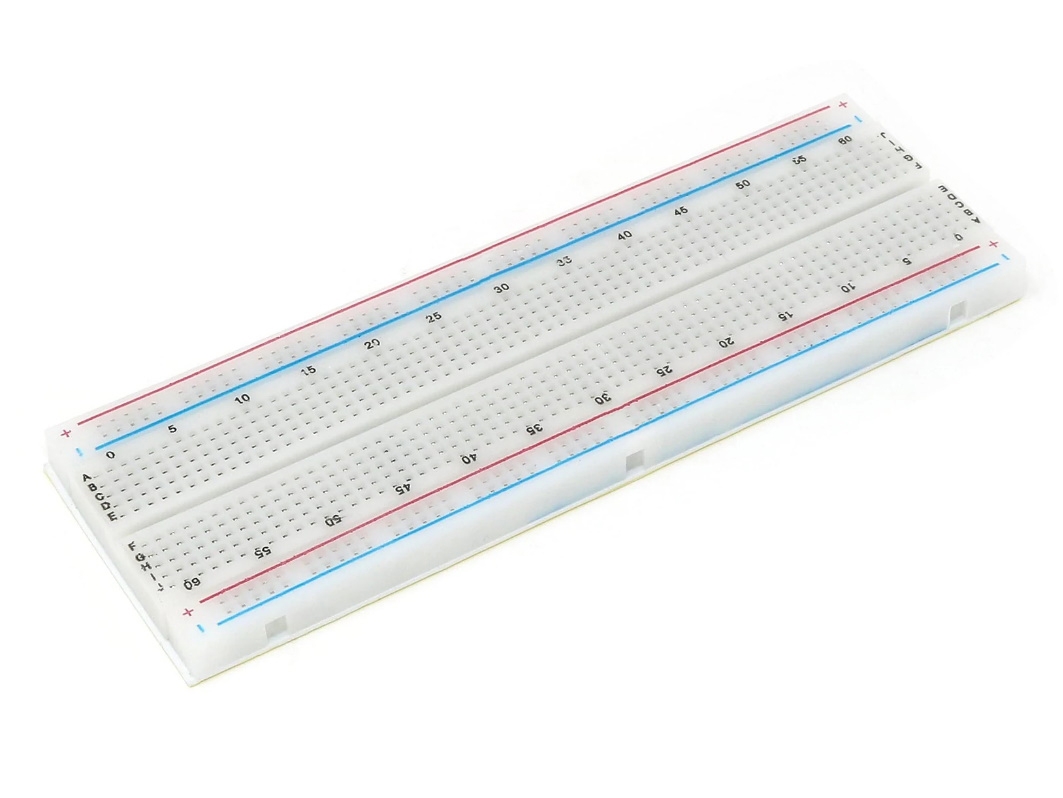

Breadboard Full (830 точек)
Используйте макетную плату Breadboard Full на 830 контактных точек для прототипирования будущего электронного устройства. Макетка позволит собрать, отладить и довести устройство до рабочего состояния без пайки и изготовления печатной платы.
Макетная плата пригодится как новичком, познающим основы схемотехники, так и опытным разработчикам.
Общие сведения
Макетные платы предназначены для прототипирования электронных схем. Прототипирование (Prototyping) — это процесс разработки и тестирования модели вашего будущего девайса. Если вы не знаете как будет себя вести ваше устройство при определенных заданных условиях, лучше сначала создать прототип, проверить его работоспособность и затем собирать боевой образец.
На доске Breadboard Full доступно 830 отверстий для подключения самых разнообразных модулей, датчиков и электронных компонентов. Контакты можно соединять проводами с зачищенными концами, но значительно удобнее воспользоваться специальным набором перемычек или соединительными проводами.
Подробности
На доске Breadboard Full доступно 830 контактных точек:
- 200 точек приходиться на 4 горизонтальных линии по 50 отверстий, которые служат для подключения питания и земли.
- 630 точек приходится на 126 вертикальных линий по 5 отверстий, которые служат для установки электронных компонентов в макетную плату.
Размер отверстий в макетной плате 0,8 мм, который позволяет устанавливать компоненты с диаметром контактов от 0,6 до 1 мм. Корпус макетной доски выполнен из ударопрочного ABS-пластика, а металлические контакты из никелевого сплава. По бокам Breadboard’а расположены пазы и выступы, которые позволяют сцепить несколько макеток для увеличения рабочей площади.
Основание макетной платы выполнено из самоклеящегося материала: если оторвать защитную плёнку, Breadboard можно закрепить к гладкой поверхности.
Для упрощения ориентации на макетную плату нанесены цифровые и буквенные обозначения, которыми можно руководствоваться при написании инструкций и обучающих уроков.
Breadboard Full относится к беспаечным макетным платам, а значит при прототипировании не понадобится паяльник. Если вам нравится пайка и запах канифоли, обратите внимания на наши макетки под пайку. Если размер Full избыточен, возьмите макетную плату поменьше — Half или Mini.
Дорожки в Breadboard рассчитаны на напряжение до 36 В, поэтому не используйте макетные платы с бытовым напряжением 220 В.
