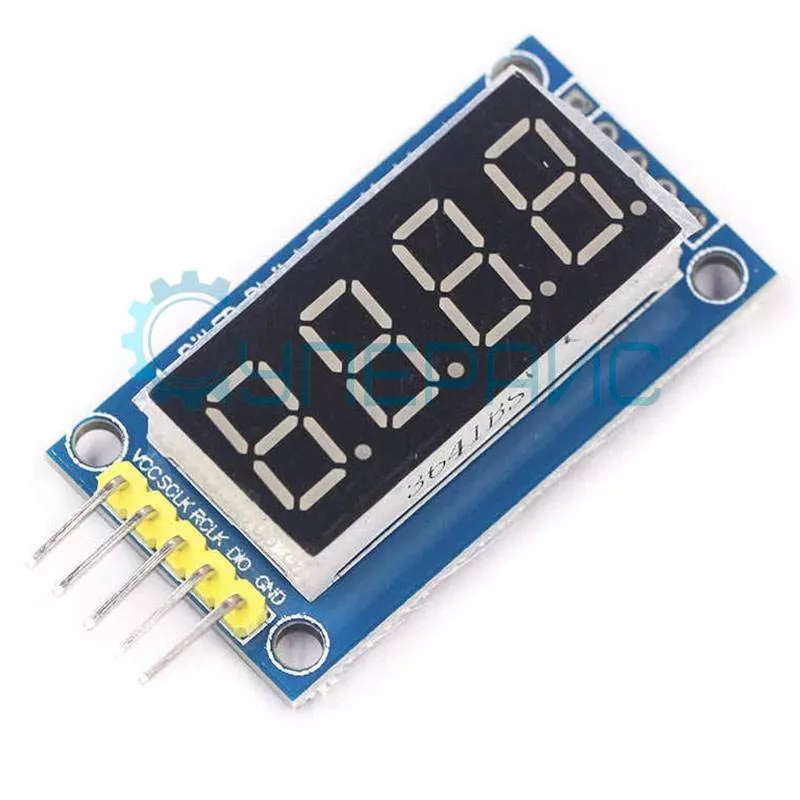

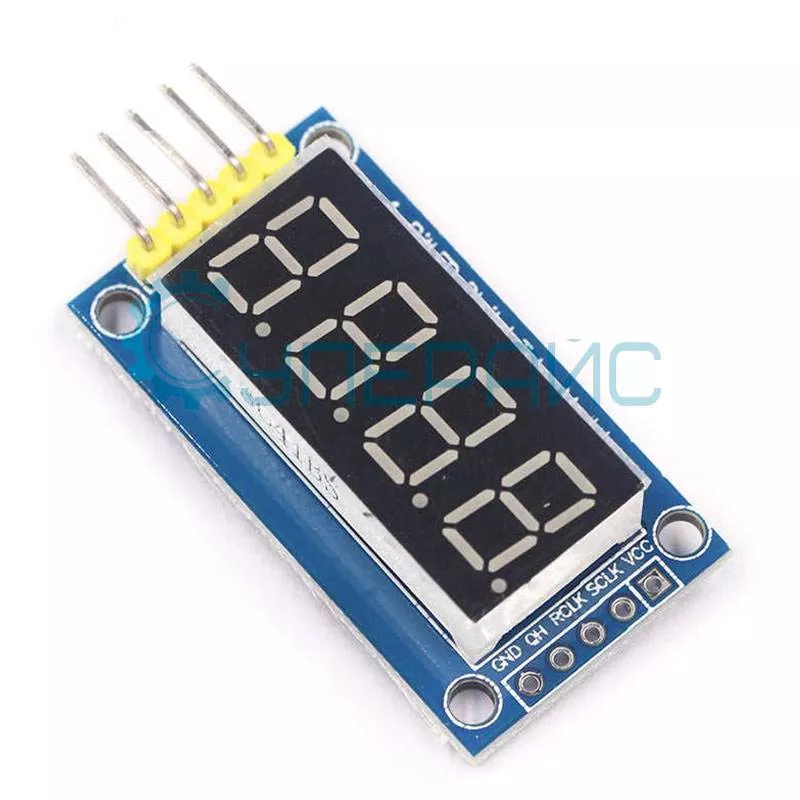

4-х разрядный 7-ми сегментный индикатор на сдвиговом регистре 74HC595
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ индикатора 0.36"
| Характеристики индикатора | |
| Тип матрицы | с общим анодом |
| Размер экрана | 0.36" |
| Цвет светодиодов | красный |
| Микросхема | 74HC595 |
| Поддержка платформ | совместим с любыми микроконтроллерами, включая Arduino, Raspberry Pi |
| Семисегментные индикаторы | 4 шт |
| Цоколёвка разъема: | SCLK RCLK VCC GND DH |
| Общие характеристики | |
| Рабочее напряжение | 3.3 В ∼ 5 В |
| Потребляемый ток | 0.2 ∼ 80 мА |
| Рабочая температура | - 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 40 х 22 x 10 мм |
| Вес брутто | 8 г |
| Комплектация | семисегментный индикатор 74HC595 (4 разряда) - 1 шт |
4-разрядный 7-сегментный индикатор на 74 HC595: управление цифрами через последовательный интерфейс
Этот модуль с четырьмя цифровыми разрядами позволяет выводить числа, время или параметры датчиков на яркий красный экран (0,36″). В основе — микросхема 74HC595, которая преобразует последовательные данные в сигналы для управления сегментами, минимизируя количество подключений к микроконтроллеру.
Особенности работы
- Динамическая индикация: поочередное включение разрядов создает эффект непрерывного свечения.
- Совместимость: работает с Arduino, ESP32, Raspberry Pi через 3 контакта (SCLK, RCLK, DH).
- Напряжение питания: 3.3–5 В, потребление регулируется яркостью (0.2–80 мА).
Где использовать?
- Сборка часов или таймеров с 4 цифрами.
- Отображение данных с датчиков (температура, влажность, скорость).
- Обучение основам взаимодействия МК с внешними дисплеями.
Преимущества модуля
- Экономия пинов: вместо 12 выводов — всего 3.
- Компактность (40×22 мм) и вес 8 г — подходит для портативных устройств.
- Поддержка библиотек (SevSeg, FastLED) для быстрого программирования.
Совет: Для точной настройки изучите datasheet 74HC595 — это поможет оптимизировать код и избежать ошибок при передаче данных.
Итог:
Индикатор на HC595 — это простой способ добавить цифровой дисплей в проект, не усложняя схему. Он подойдет как новичкам, так и опытным разработчикам, ценящим компактность и минимализм в подключении.
Схема подключения к Arduino UNO
