Плата расширения GSM/GPRS Shield A9 подарит вашему устройству на Arduino мобильную связь для осуществления входящих/исходящих голосовых звонков, отправки/получения SMS и приёма/передачи данных через мобильный интернет.
На основе GSM/GPRS Shield A9 можно создать радионяню с радиусом действия всего земного шара, сделать SMS-сигнализацию складского помещения или разработать систему мониторинга климатический условий в вашей загородной тепличке. Главное условие — SIM-карта с наличием мобильной связи.
Подробности

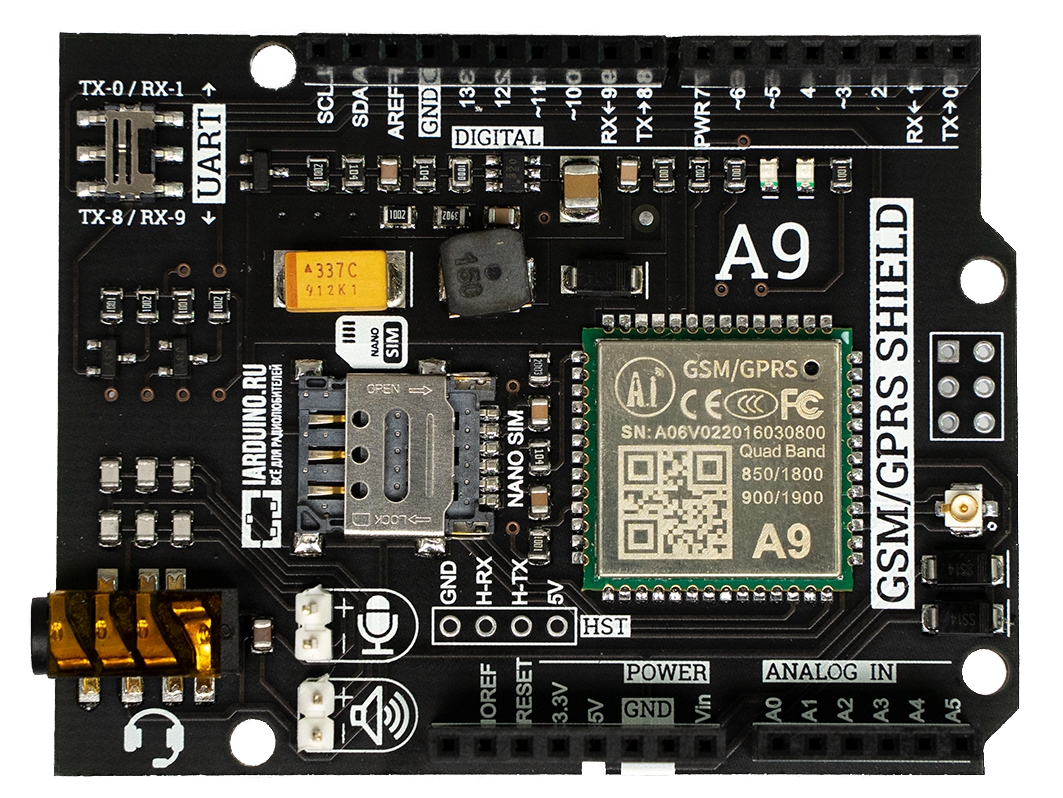

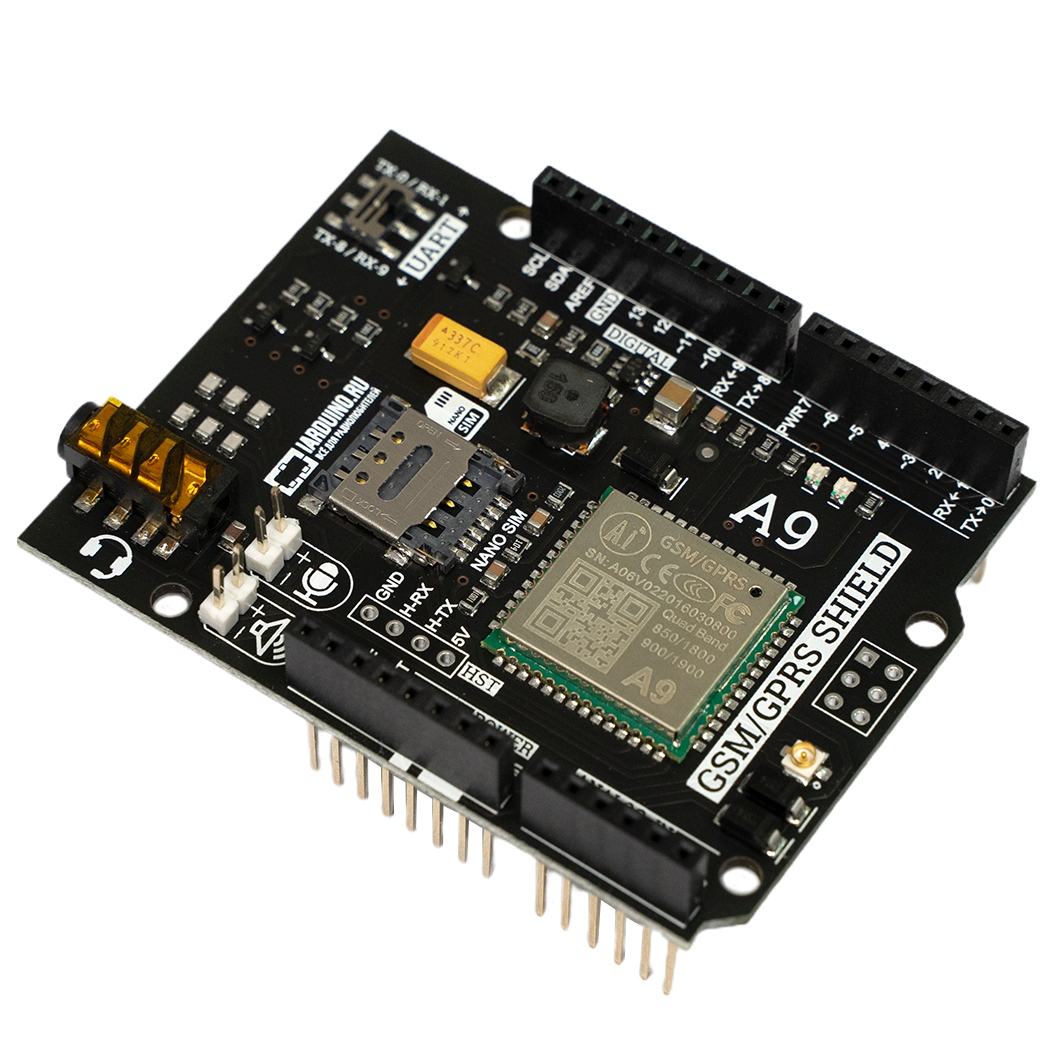

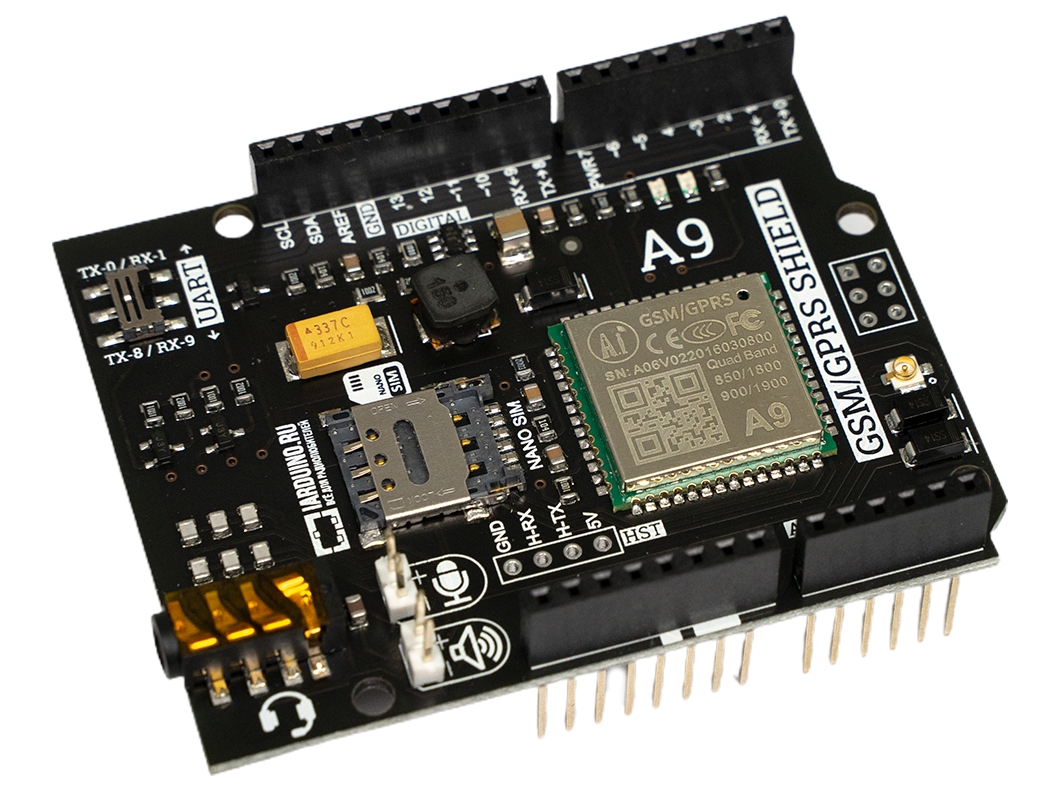

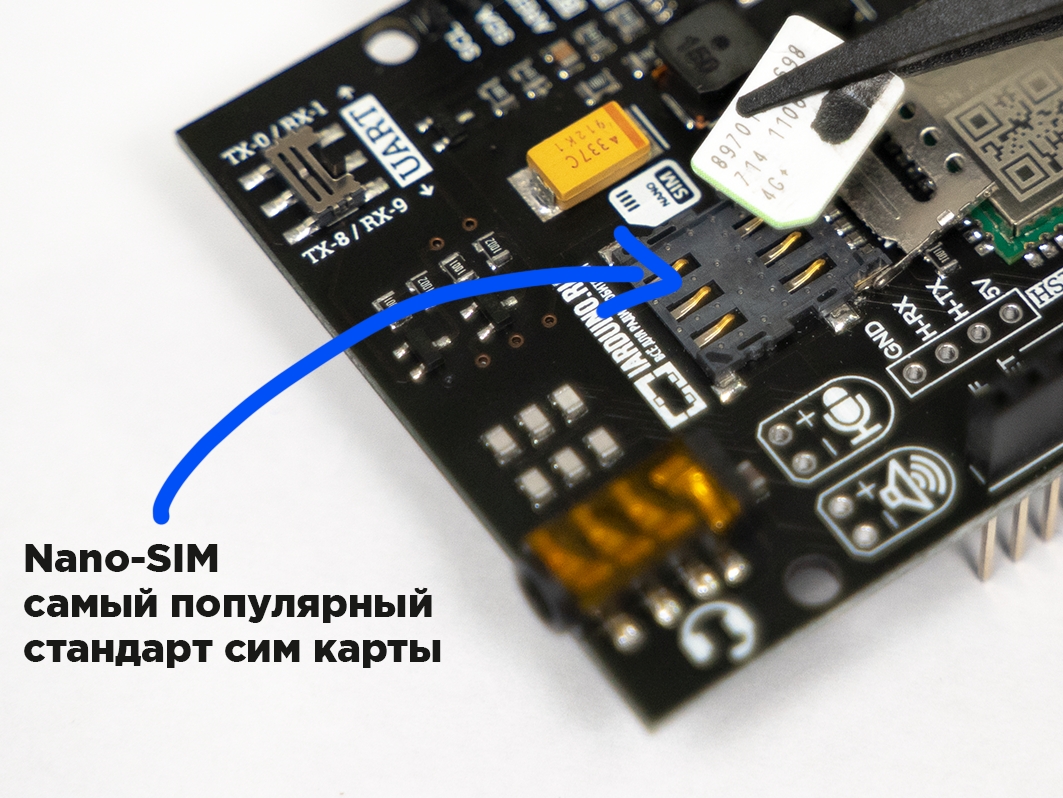

Плата GSM/GPRS Shield A9 выполнена на чипе Ai-Thinker A9 с беспроводными стандартами связи 2G GSM/GPRS. К таким оператором в России относится популярная тройка: MTS, Megafon и Beeline. Для установки SIM-карты на плате расположен слот под карту формата nano SIM (4FF). Если вы хотите использовать SIM-карту другого оператора или находитесь в другой стране, уточните у своего провайдера поддержку стандарта GSM.
Плата расширения подарит вашему устройству возможности мобильного телефона:
- Совершать входящие и исходящие звонки.
- Отправлять и принимать SMS-сообщения.
- Выходить в сеть через мобильный интернет.
Для подключения гарнитуры предусмотрено гнездо под разъём Jack TRRS 3,5 мм. Аудиопоток можно также перекинуть на отдельные разъёмы PLS для динамика и микрофона.

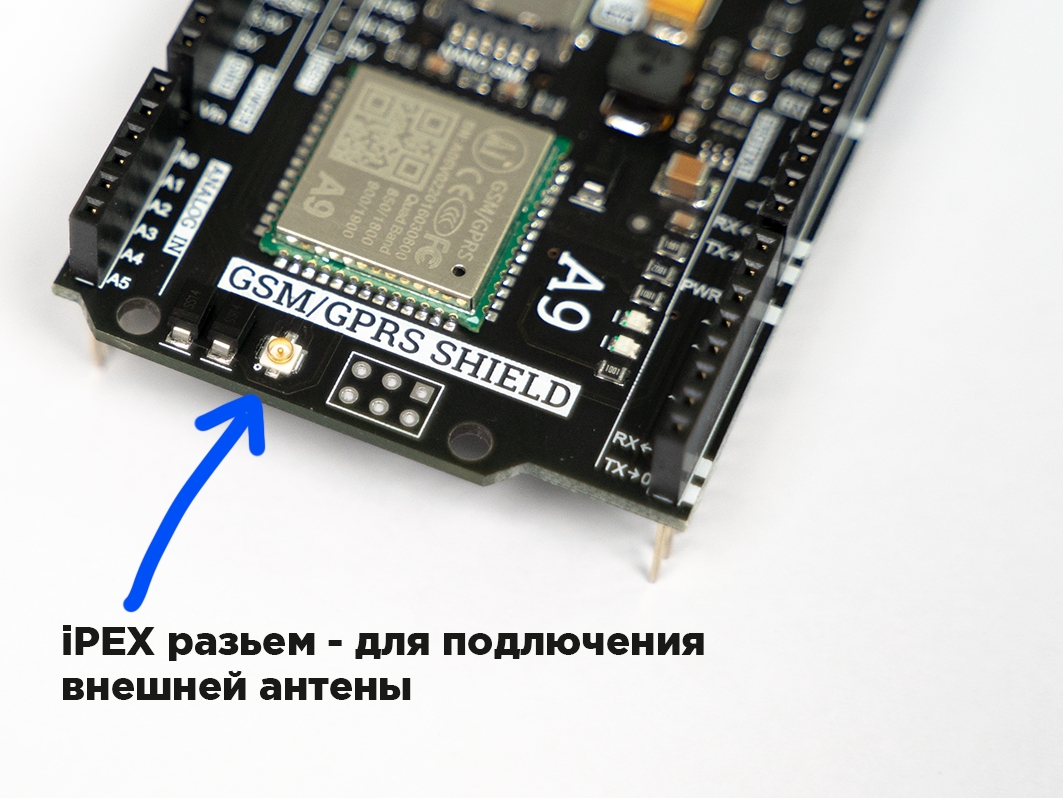

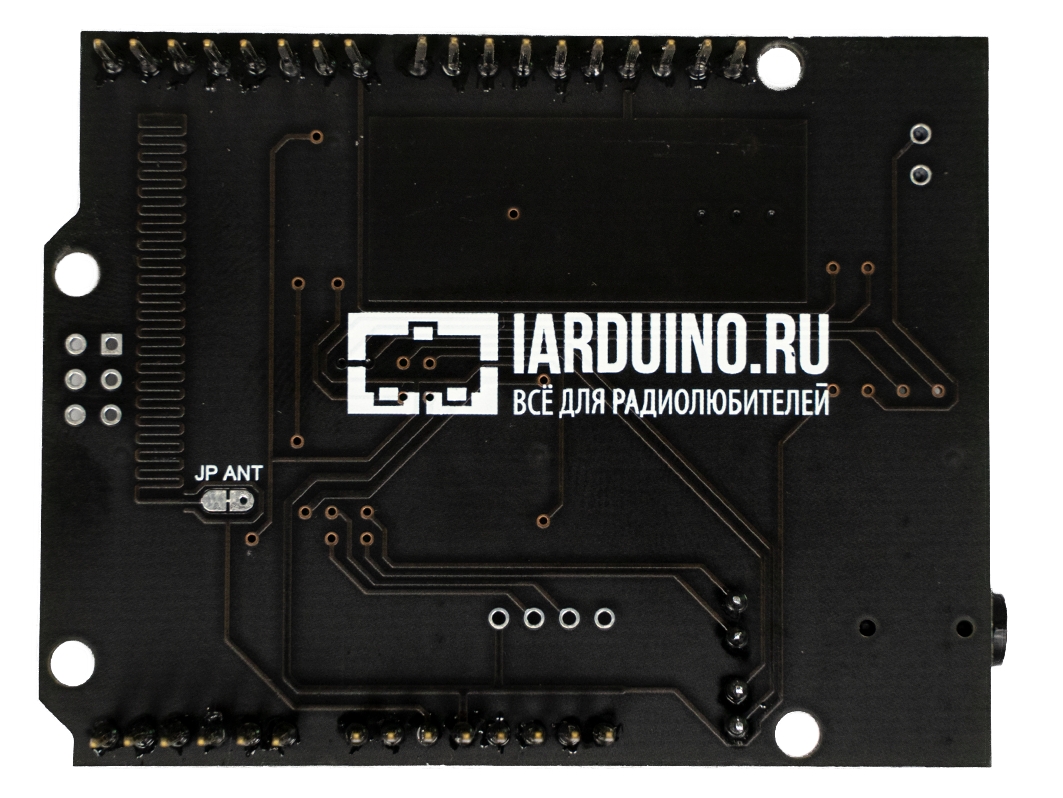

Для качественного приёма сигнала мы развели внутреннюю антенну PSB на обратной стороне платы. А если вы находитесь далеко от вышки мобильного оператора, на плате расположен разъём IPX UFL для подключения внешней антенны.
Подключение и питание
Плата расширения GSM/GPRS Shield A9 предусмотрена для установки на контроллеры форм-фактора Arduino Uno и форм-фактора Arduino Mega 2560. Для коммуникации с контроллером используются контакты интерфейса UART (TX и RX) с дополнительным пином управления PWR.
Контакт | Функция |
---|---|
TX | Линия отправки данных интерфейса UART из GSM-модуля в контроллер. |
RX | Линия приёма данных интерфейса UART из контроллера в GSM-модуль. |
PWR | Пин включения модуля. |
GSM/GPRS Shield A9 получает питание от платы Arduino с вывода 5V или Vin. В штатном режиме модуль Ai-Thinker A9 потребляет ток до 500 мА, однако при поиске сети скачки потребления могут достигнуть пиков до 2 А. Именно поэтому для нормальной работы GSM/GPRS Shield питания от USB-порта будет не достаточно, нужно использовать внешний источник напряжение от 7 до 12 вольт, который можно подключить к выводу Vin или разъёму DC JACK на плате Arduino. Например можно взять блок питания на 12 вольт.
