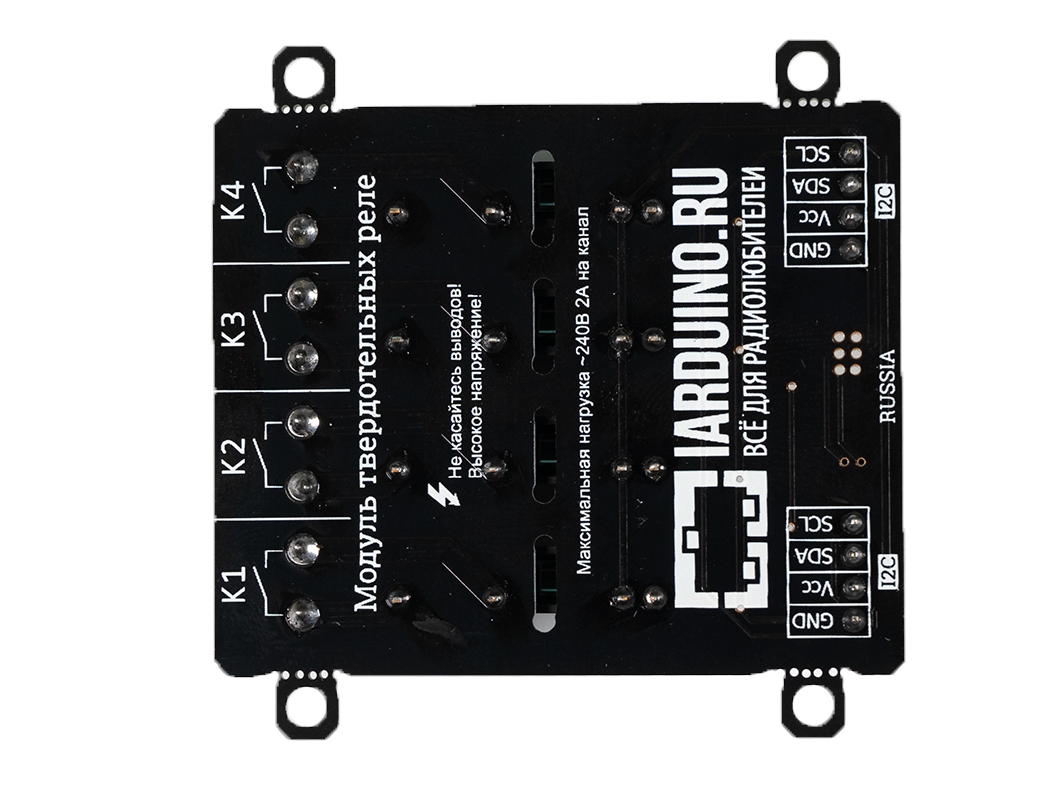

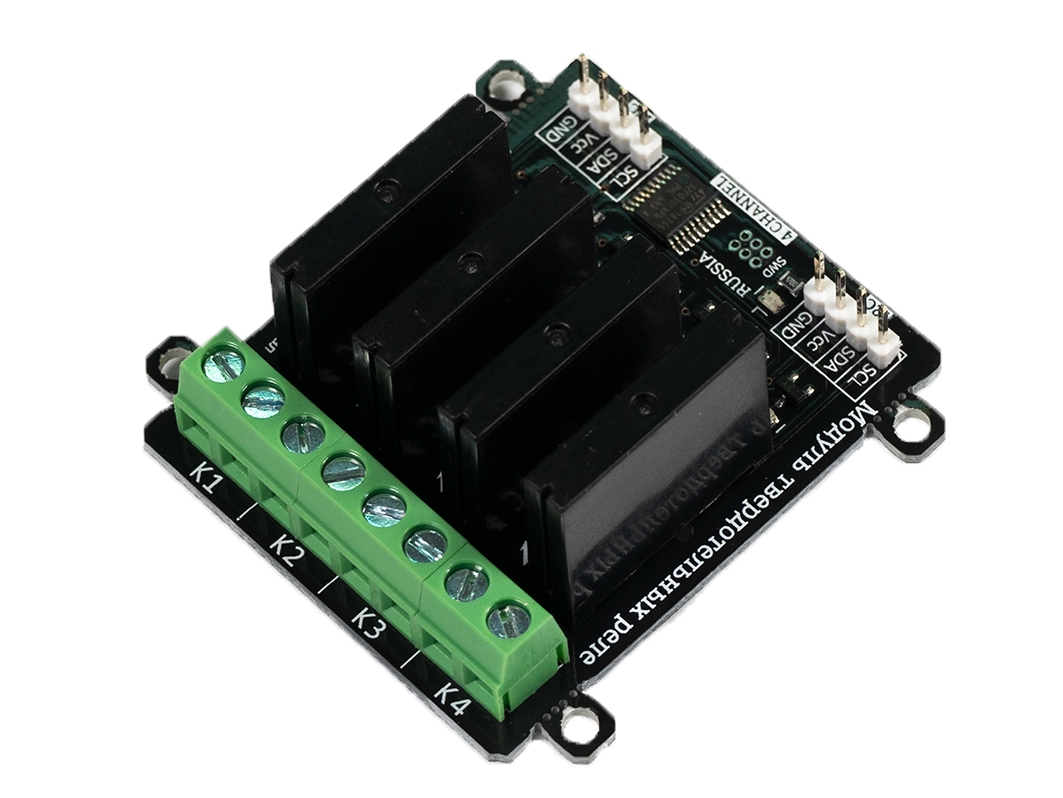

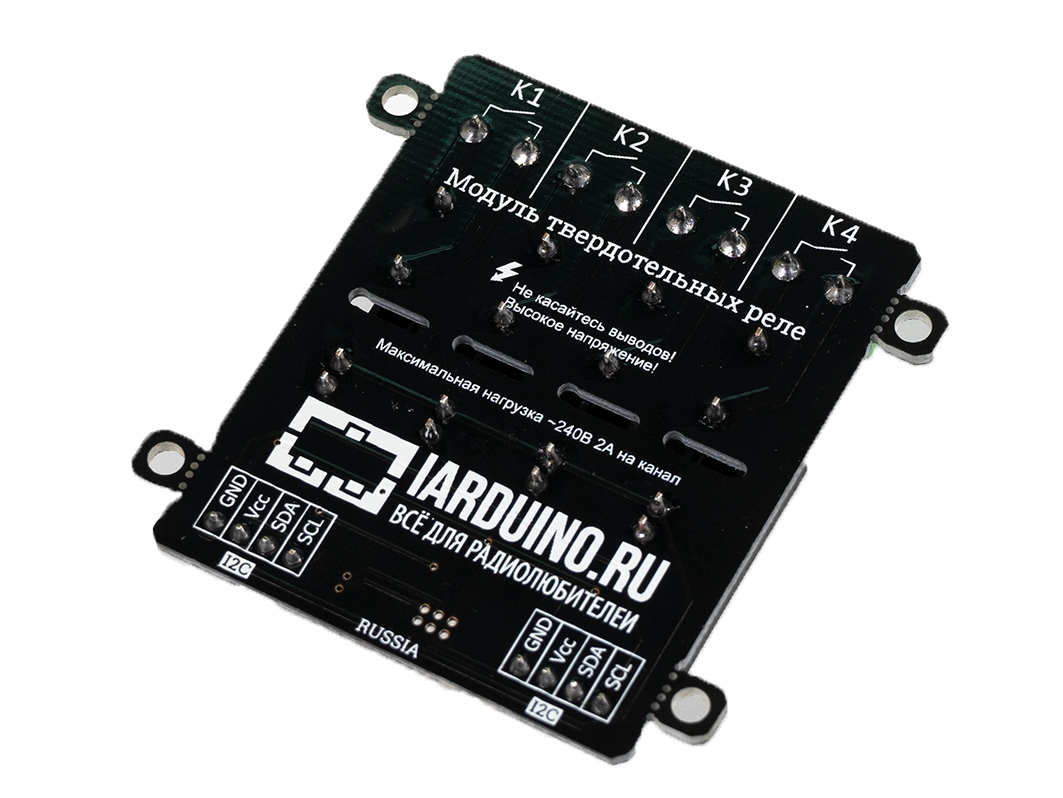

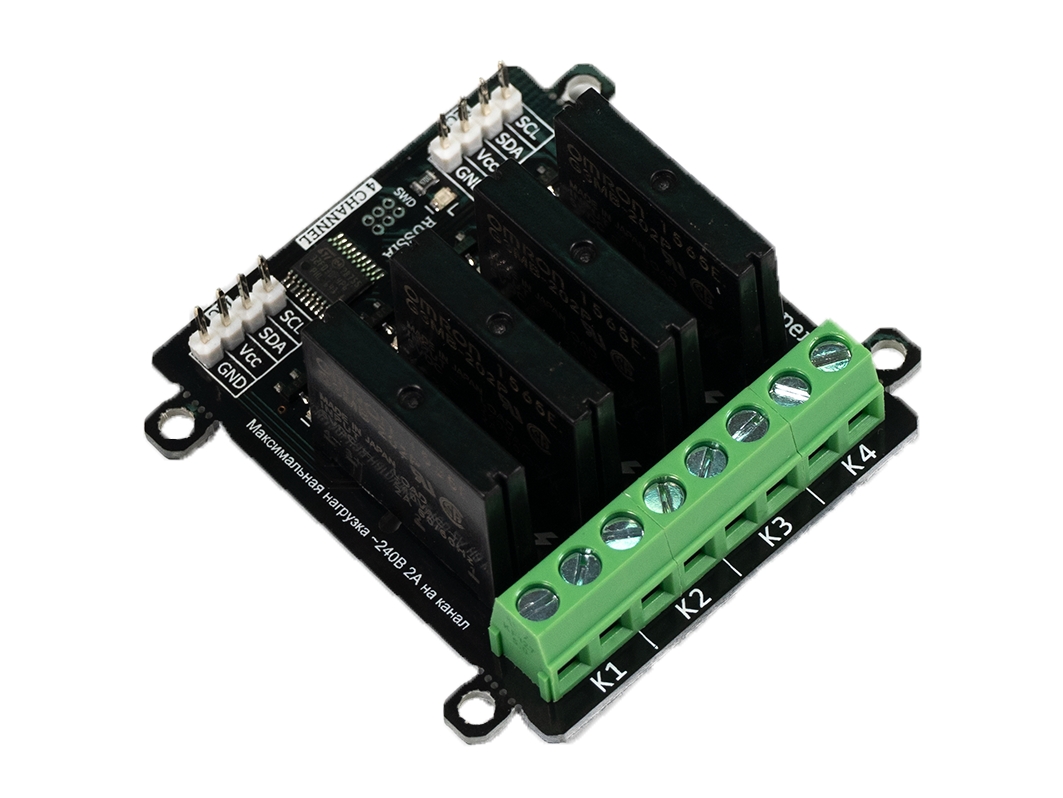

Твердотельное реле, 4-канала, FLASH-I2C
Модуль твердотельных реле, 4-канала, i2c - flash —является устройством коммутации, которое позволяет подключать и отключать устройства к сети переменного тока от 120В до 240В. При этом устройства подключённые через выходные контакты модуля, не должны потреблять более 2А переменного тока (на каждый канал).
Общие сведения
Модуль твердотельных реле, 4-канала, i2c - flash — является устройством коммутации, которое позволяет подключать и отключать устройства к сети переменного тока от 120В до 240В. При этом устройства подключённые через выходные контакты модуля, не должны потреблять более 2А переменного тока (на каждый канал).

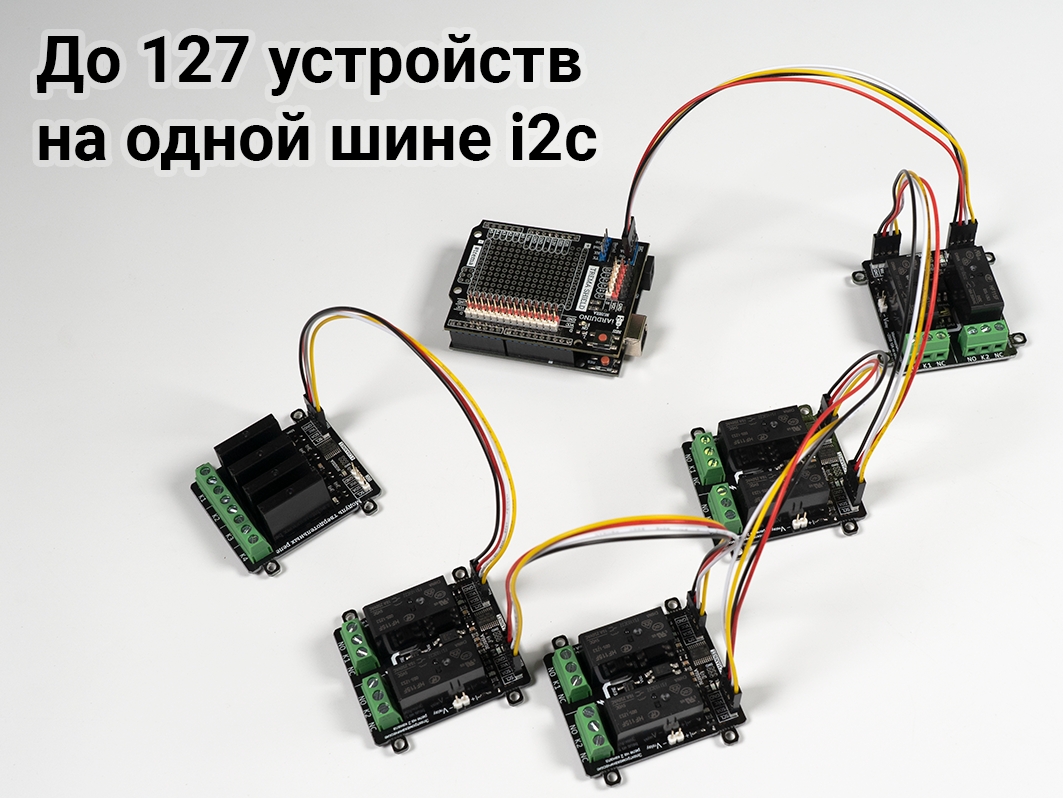

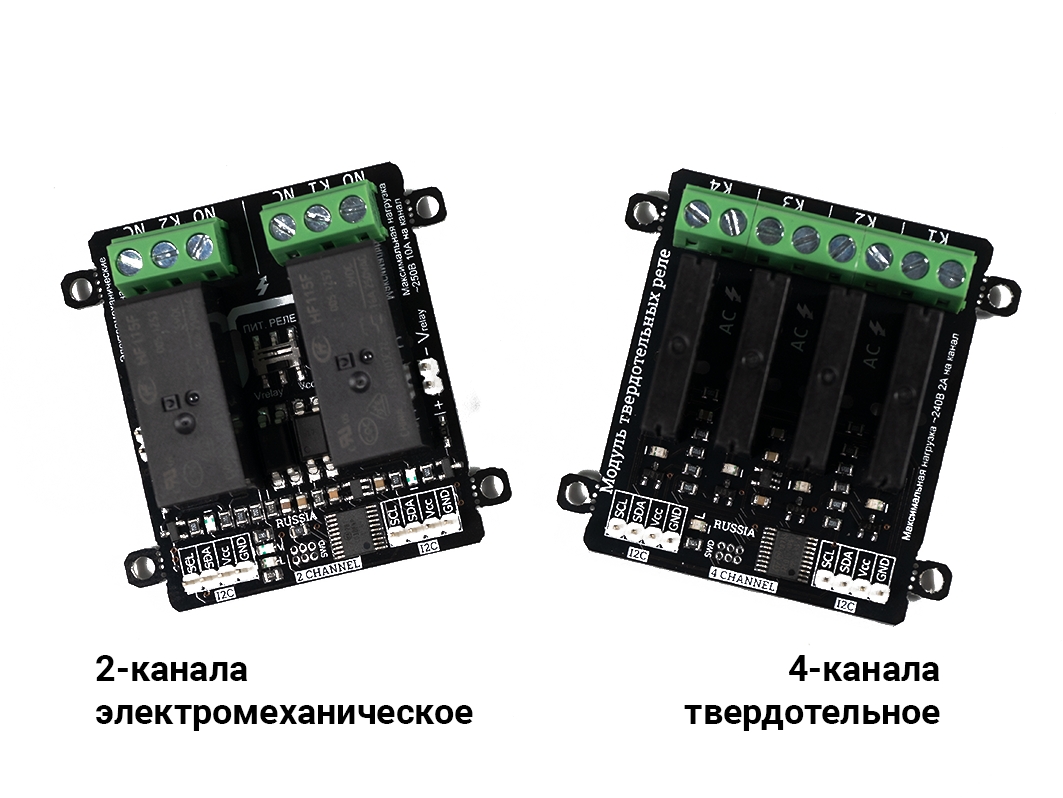

Управление модулем осуществляется по шине I2C. Модуль относится к линейке «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.
Модуль можно использовать в любых проектах где требуется управлять устройствами с напряжением питания от 120В до 240В и потреблением переменного тока до 2А.
Подробнее про модуль.
Видео

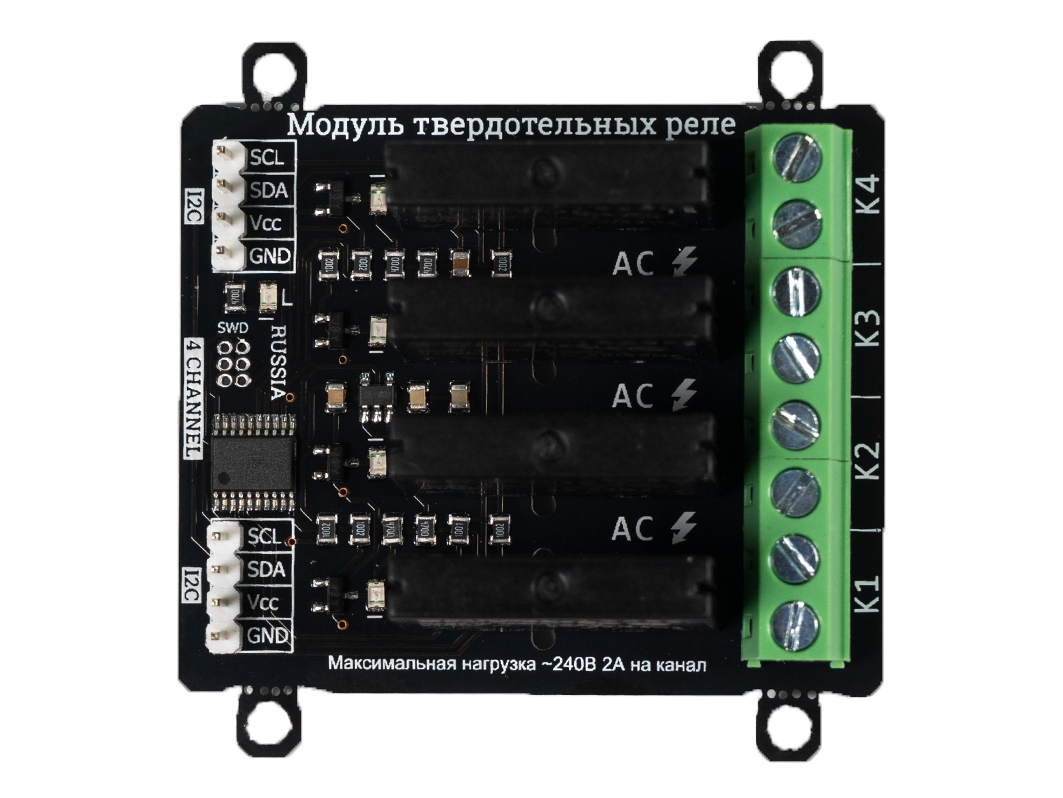

Характеристики
- Напряжение питания: 5 В (постоянного тока).
- Потребляемый ток: до 20 мА.
- Коммутируемое напряжение: от 120 В до 250 В (переменного тока).
- Коммутируемый ток: до 2 А (на каждый канал).
- Количество каналов: 4.
- Интерфейс: I2C.
- Скорость шины I2C: 100 кбит/с.
- Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
- Уровень логической 1 на линиях шины I2C: 5 В.
- Рабочая температура: от -40 до +65 °C.
- Габариты с креплением: 55 х 55 мм.
- Габариты без креплений: 55 х 45 мм.
- Вес: 30 г.
Подключение

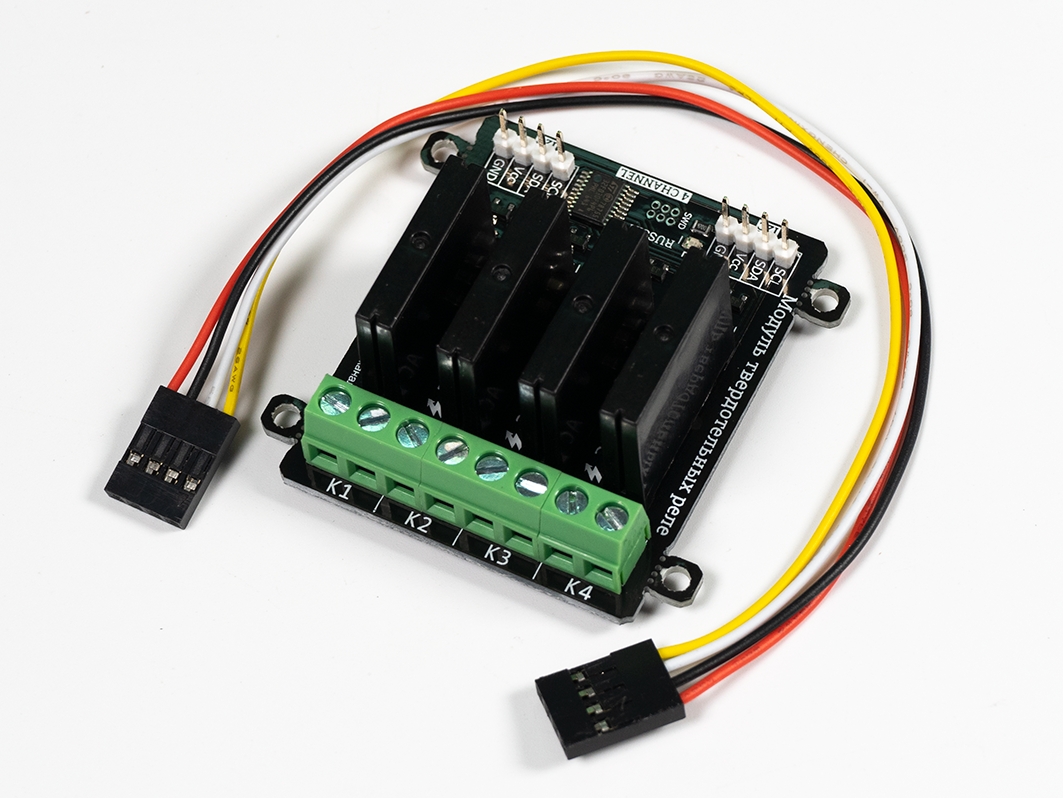

Для удобства подключения к Arduino воспользуйтесь Trema Shield.
Модуль подключается к Arduino по аппаратной или программной шине I2C или к Raspberry Pi по аппаратной шине I2C. Логические уровни шины I2C по умолчанию 5 В.
По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.
— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.
— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.
Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.
