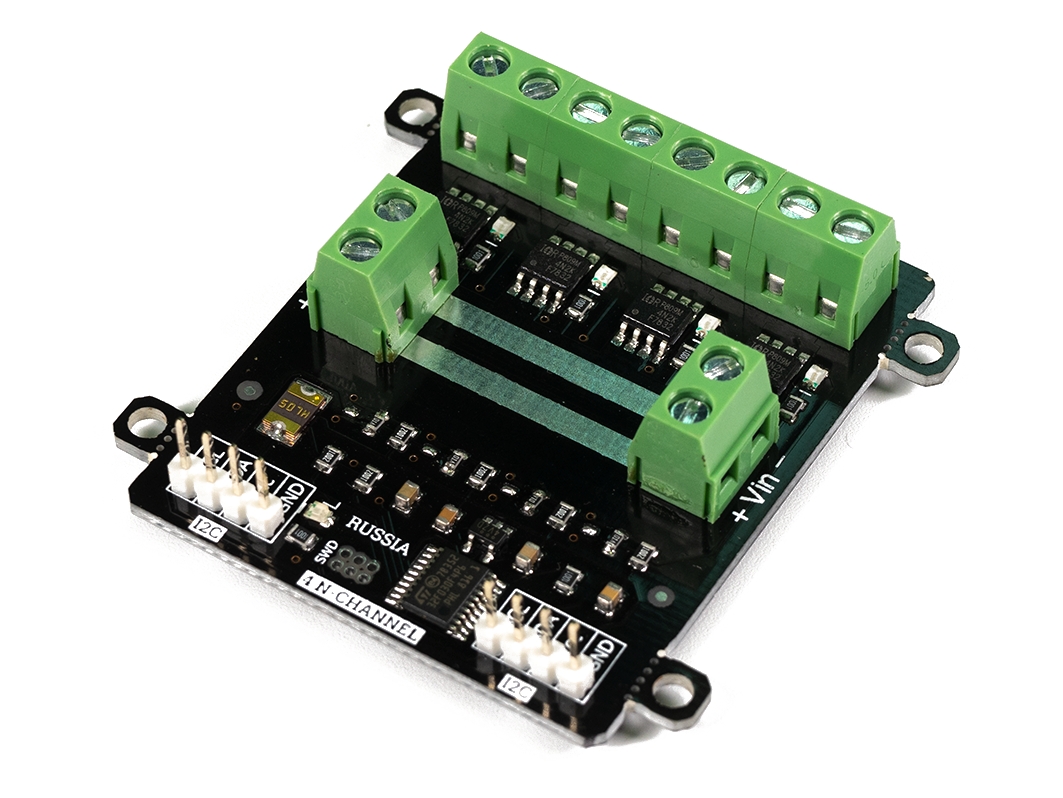

Модуль силовых ключей, 4N -канала 10A, FLASH-I2C

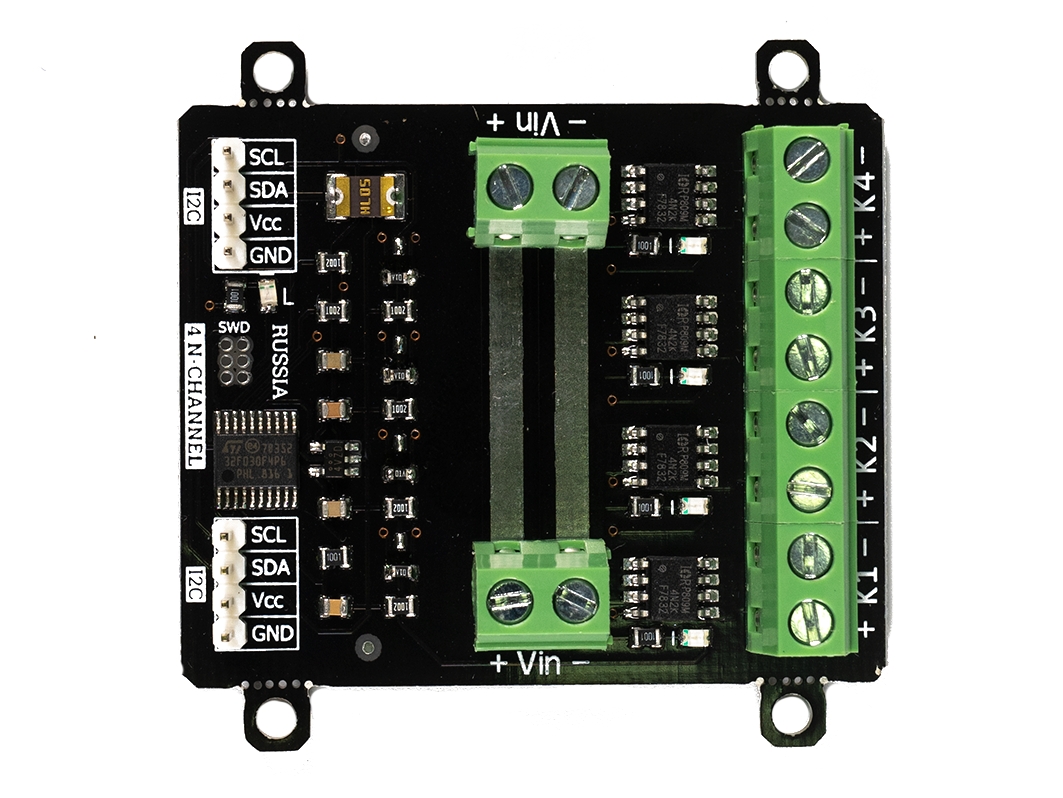

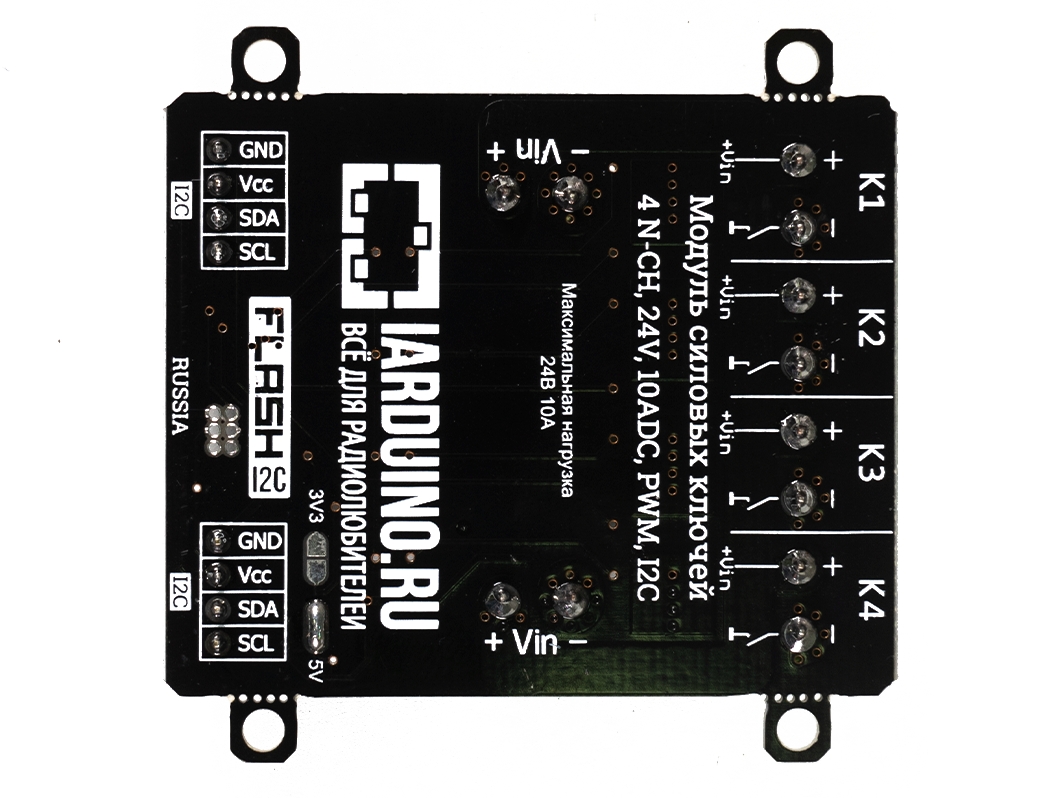

Модуль силовых ключей, 4N-канала 10A, i2c - flash —является устройством коммутации, которое позволяет подключать и отключать питание от входа «Vin» (до 24В) к любому из 4 выходов модуля «K1», «K2», «K3», «K4». При этом устройства подключённые к выходам модуля, не должны потреблять более 10А постоянного тока (на каждый канал).
Общие сведения:
Модуль силовых ключей, 4N-канала 10A, i2c - flash — является устройством коммутации, которое позволяет подключать и отключать питание от входа «Vin» (до 24В) к любому из 4 выходов модуля «K1», «K2», «K3», «K4». При этом устройства подключённые к выходам модуля, не должны потреблять более 10А постоянного тока (на каждый канал).
Модуль позволяет не только подавать питание «Vin» на свои выходы, но и устанавливать на них сигнал ШИМ с амплитудой питания «Vin». Частота и коэффициент заполнения задаются программно, значит модуль может не только включать и выключать устройства, но и управлять скоростью вращения моторов, яркостью свечения ламп, светодиодов и т.д.
Управление модулем осуществляется по шине I2C. Модуль относится к линейке «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.
Модуль можно использовать в любых проектах где требуется управлять устройствами с напряжением питания до 24В и потреблением постоянного тока до 10А.
Подробнее про модуль.
Видео:
Редактируется...
Характеристики:
- Напряжение питания: 5 В (постоянного тока)
- Потребляемый ток: до 15 мА.
- Коммутируемое напряжение: до 24 В.
- Коммутируемый ток на входе: до 10 А (на каждый разъем Vin).
- Коммутируемые токи на выходе:
- до 10 А* (на каждый выход модуля),
- не более 20 А в сумме (на все выходы).
- Разрешение ШИМ: 12 бит (значение от 0 до 4095).
- Частота ШИМ: 1 - 12'000 Гц (по умолчанию 490 Гц).
- Количество выходов: 4 (все выходы поддерживают ШИМ).
- Интерфейс: I2C.
- Скорость шины I2C: 100 кбит/с.
- Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
- Уровень логической 1 на линиях шины I2C: 5 В (можно изменить перемычкой на 3,3 В).
- Рабочая температура: от -40 до +65 °C.
- Габариты с креплением: 55 х 55 мм.
- Габариты без креплений: 55 х 45 мм.
- Вес: 20 г.
*При нагрузках более 5 ампер на канал рекомендуется установка радиаторов (в комплект не входят) и(или) использование активного охлаждения. Например, можно установить один радиатор 43x8x10 или два радиатора 22x9x6.
Внимание! Убедитесь что устройства подключённые к модулю не потребляют токи выше указанных в характеристиках модуля. Превышение нагрузкой тока выше коммутируемого (даже кратковременно) приведёт к безвозвратному повреждёнию канала!
