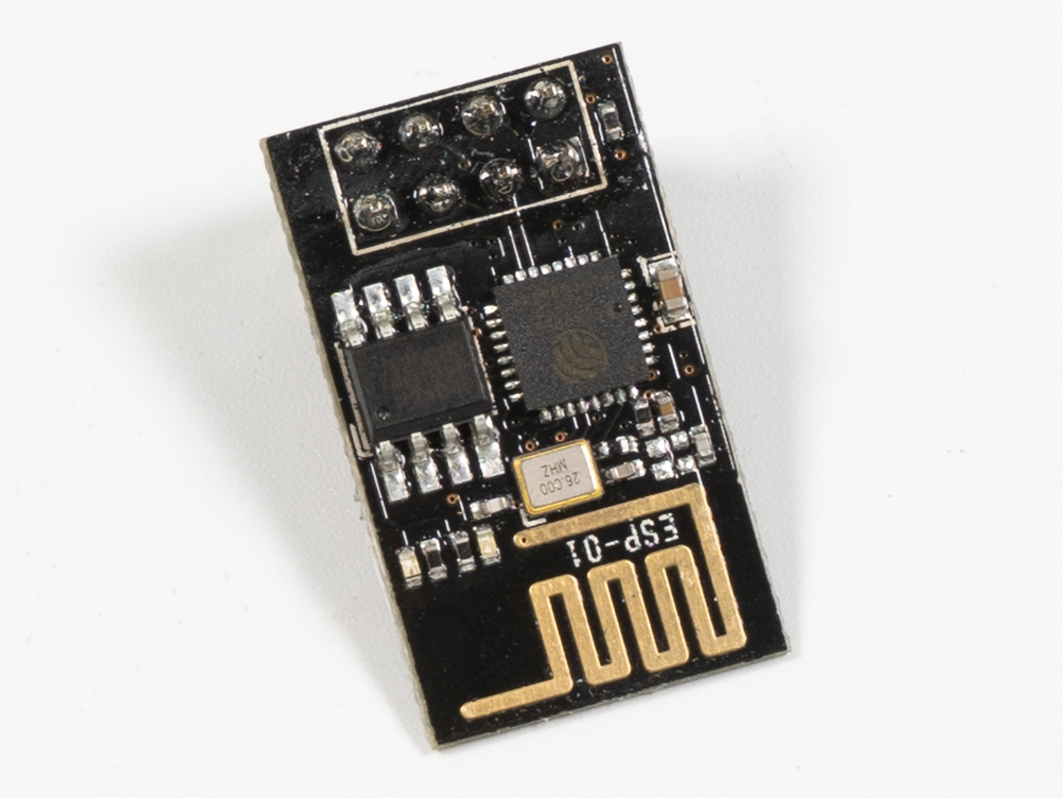

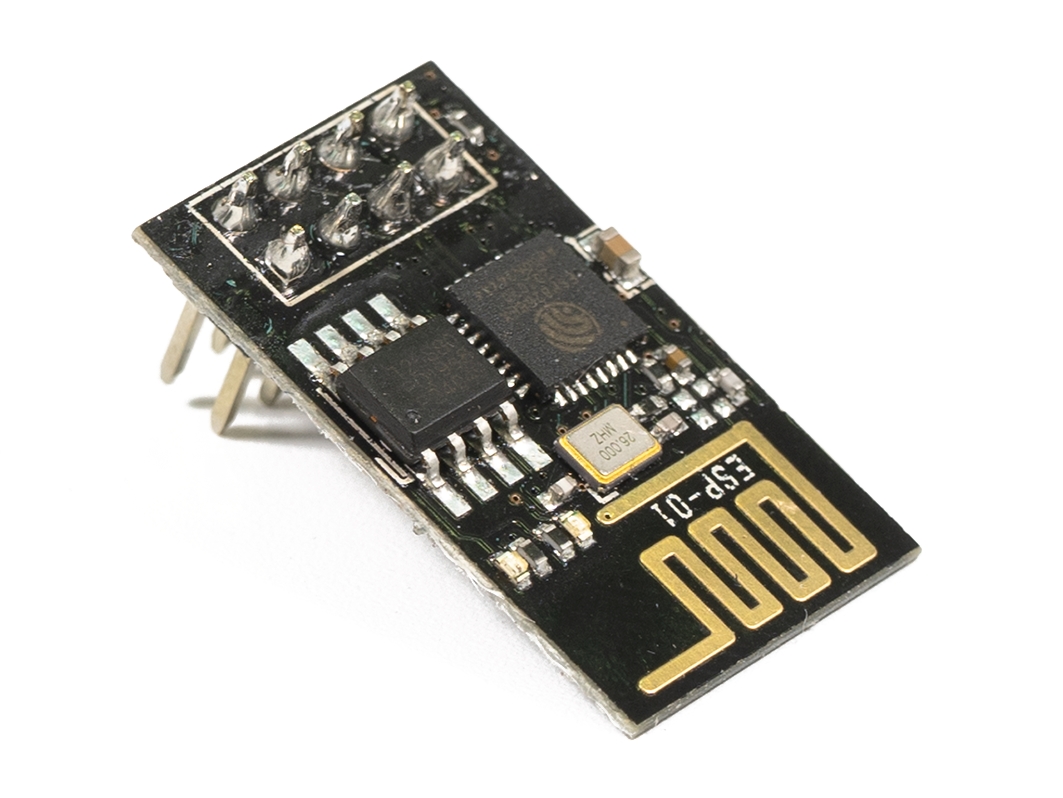

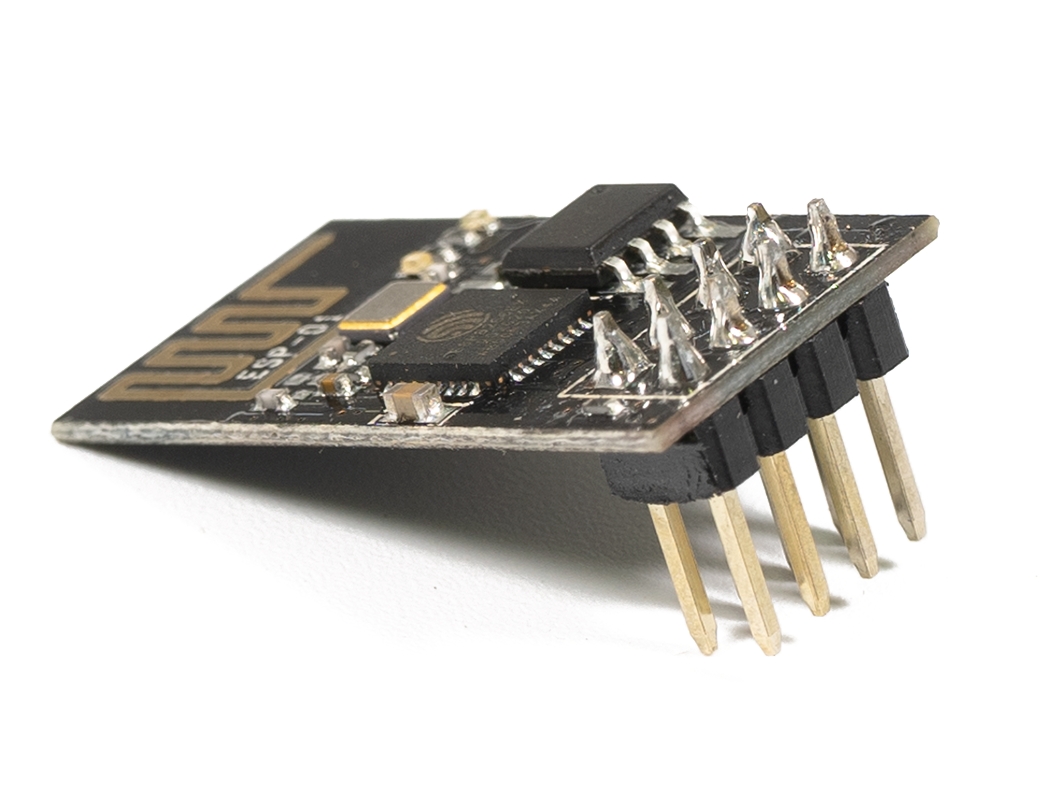

Wi-Fi модуль ESP8266 (ESP-01S)

Общие сведения

WiFi-модуль ESP-01 на ESP8266 — одна из самых распространённых модификаций плат ESP с дальностью действия до 300м.

Более подробную информацию вы найдёте в DataSheet'e.

Характеристики

• Напряжение питания: 3 В ~ 3.6 В

• Максимальный рабочий ток: 220 мА

• Поддержка беспроводного стандарта: 802.11 b / g / n

• Рабочая частота: 2.4 ГГц

• Режимы: P2P (клиент), soft-AP (точка доступа)

• Количество GPIO: 4.

• Flash память: 512 кб.

• Выходная мощность в режиме 802.11b: +19.5dBm

• Поддержка беспроводного стандарта: 802.11 b / g / n

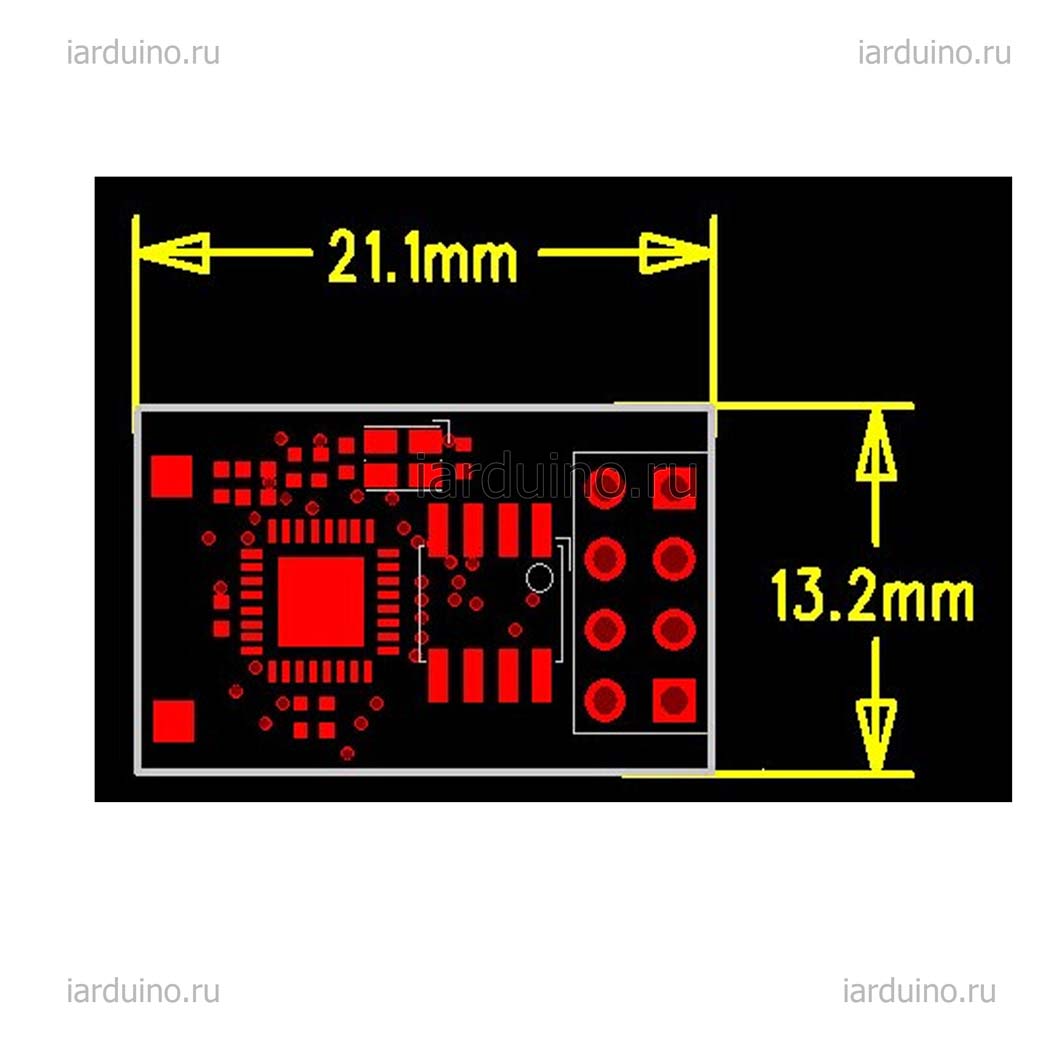

• Габариты: 24.8мм х 14.3мм х 8мм


Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Модуль подключается по шине UART.

• Vcc — 3.3В
• GND — Земля
• RX — подключается к любому порту, указанному в скетче (TX)
• TX — подключается к любому порту, указанному в скетче (RX)

Комплектация

• 1х WiFi-модуль ESP-01S на ESP8266;
