Реле (Trema-модуль v2.0) для Arduino

Общие сведения

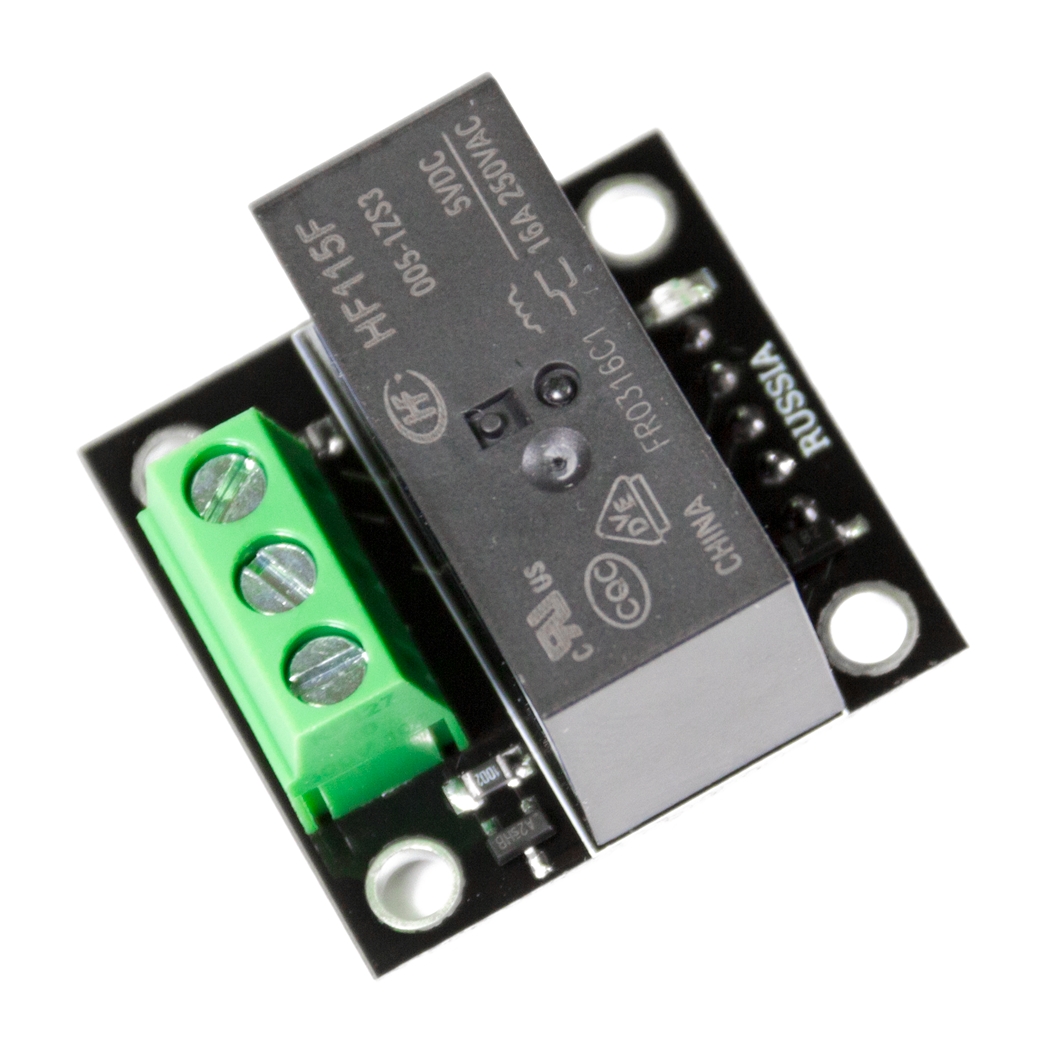

Trema-модуль Электромеханическое реле (1 канал) — позволяет коммутировать цепи как переменного, так и постоянного тока до 10 А.

Подробнее про модуль.

Видео

Характеристики

• Напряжение питания модуля: 5 В постоянного тока.
• Ток потребляемый модулем: до 80 мА, при наличии «1» на входе «S».
• Ток потребляемый модулем: до 1 мкА, при наличии «0» на входе «S».

• Ток поротекаемый через вход «S»: 4 мА, при наличии «1» на входе «S».
• Коммутируемые модулем выходные цепи:
  • до 30 В постоянного тока 10 A
  • до 250 В переменного тока 10 A
• Сопротивление изоляции реле: выше 1 ГОм
• Время срабатывания реле, при подаче «1» на вход «S»: до 15 мс.
• Время срабатывания реле, при подаче «0» на вход «S»: до 8 мс.
• Скорость механических переключений: до 200 операций / мин.
• Материал контактов реле: AgNi, AgCdO, AgSnO2.
• Рабочая температура: -40 ... +85 °C

Все модули линейки "Trema" выполнены в одном формате

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

На ВЫХОДЕ реле имеется три вывода, средний вывод всегда соединён с одним из соседних, а с каким именно, зависит от логического уровня на ВХОДЕ «S» (Signal):

• Если на вход «S» (Signal) подать уровень логического «0», то средний вывод выхода будет соединён так как это нарисовано на тыльной стороне платы. Такое же соединение будет при отсутствии питания модуля на выводах «V» (Vcc) и «G» (GND).
• Если на вход «S» (Signal) подать уровень логической «1», то средний вывод выхода будет соединён НЕ так как это нарисовано на тыльной стороне платы.

Таким образом вы можете использовать реле модуля: либо как нормально замкнутое, либо как нормально разомкнутое, либо как переключающее.

Инструкция по подключению.

Комплектация

• 1x Trema-модуль электромеханическое реле;
• 1x Трехпроводной шлейф (мама-мама);

Ссылки

• Wiki - Электромеханическое реле (1 канал);
