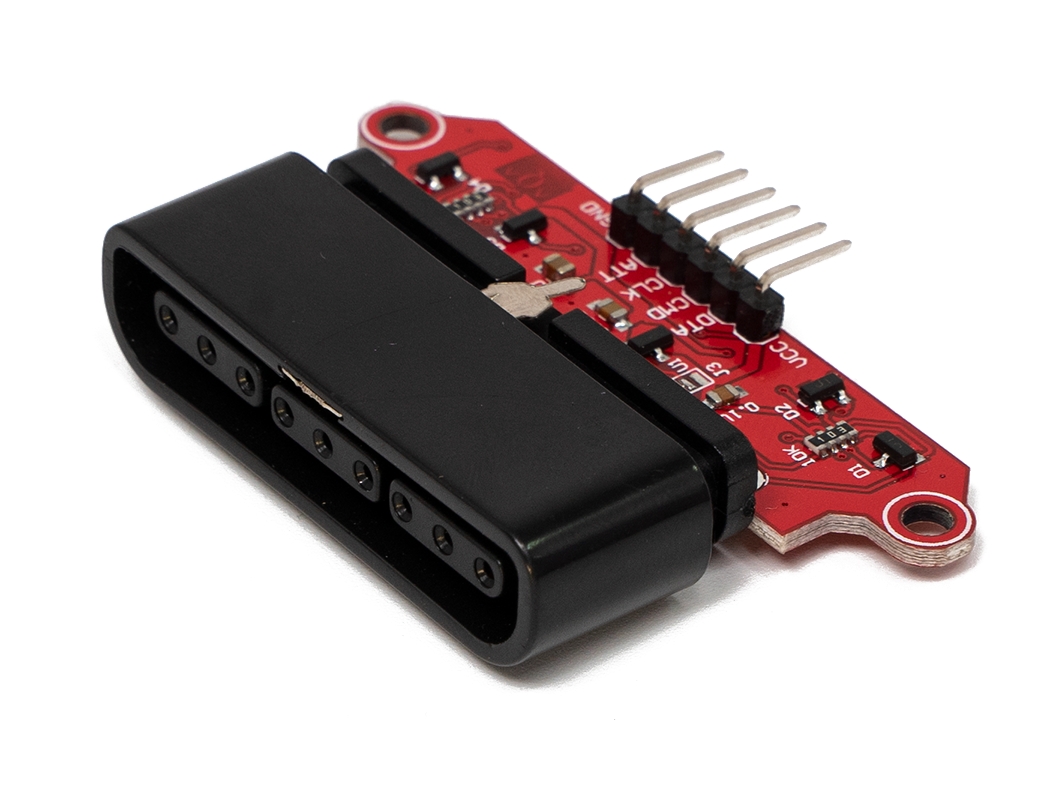

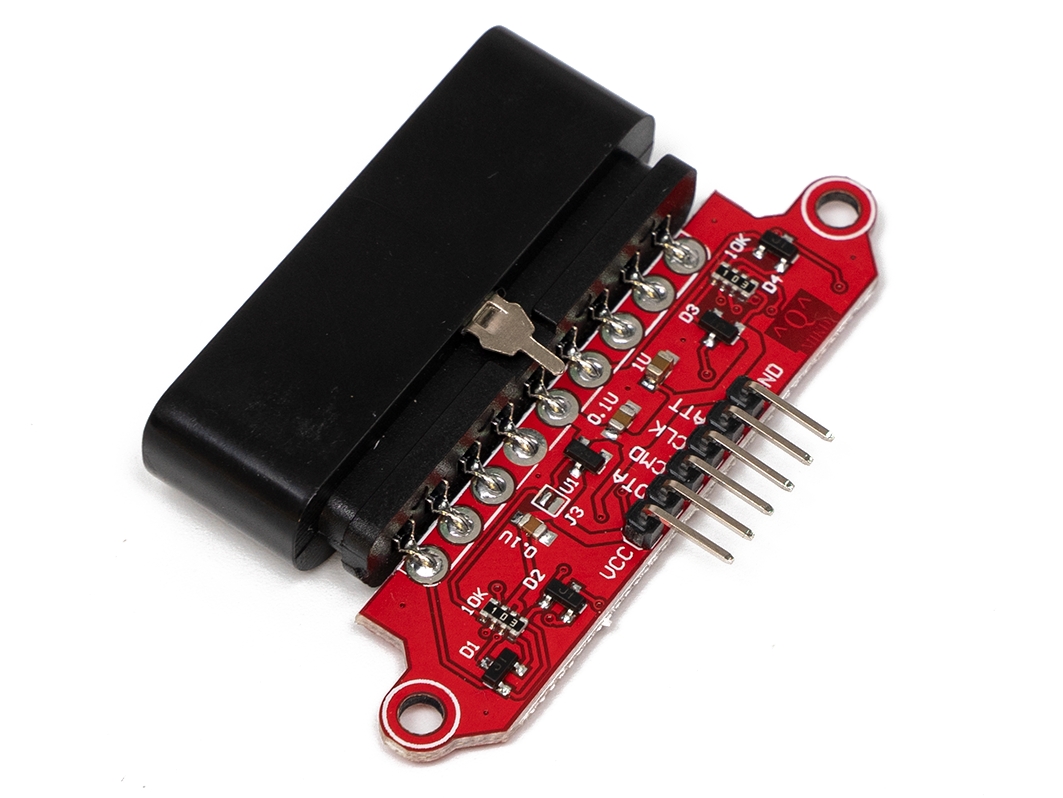

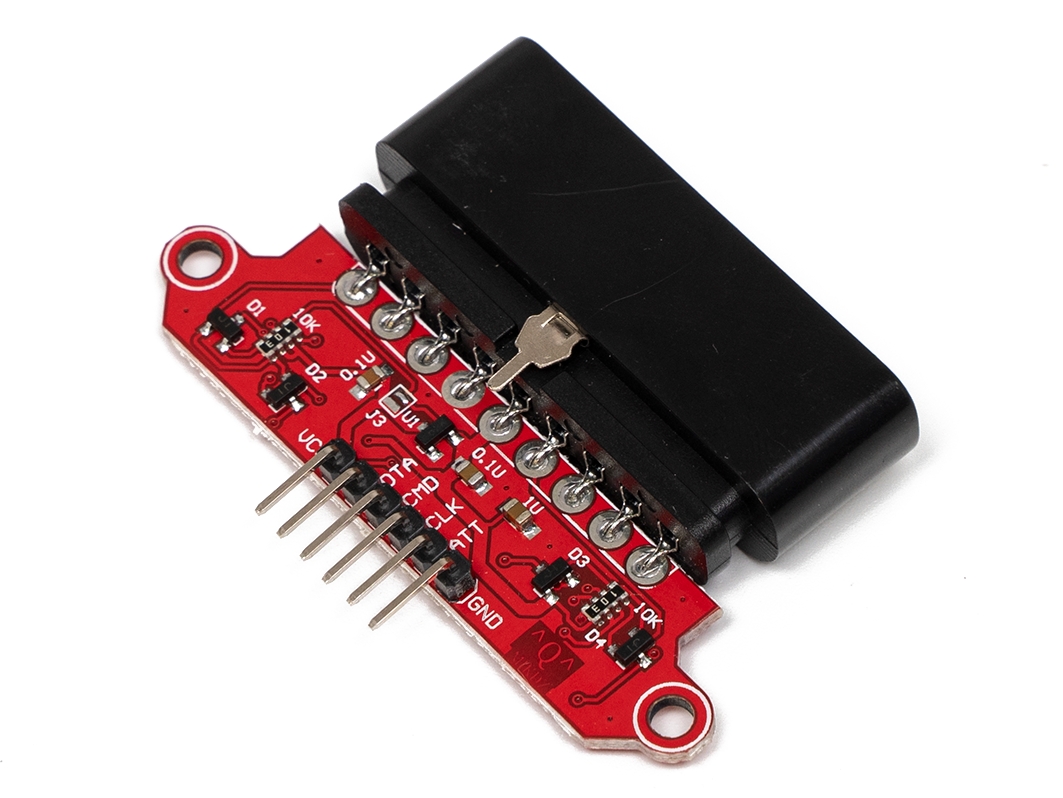

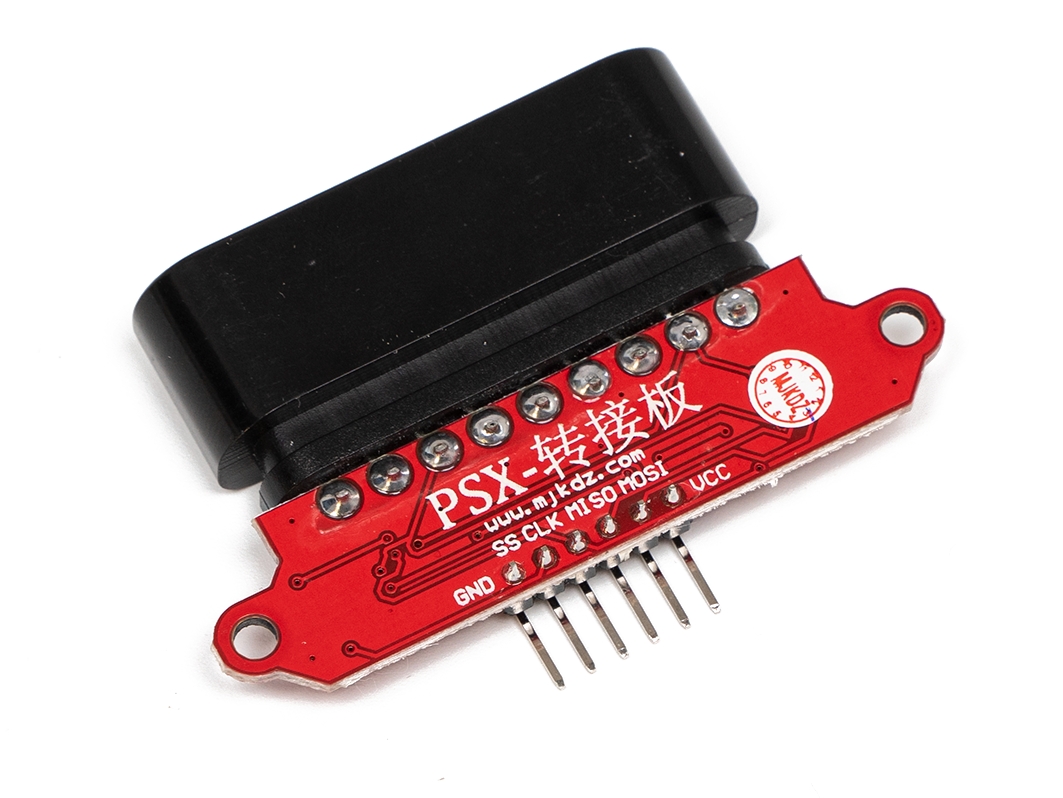

Адаптер PSX (Для геймпада DualShock от PS2)
Адаптер PSX (Для геймпада DualShock от PS2)— для удобного подключенияDualShock от PS2 к контроллерам Arduino, ESP. Это один из самыхудобных геймпадов, с помощью которого вы легко сможете создать систему управления роботами, сервоприводами и другими устройствами.
Общие сведения
Адаптер PSX (Для геймпада DualShock от PS2) — для удобного подключения DualShock от PS2 к контроллерам Arduino, ESP. Это один из самых удобных геймпадов, с помощью которого вы легко сможете создать систему управления роботами, сервоприводами и другими устройствами.
Видео
Подключение
При использовании библиотеки PS2X в настройках можно указать, к каким выводам подключен приёмник. Ниже приведено стандартное подключение.
| Вывод приёмника | Вывод Arduino |
| GND | GND |
| VCC | 3.3/5В |
| DAT | 8 |
| CMD | 7 |
| CLK | 9 |
| CS | 6 |
Питание
Входное напряжение 5В или 3,3В постоянного тока, подаётся на выводы Vcc (V) и GND (G).
Стоит отметить, что приёмник геймпада весьма чувствителен к питанию, в связи с чем мы рекомендуем вам воспользоваться Battery Shield для подачи уверенного стабильного питания на плату.
Комплектация
- 1х Адаптер PSX;
