Общие сведения

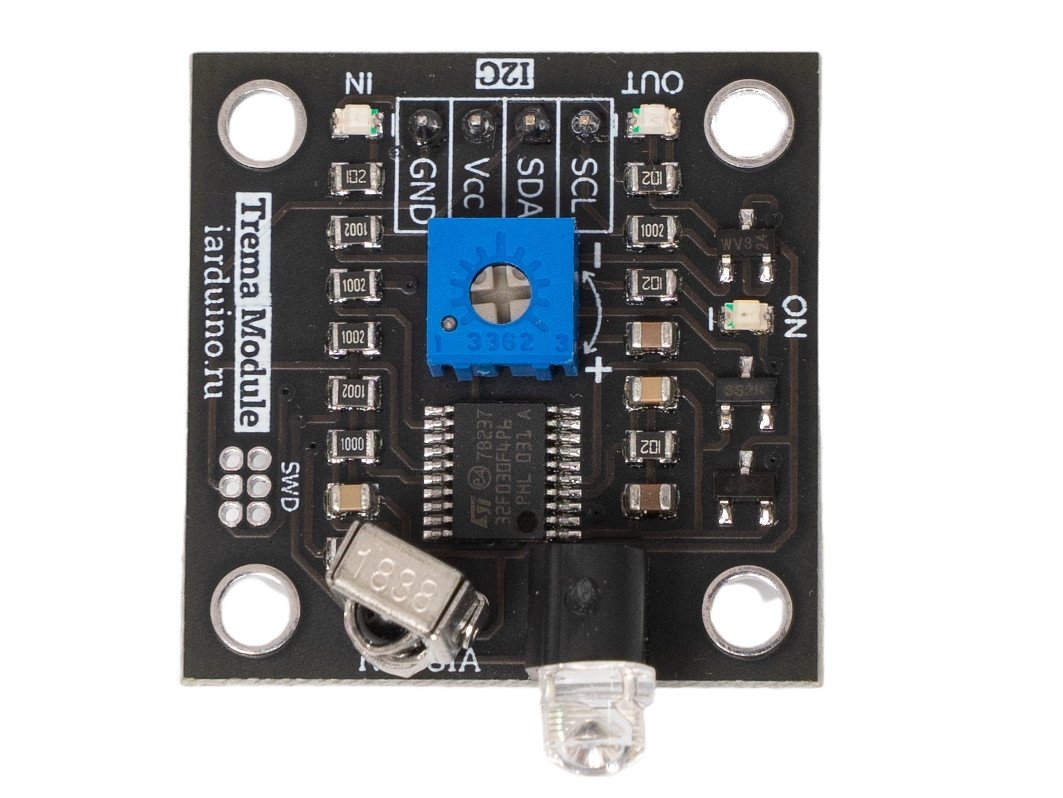

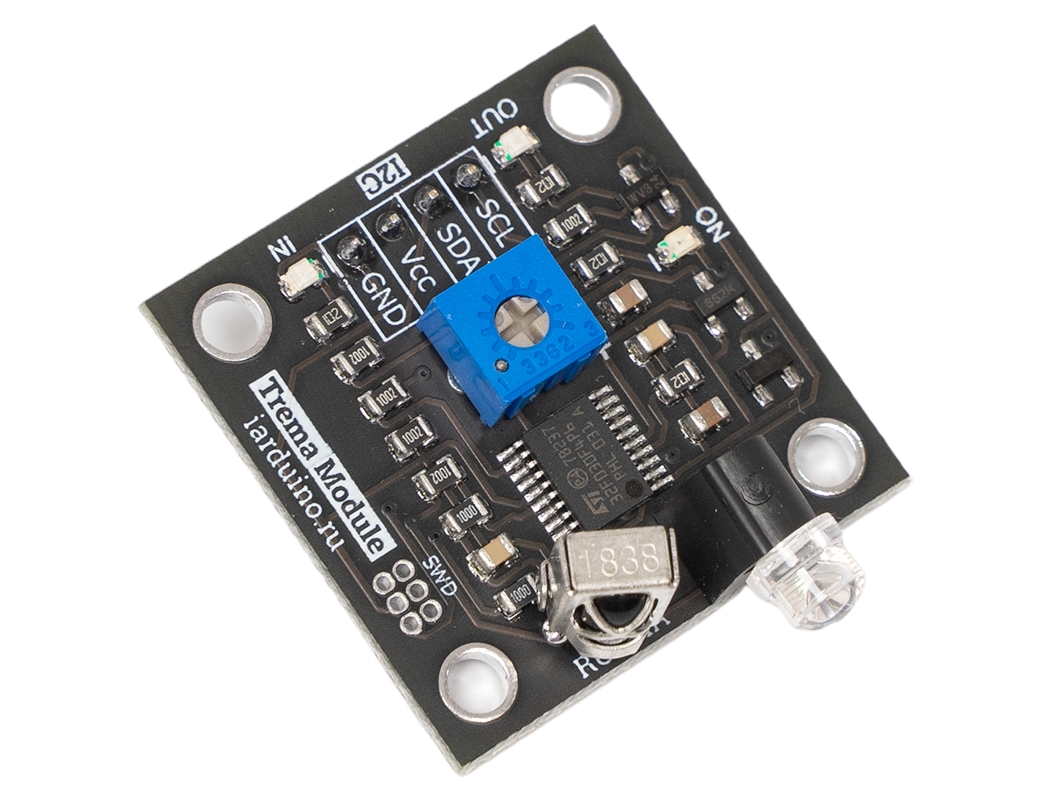

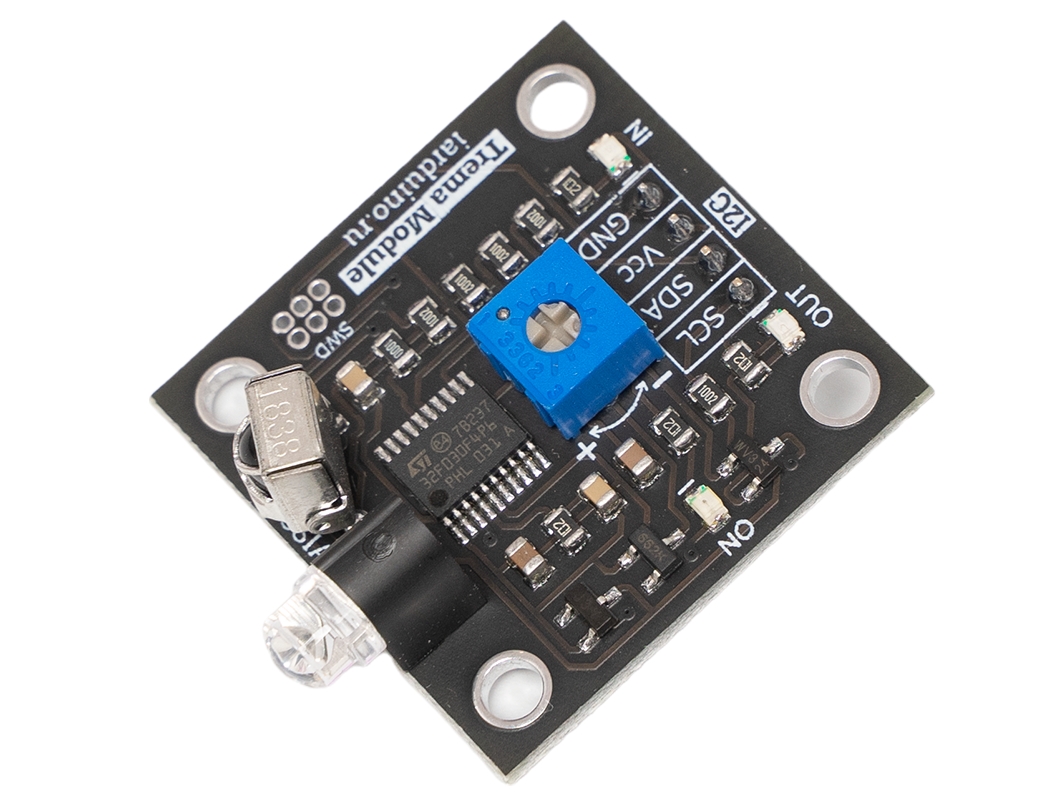

Trema модуль - ИК-приемник/передатчик, I2C-flash - является устройством для беспроводного обмена данными по ИК-каналу. Модуль позволяет передавать данные на устройства с управлением от ИК пультов ДУ, обмениваться данными с подобными себе модулями и получать данные от ИК пультов ДУ, и модулей линейки «Дорожное движение». Управление модулем ИК-приёмопередатчика осуществляется по шине I2C.

Модуль относится к серии «Flash», а значит к одной шине I2C можно подключить более 100 модулей, так как их адрес на шине I2C (по умолчанию 0x09), хранящийся в энергонезависимой памяти, можно менять программно.

Подробнее про модуль.

Видео

Редактируется...

Характеристики

• Напряжение питания: 3,3 В или 5 В, поддерживаются оба напряжения.

• Ток потребляемый модулем: до 20 мА (при управлении шлагбаумом).
• Дальность ИК-связи передатчика: от 20 см до 4 м (регулируется вручную).
• Интерфейс: I2C.
• Скорость шины I2C: 100 кбит/с.
• Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
• Уровень логической 1 на линиях шины I2C: Vcc.
• Рабочая температура: от -20 до +70 °С.
• Габариты: 30 х 30 мм.
• Вес: 5 г.

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

По умолчанию все модули FLASH-I2C имеют установленный адрес 0х09.

— Перед подключением 1 модуля к шине I2C настоятельно рекомендуется изменить адрес модуля.

— При подключении 2 и более FLASH-I2C модулей к шине необходимо в обязательном порядке предварительно изменить адрес каждого модуля, после чего уже подключать их к шине.

Более подробно о том, как это сделать, а так же о многом другом, что касается работы FLASH-I2C модулей, вы можете прочесть в этой статье.
