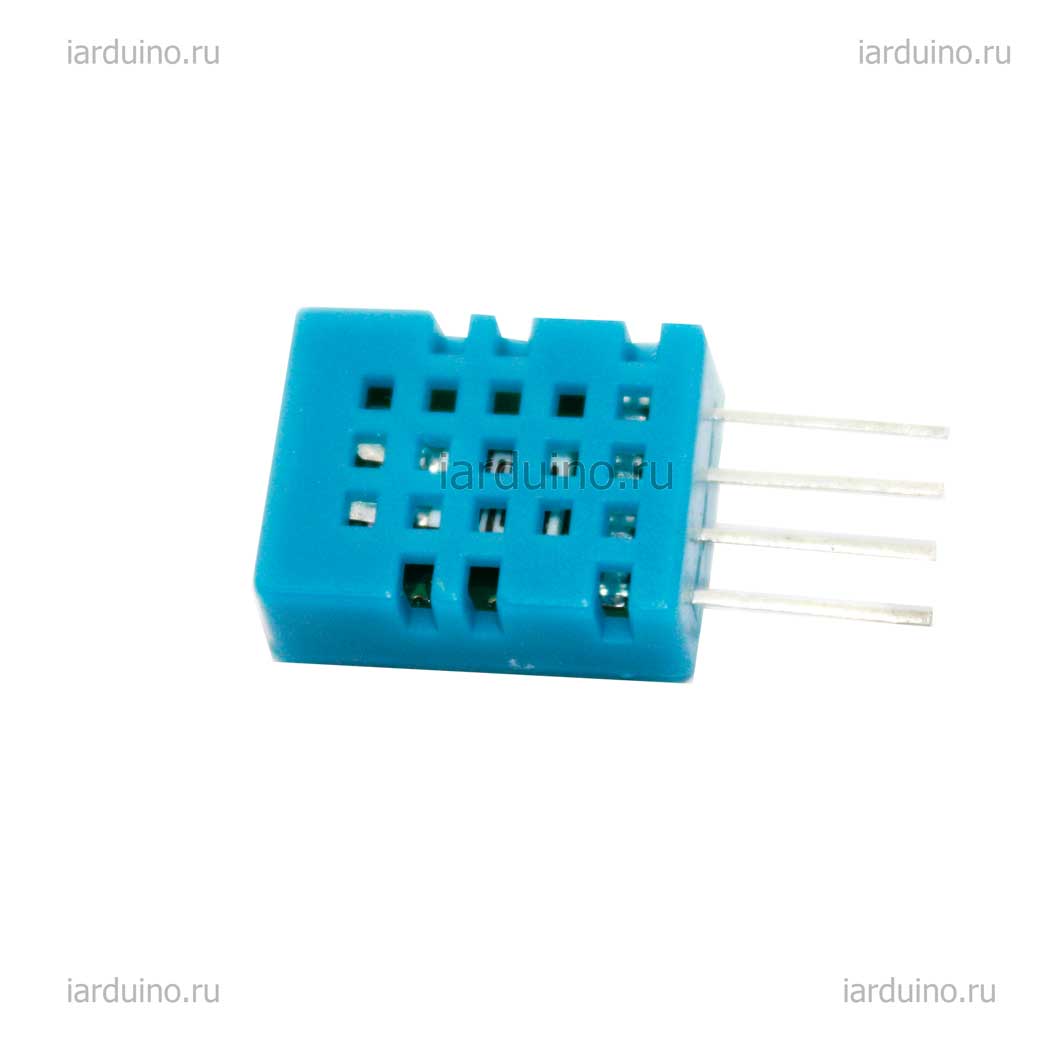

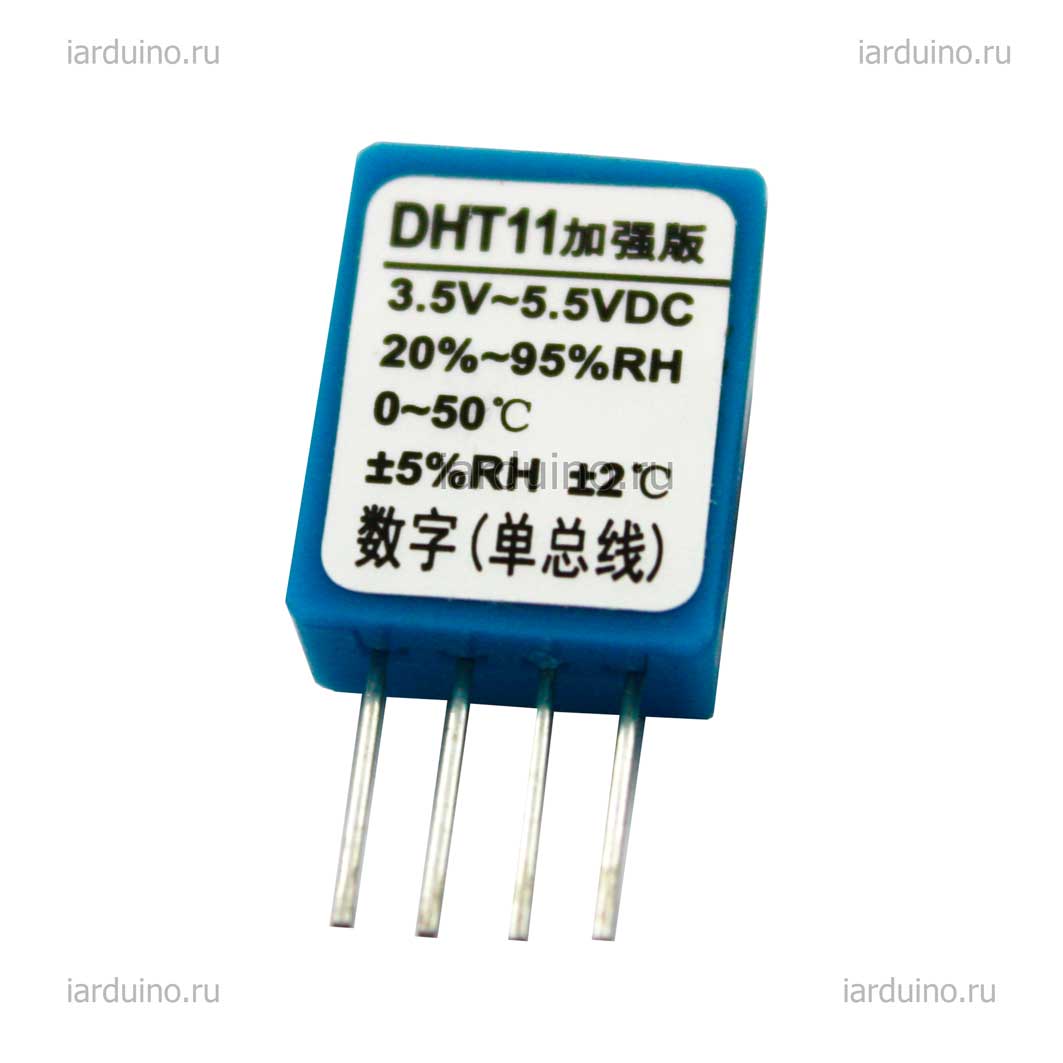

DHT11 цифровой датчик температуры и влажности для Arduino

Общие сведения

Датчик температуры и влажности DHT11 — позволяет получать показания температуры и влажности по одной линии данных. Модуль будет полезен в проектах климат-контроля для теплиц или помещений.

Характеристики

• Питание: 3,3-5,5В;
• Потребляемый ток:
  • В режиме ожидания: до 0,1 мА.
  • В режиме измерений: до 2,5 мА.
• Измерение температуры:
  • Допустимый диапазон: 0°C ... 50°C.
  • Максимальная погрешность: ±2°C.
  • Разрешение шкалы: 1°C.
• Измерение относительной влажности:
  • Допустимый диапазон: 20 ... 90 %
  • Максимальная погрешность: ±5% при t=25°C
  • Разрешение шкалы: 1%
• Минимальное время между считываниями показаний: 2 сек

Подключение

Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.

Для подключения датчика к Arduino вам понадобится резистор номиналом 10 кОм.

Для подключения к Arduino вы так же можете воспользоваться Trema-модулем Pull Switch.

Подробнее о датчике

Для работы с датчиком предлагаем вам воспользоваться библиотекой iarduino_DHT.

Примеры

Получение данных от датчика DHT11.

#include  // Подключаем библиотеку для работы с датчиком DHTiarduino_DHT sensor(4);   // Объявляем объект, указывая номер вывода, к которому подключён модульvoid setup(){  Serial.begin(9600);     // Инициируем передачу данных в монитор последовательного порта, на скорости 9600 бод  delay(1000);            // Приостанавливаем выполнение скетча на 1 секунду, для перехода датчика в активное состояние}void loop(){                   Serial.print("CEHCOP B KOMHATE: ");  switch(sensor.read()){  // Читаем показания датчика    case DHT_OK:             Serial.println((String) sensor.hum + "% - " + sensor.tem + "*C"); break;    case DHT_ERROR_CHECKSUM: Serial.println("HE PABEHCTBO KC");                                break;    case DHT_ERROR_DATA:     Serial.println("OTBET HE COOTBETCTB. CEHCOPAM 'DHT'");            break;    case DHT_ERROR_NO_REPLY: Serial.println("HET OTBETA");                                     break;    default:                 Serial.println("ERROR");                                          break;  } delay(2000);          // Приостанавливаем выполнение скетча на 2 секунды, между выводами показаний}

Комплектация

• 1х датчик DHT11;

Ссылки

• DataSheet;
• Библиотека iarduino_DHT, для работы с датчиками DHT11 и DHT22.
