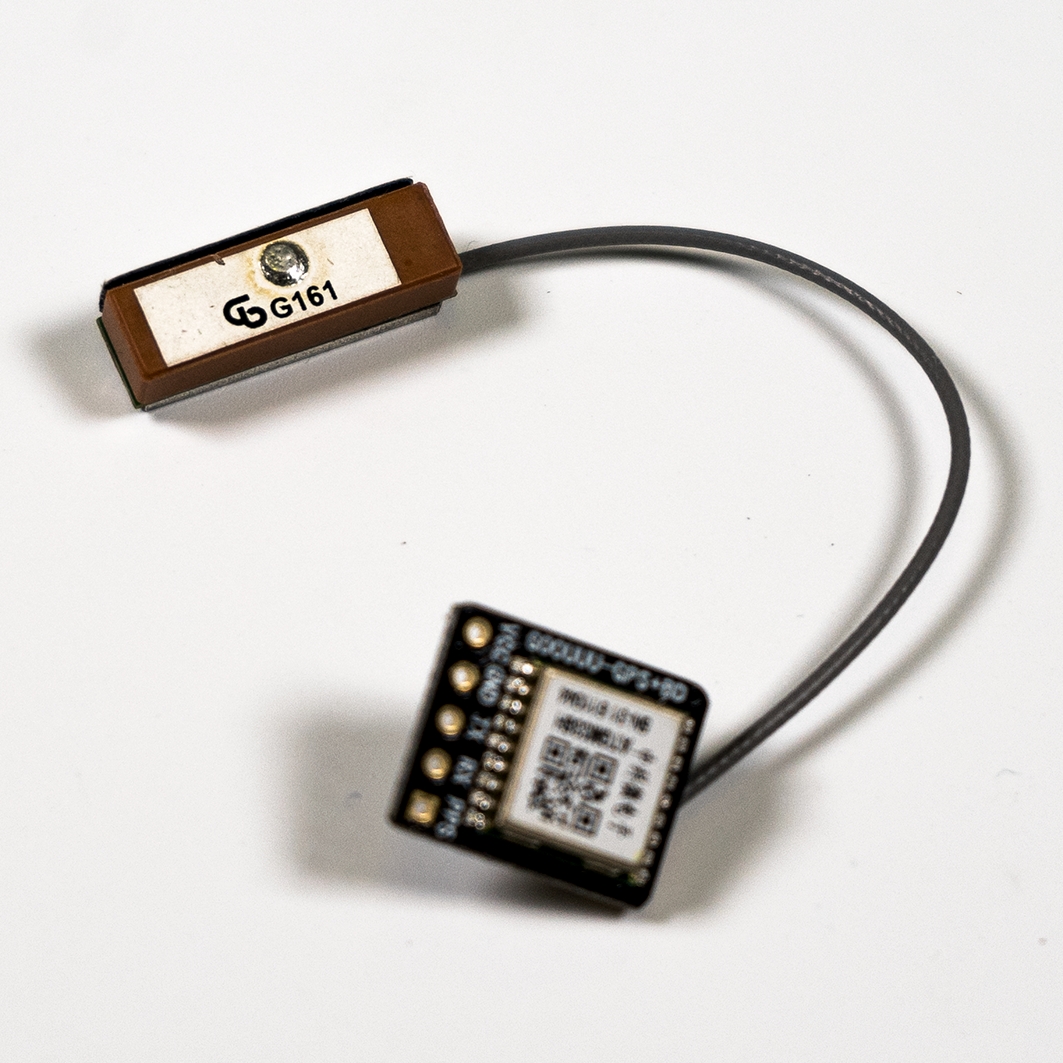

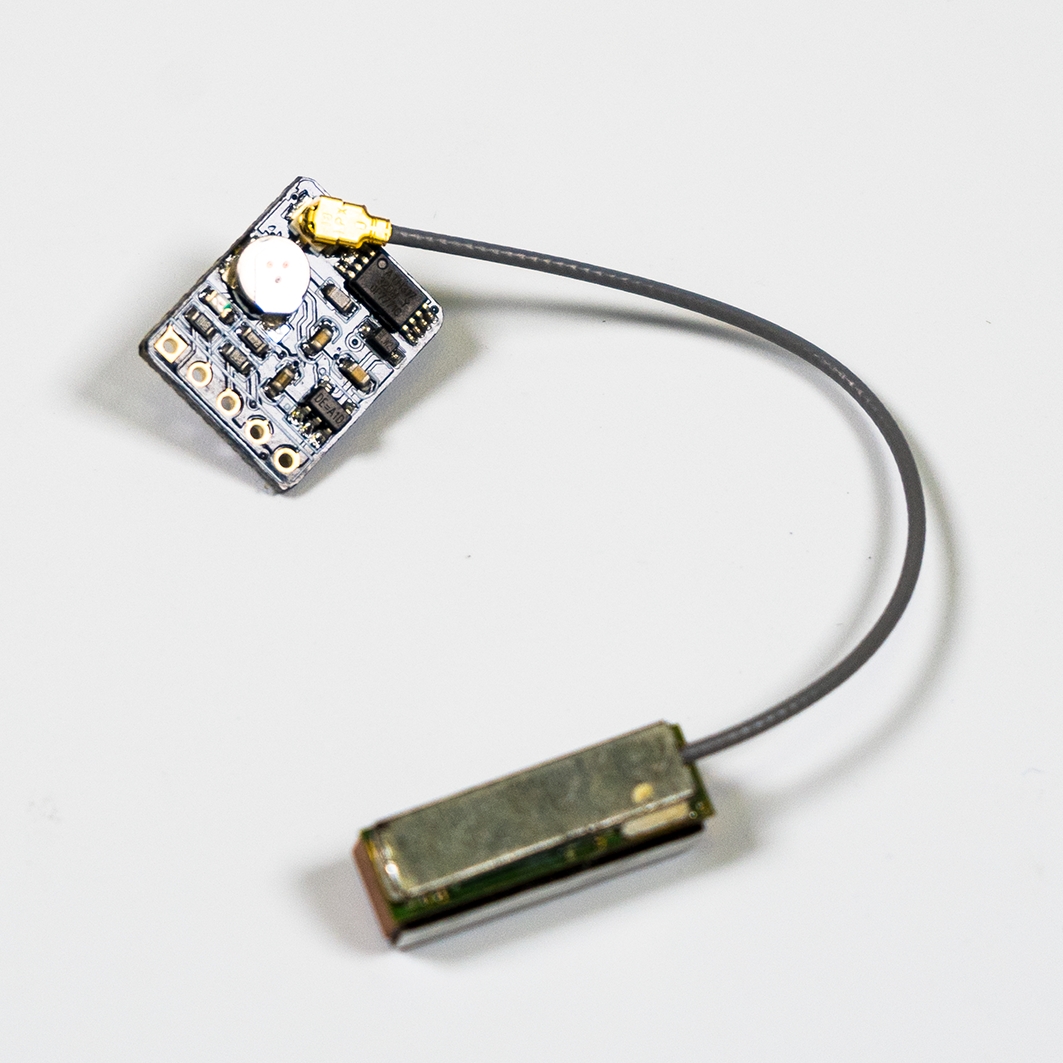

GPS модуль, ATGM336H

Общие сведения

Модуль GPS ATGM336H — GPS-модуль, позволяющий получать координаты устройств с помощью системы глобального позиционирования.

Модуль построен на базе GPS-чипа AT6558, имеет встроенную память и резервную батарею для хранения настроек.

Характеристики

• Приём сигнала: BDS/GPS/GLONASS/GALILEO/QZSS/SBAS
• Время холодного старта: ≤35сек;
• Время горячего старта: ≤1сек;
• Точность позиционирования: <2м;
• Частота обновления: 1 Гц (по умолчанию)，10 Гц максимально;
• Скорость порта：4800~115200бод;
• Формат данных: 8 бит,без проверки, 1 стоп-бит;
• Протокол: NMEA0183;
• Максимальная высота: 18000м;
• Интерфейс: UART;
• Питание: 5В;
• Питание резервной батареи: 3В
• Ток потребления: <25мА (3.3В);
• Рабочая температура: -40 ~ +85℃;
• Размеры: 10.1мм×9.7мм×2.4мм;
• Вес: 0.6г;

Подключение

Модуль имеет 5 выводов:

• VCC — 5В;
• GND — GND
• TX — RX
• RX — TX
• PPS — вывод с резервной батарейки для получения времени — цифровой вывод;

Комплектация

• 1х GPS-модуль ATGM336H;
• 1х антенна;
