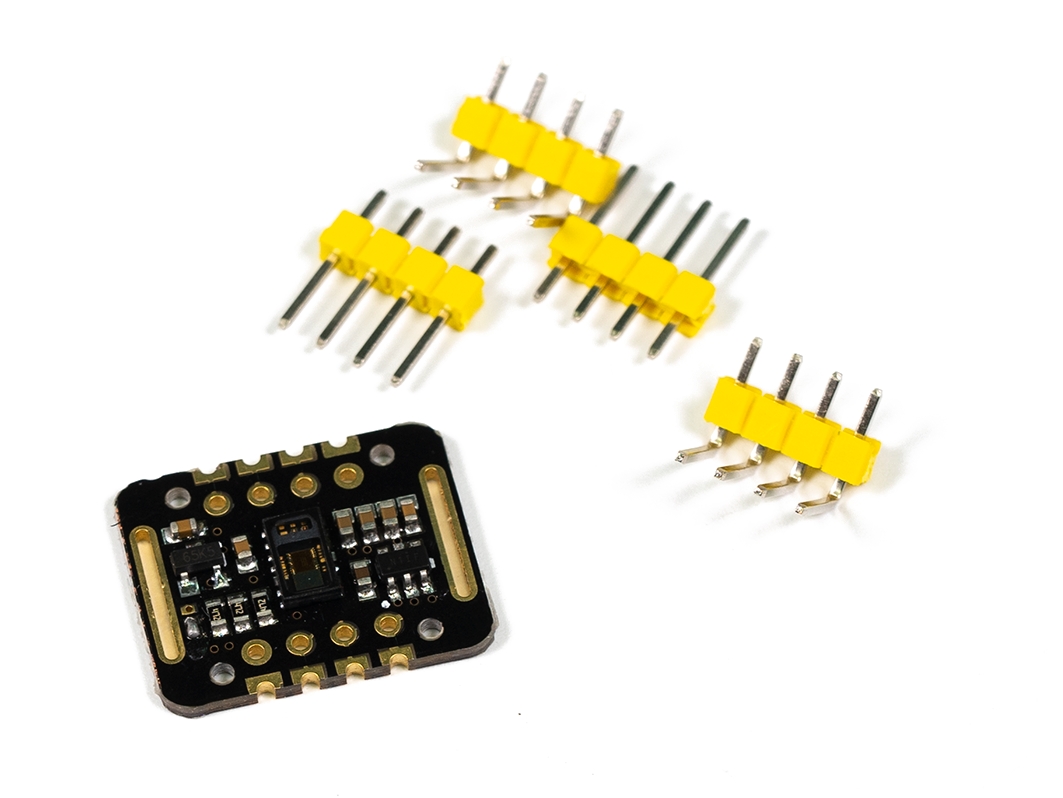

Цифровой датчик пульса и уровня SpO2, MAX30102, I2C
Датчикпульсоксиметрии MAX30102 — плата с интегрированным сенсорным модулем, которая позволяет определять частоту сердечных сокращений, то есть пульс, а так жеуровень насыщения крови кислородом (SpO2). Помимо этого, в сенсор встроен температурный датчик, с помощью котороговы можете получить значение температуры(в Цельсиях и Фаренгейтах) окружающей среды.
Общие сведения
Датчик пульсоксиметрии MAX30102 — плата с интегрированным сенсорным модулем, которая позволяет определять частоту сердечных сокращений, то есть пульс, а так же уровень насыщения крови кислородом (SpO2). Помимо этого, в сенсор встроен температурный датчик, с помощью которого вы можете получить значение температуры (в Цельсиях и Фаренгейтах) окружающей среды.
Видео
Характеристики
- Оптический модуль с возможностью измерения ЧСС (пульс), SpO2 (степень насыщения крови кислородом) и температуры среды;
- Адрес на шине I2C: 0x57;
- Входное напряжение: 5В;
- Габариты датчика: 15.5мм х 19.5мм х 2.5мм (без гребёнки);
- Рабочая температура: -40°С ... +85°С;
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Так как датчик работает по шине I2C, то его выводы подключаются следующим образом:
| MAX30102 | Trema Shield |
|---|---|
| VIN | Vcc |
| SDA | SDA |
| SCL | SCL |
| GND | Gnd |
Питание
Датчик питается от напряжения 5 В.
Подробнее о датчике
Датчик предназначен для создания портативных носимых приборов контроля сердечного ритма и насыщенности крови кислородом.
В состав самой микросхемы входят светодиоды (ИК- и красного цвета), а так же фотоприемник и оптические элементы. Важно так же отметить, что полученные сигналы имеют низкий уровень шума. В ходе измерений испускаемый красный и инфракрасный свет регулируется встроенными программными методами за счёт изменения интенсивности свечения и его (свечения) длительности.
Датчик может быть программно переведен в режим ожидания, а благодаря технологии сверхнизкого потребления энергии в режиме ожидания ток потребления будет практически нулевой.
Примеры
Во время измерения любых значений необходимо, чтобы палец находился в постоянном зафиксированном положении и давил на сенсор с постоянным неизменяющимся давлением (лёгкое нажатие), или же, в случае с расположением на запястье, находился в неподвижном положении всё время измерений. Для решения этой задачи предлагается воспользоваться обычной канцелярской резинкой или ремешком, которые стоит продеть в петли модуля и зафиксировать модуль на пальце или запястье. В противном случае точность измерений может существенно снизиться.
