Символьный дисплей голубая подсветка LCD1602 IIC/I2C
Символьный дисплей LCD1602 I2C с синей подсветкой— жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 32 символов (16 столбцов, 02 строки). Дисплей оснащён платой конвертером для преобразования параллельного 8-битного интерфейса дисплея в шину I2C по которой он и подключается к Arduino по адресу 0x3F или 0x27. Примеры работы с символьными дисплеями описаны в разделе WiKi - Работа с символьными ЖК дисплеями.
Используйте символьный дисплей LCD1602 I²C PCF8574 для вывода информации в текстовом виде. Знакосинтезирующий экран 16×2 поможет отобразить 2 строки по 16 символов белым текстом на синей подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.
Дисплей LCD1602 I²C оснащён LCD конвертором PCF8574, который позволяет управлять дисплеем всего по двум сигнальным проводам.
Подробности

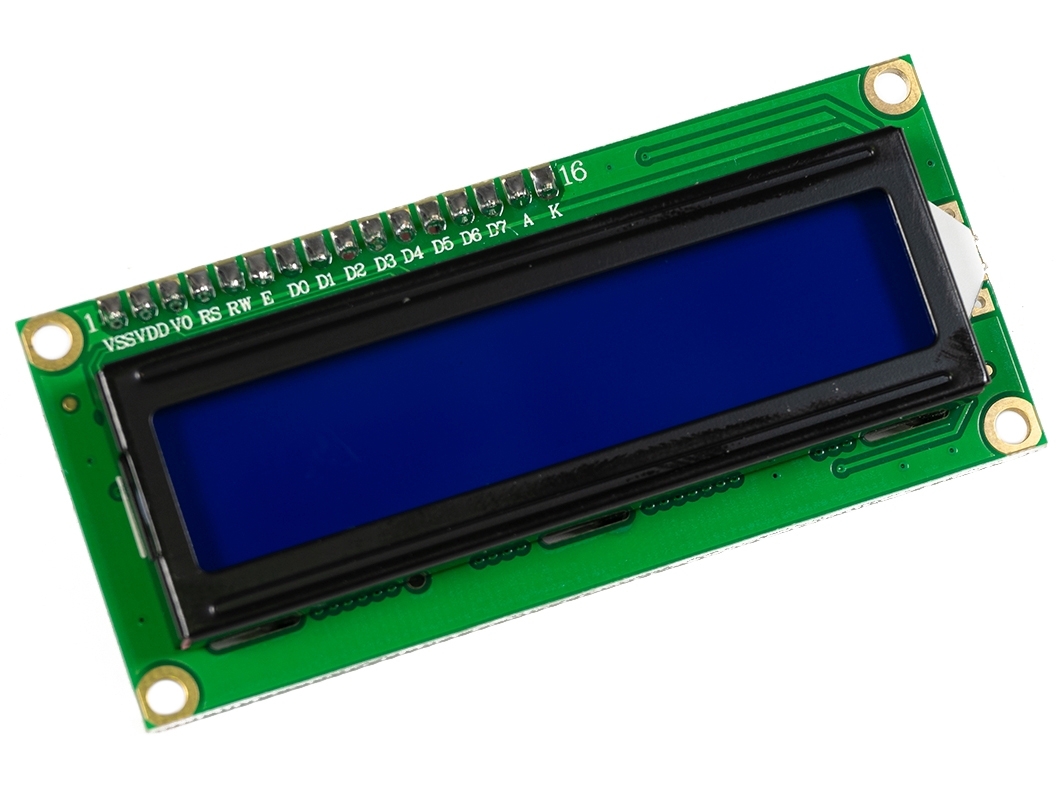

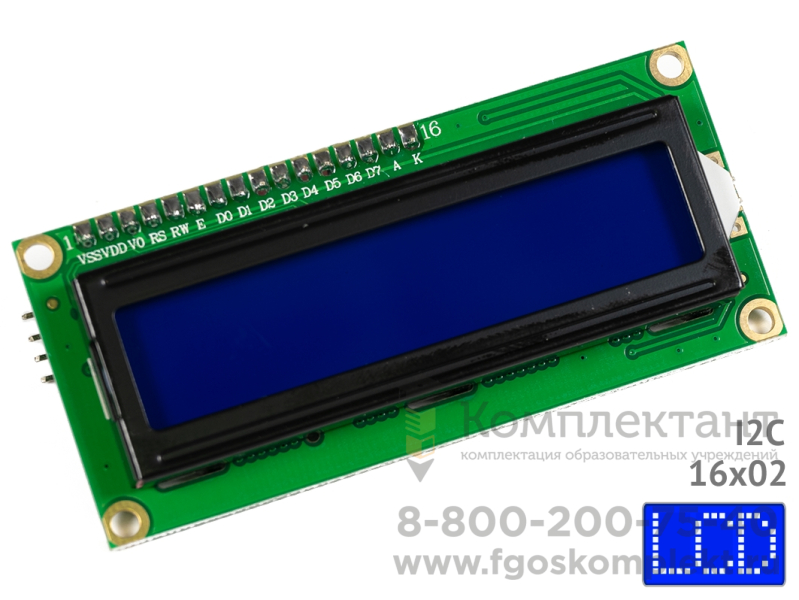

Текстовый дисплей 16×2 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 2 строки по 16 символов белым текстом на синей подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.
Каждый символ состоит из отдельного знакоместа 5×8 пикселей.

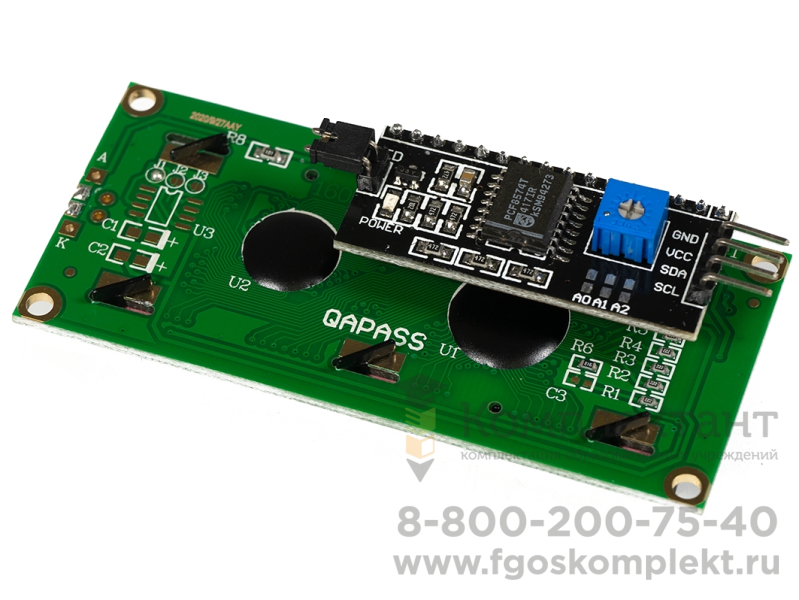

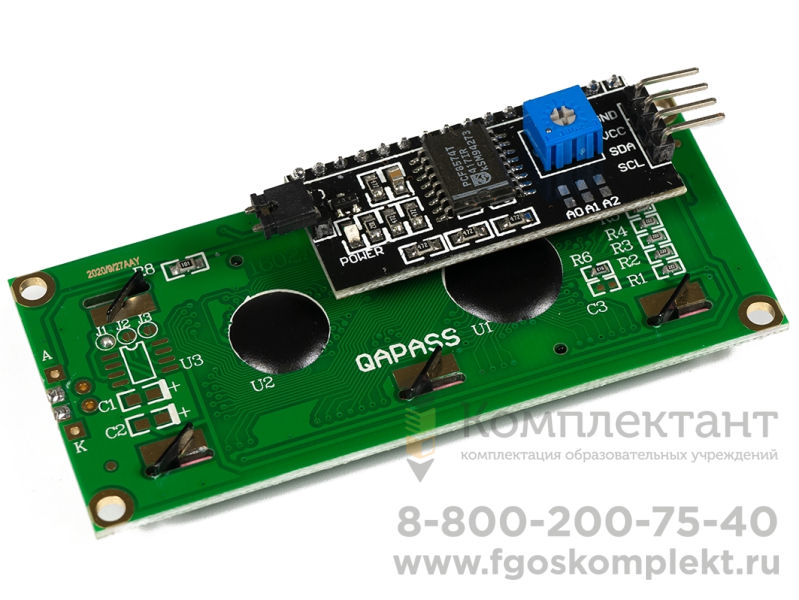

Для экономии пинов микроконтроллера на плате дисплейного модуля распаян LCD конвертор PCF8574, который преобразует штатный 8-битный параллельный интерфейс индикатора в шину I²C с адресом 0x27
или 0x3F
. В итоге вы можете подключать дисплей к контроллеру всего по двум проводам.
Советуем обратить внимания на модель дисплея LCD1602 I²C с распаянным LCD конвертором Flash-I²C, который является более продвинутой версией конвертера PCF8574.
