LCD1601 Символьный дисплей 16x1, зеленая подсветка
Используйте символьный дисплей LCD1601 для вывода информации в текстовом виде. Знакосинтезирующий экран 16×1 поможет отобразить 1 строку по 16 символов чёрным текстом на зелёной подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.
Подробности

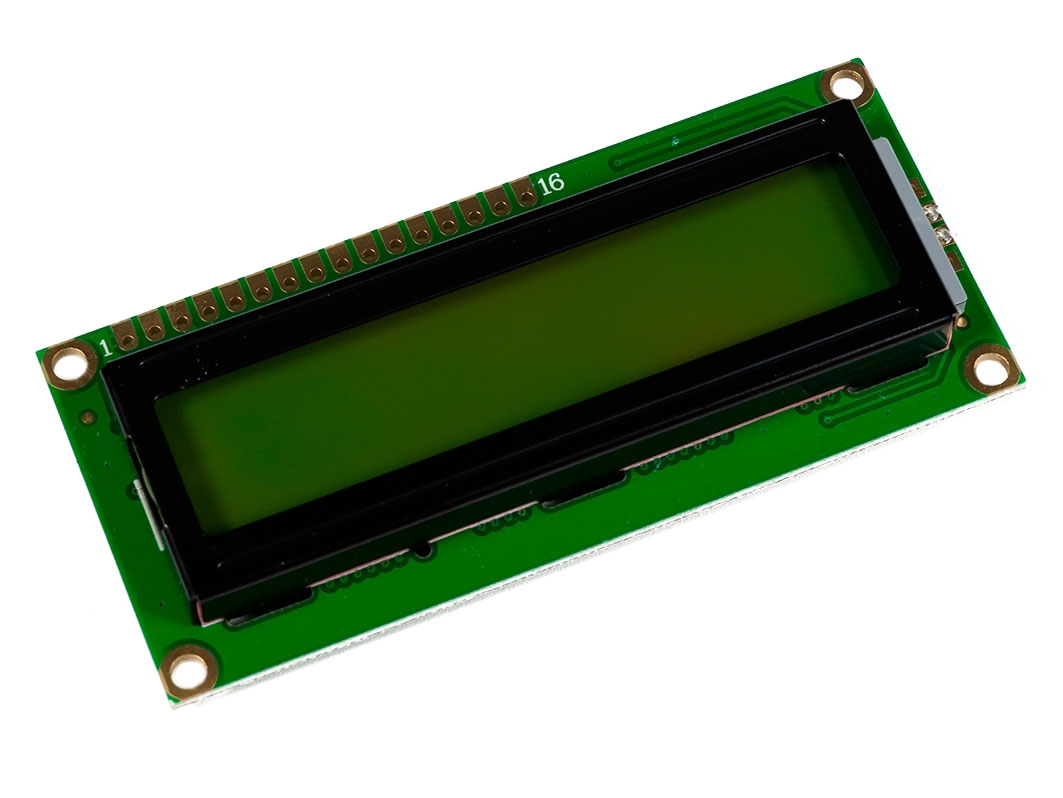

Текстовый дисплей 16×1 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 1 строку по 16 символов чёрным текстом на зелёной подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.
Каждый символ состоит из отдельного знакоместа 5×8 пикселей.
Подключение
На плате дисплея выведено 16 контактов под пайку для подведения питания и взаимодействия с управляющей электроникой. Для коммуникации вам скорей всего понадобится контактная колодка PLS-40, которую необходимо припаять с помощью паяльника.
Для тех кто впервые столкнулись с пайкой, мы приготовили специальные наборы инструментов c базовой и расширенной комплектацией. Так что можно не ломать голову в поисках инструментов и сосредоточится на процессе.
