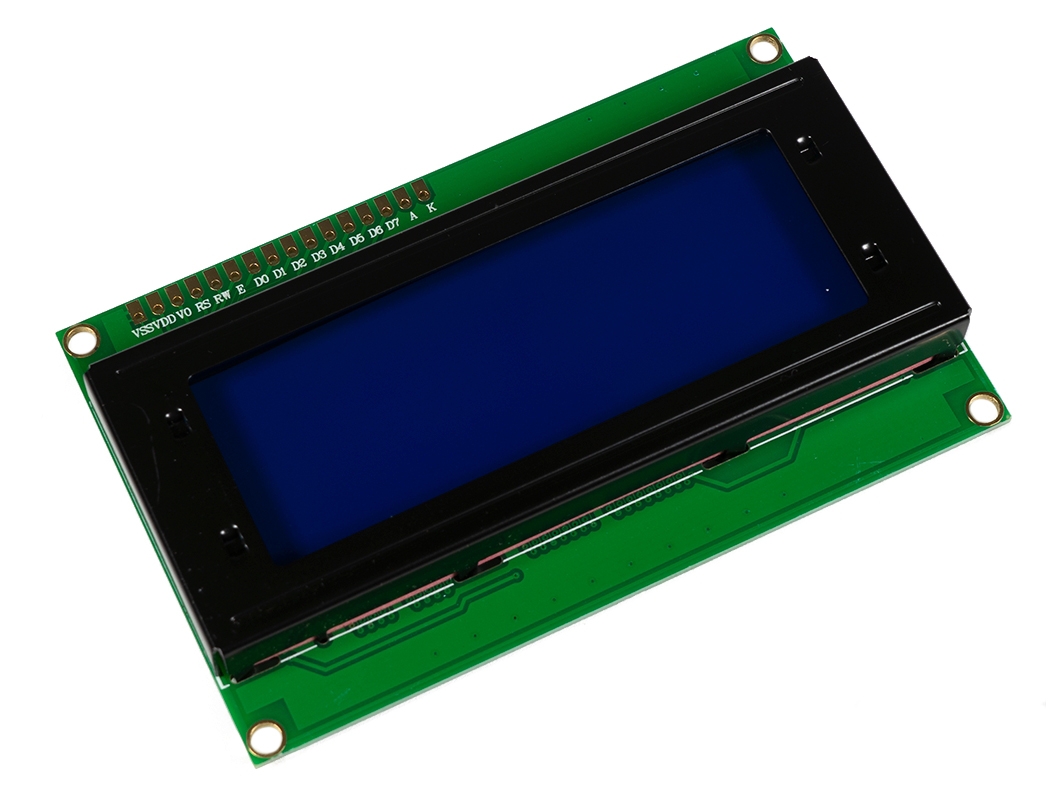

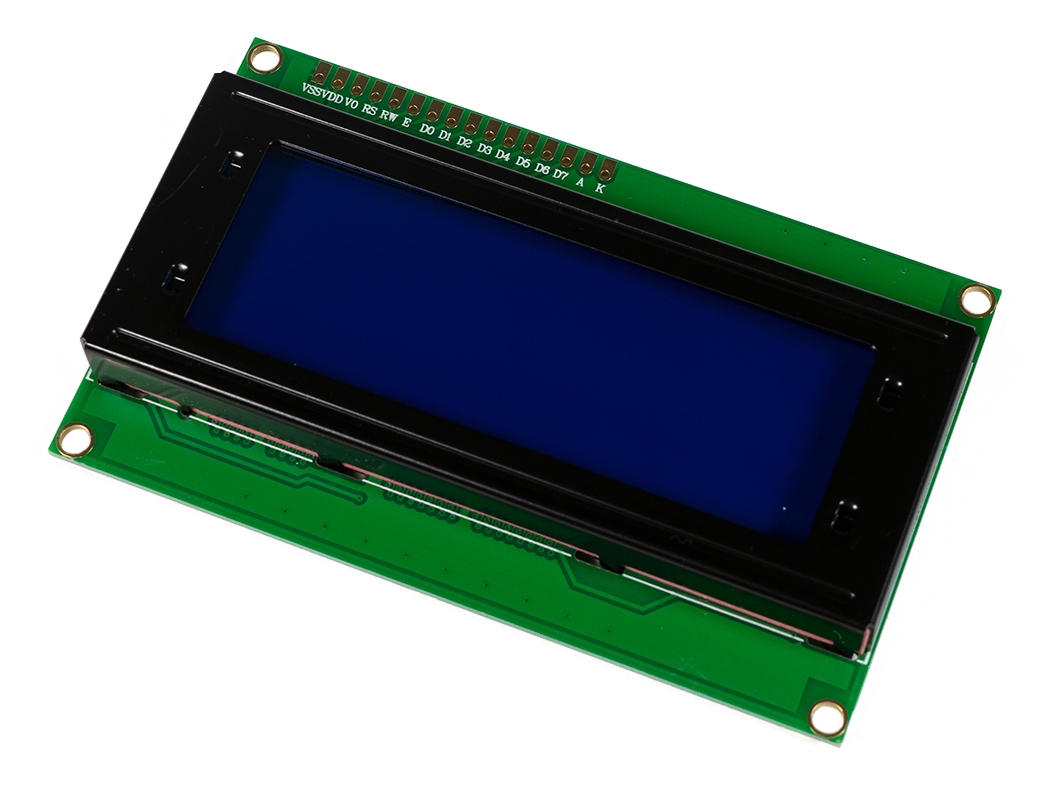

LCD2004 Символьный дисплей голубая подсветка 20x4 для Arduino
Символьный дисплей LCD2004 с голубой подсветкой— жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 80 символов (20 столбцов, 04 строки). Подключение к Arduino осуществляется по синхронному 8-битному параллельному интерфейсу. Примеры работы с символьными дисплеями описаны в разделе WiKi - Работа с символьными ЖК дисплеями.
Используйте символьный дисплей LCD2004 для вывода информации в текстовом виде. Знакосинтезирующий экран 20×4 поможет отобразить 4 строки по 20 символов белым текстом на синей подсветке. Символьные дисплеи используются в домашних охранных системах, робототехнике, МФУ-устройствах, вендинговых автоматах и турникетах общественного транспорта.
Подробности
Текстовый дисплей 20×4 выполнен на жидкокристаллической матрице LCD (Liquid Crystal Display), которая отображает 4 строки по 20 символов белым текстом на синей подсветке. Матрица экрана подключена к контроллеру Hitachi HD44780, который позволяет выводить цифры, латиницу и набор зашитых типографских символов. В памяти дисплея также можно создать до 8 собственных символов.
Каждый символ состоит из отдельного знакоместа 5×8 пикселей.
Подключение

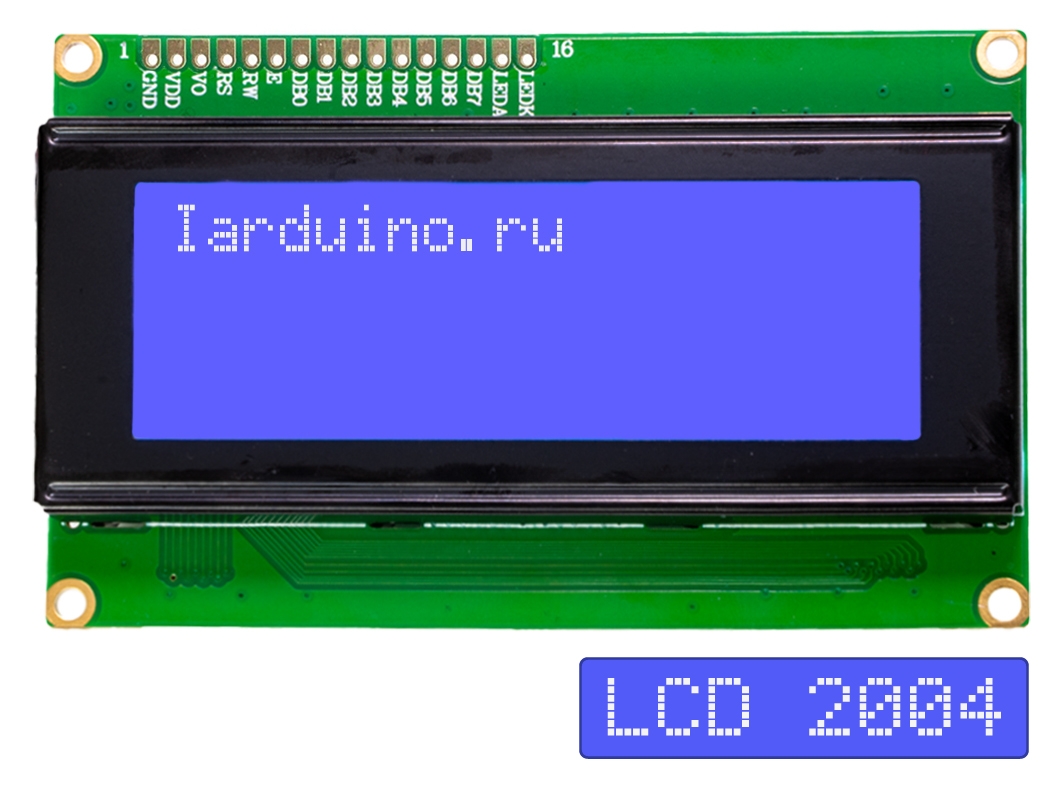

На плате дисплея выведено 16 контактов под пайку для подведения питания и взаимодействия с управляющей электроникой. Для коммуникации вам скорей всего понадобится контактная колодка PLS-40, которую необходимо припаять с помощью паяльника.
Для тех кто впервые столкнулись с пайкой, мы приготовили специальные наборы инструментов c базовой и расширенной комплектацией. Так что можно не ломать голову в поисках инструментов и сосредоточится на процессе.
