Электрифицированный стенд "Схема силовых и вспомогательных цепей управления электропоезда ЭД4М" (с компьютерным управлением)

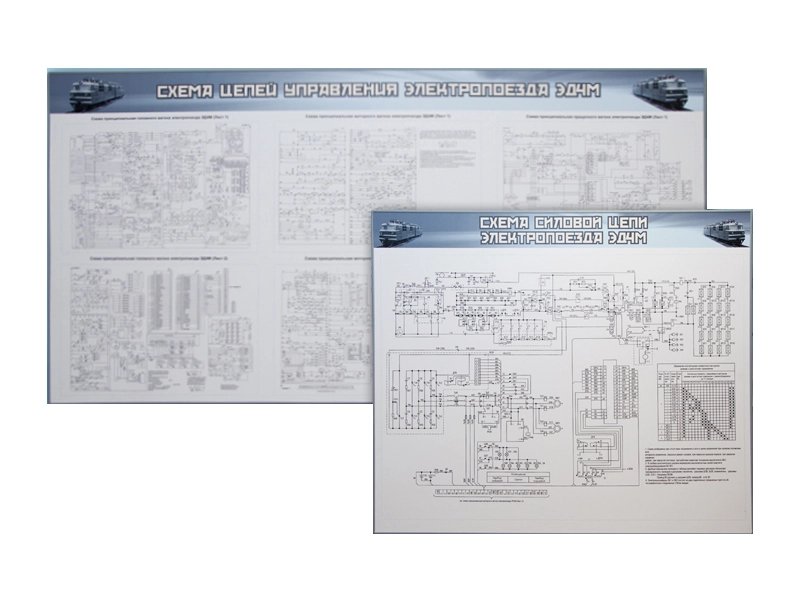

Электрифицированный стенд "Схема силовых и вспомогательных цепей управления электропоезд ЭД4М" представляет собой двухсекционную светодинамическую панель, на которой изображены схемы цепей электропоезда. На каждой секции панели светодиодами разных цветов обозначены:

1. Схема силовых цепей управления электропоезда ЭД4М.
2. Схема вспомогательных цепей управления электропоезда ЭД4М.

Логика работы ЭД4М на экране компьютера представлена в виде дерева слева направо, где имеется два типа окошек - с названием цепи и со стрелкой. Первые могут быть активные (подсвечивают определенные цепи на схеме) и пассивные (служат только смыслу построения логики). Вторые окошки служат для передвижения по дереву логики.
При помощи стенда преподаватель в наглядной и интерактивной форме может продемонстрировать принципы построения схем, а также функциональное назначение отдельных узлов электропоезда ЭД4М. Стенд имеет специальное антибликовое покрытие.
Управление работой стенда осуществляется с помощью программы, запускаемой с персонального компьютера.

Комплектация

1. Электрифицированный стенд
2. ПК управления
3. Кабель питания
4. Комплект соединительных кабелей
5. Документация:
6. Паспорт изделия с руководством по эксплуатации

Документация

Паспорт изделия с руководством по эксплуатации

Технические характеристики

Основа: поливинилхлорид 6 мм
Каркас: П-образный обкладочный алюминиевый профиль толщиной 3 мм, шириной 40 мм, окрашенный методом порошковой покраски
Способ резки: лазерный

Габариты, мм

Секция № 1: 1500 х 1500
Секция № 2: 2500 х 1500
