Комплект учебно-лабораторного оборудования "Электромонтаж и наладка релейно-контакторных схем управления"

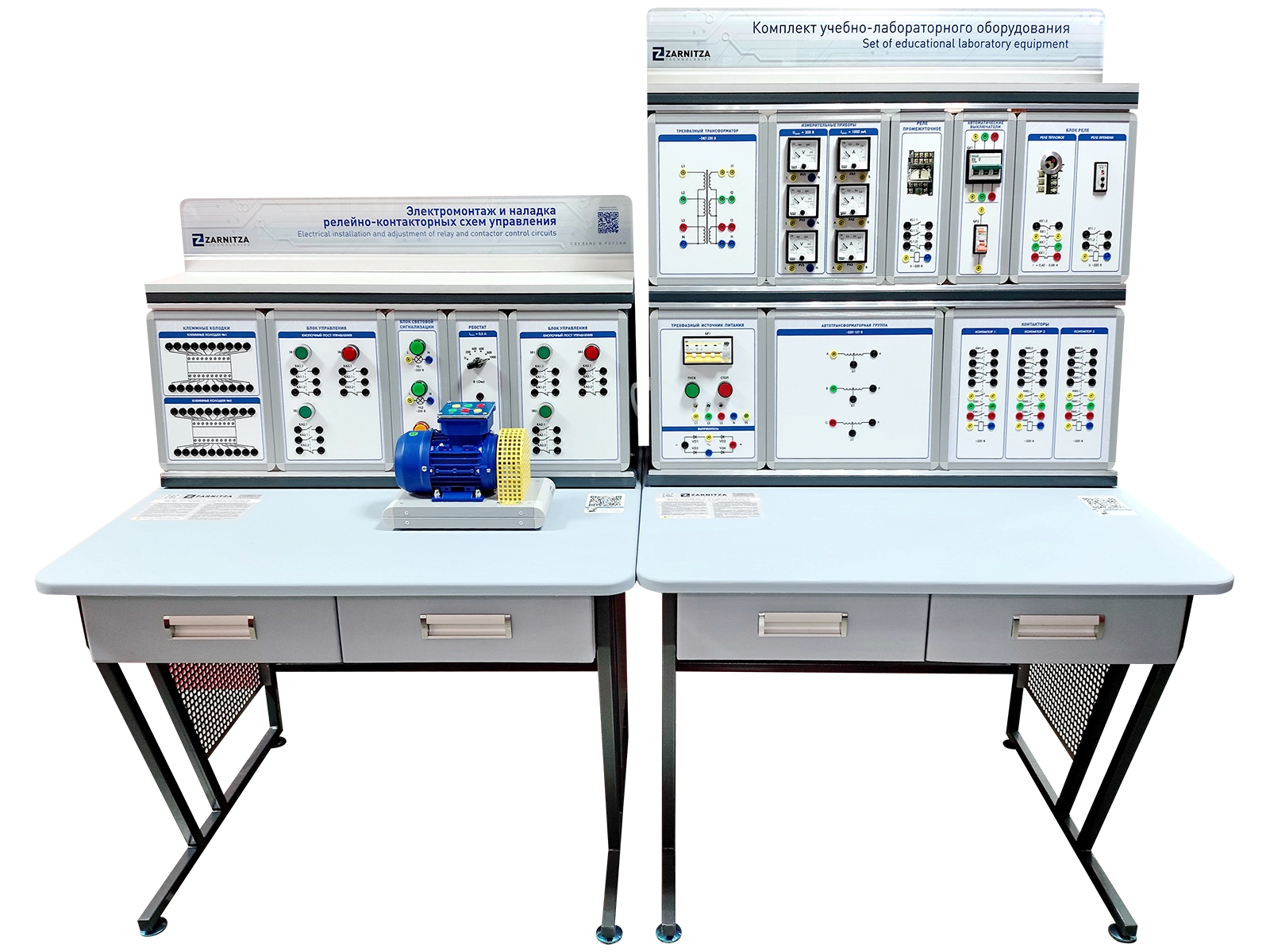

Лабораторный стенд "Электромонтаж и наладка релейно-контакторных схем управления" представляет собой изделие настольного модульного исполнения.
Оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных профессиональных знаний и навыков по одноименному направлению. Оборудование может быть также использовано на семинарах и курсах повышения квалификации электротехнического персонала предприятий и организаций.
Базовая комплектация:
Модуль "Автотрансформаторная группа" | 1 |
Модуль "Блок световой сигнализации" | 1 |
Модуль "Блок реле" | 1 |
Модуль "Блок управления" | 2 |
Модуль "Вольтметр, Амперметр" | 1 |
Модуль "Клеммные колодки" | 1 |
Модуль "Контактор" | 1 |
Модуль "Реле промежуточное" | 1 |
Модуль "Реостат" | 1 |
Модуль "Трехфазный источник питания" | 1 |
Модуль "Трехфазный и однофазный автоматические выключатели" | 1 |
Модуль "Трехфазный трансформатор" | 1 |
Асинхронный двигатель | 1 |
Лабораторный стол с двухсекционным контейнером и двухуровневой рамой | 1 |
Лабораторный стол с двухсекционным контейнером и одноуровневой рамой | 1 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования "Электромонтаж и наладка релейно-контакторных схем управления" (далее стенд) предназначен для проведения лабораторно-практических занятий по приобретению навыков монтажа и наладки системы релейно-контакторного управления асинхронным двигателем с короткозамкнутым ротором.
Комплектация
- Комплект учебно-лабораторного оборудования "Электромонтаж и наладка релейно-контакторных схем управления".
- Асинхронный двигатель.
- Лабораторный стол с двухсекционным контейнером и двухуровневой рамой.
- Лабораторный стол с двухсекционным контейнером и одноуровневой рамой.
- Комплект соединительных проводов и кабелей.
- Вывеска с названием стенда.
- Паспорт изделия.
- Руководств по эксплуатации.
- Методические указания по выполнению лабораторных работ.
Состав
Комплект лабораторных модулей:- Автотрансформаторная группа.
- Блок световой сигнализации.
- Блок реле.
- Блок управления (2 шт.).
- Вольтметр, Амперметр.
- Клеммные колодки.
- Контактор.
- Реле промежуточное.
- Реостат.
- Трехфазный источник питания.
- Трехфазный и однофазный автоматические выключатели.
- Трехфазный трансформатор.
Учебно-методическое пособие по проведению лабораторных работ
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с помощью автотрансформатора.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его пуска с переключением обмотки статора со звезды на треугольник.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и динамического торможения в функции времени.
- Сборка и проверка схемы управления асинхронным двигателем с обеспечением его прямого пуска и реверса.
- Настройка и проверка схемы тепловой защиты асинхронного двигателя, основанной на использовании электротеплового реле.
- Сборка и проверка схемы максимальной токовой защиты асинхронного двигателя, основанной на использовании автоматического выключателя.
