Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)
0
43 015 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2072CL
| Характеристики настольного осциллографа | |
| Серия | UTD2000CL |
| Полоса пропускания | 70 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 500 МВыб / с |
| Скорость захвата осциллограмм | 5,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 24 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 64 Кб |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 20 В / дел |
| Время нарастания | < 5 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс | CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, / FFT |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 х 480 |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Интерфейс | USB, Pass/Fail |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |

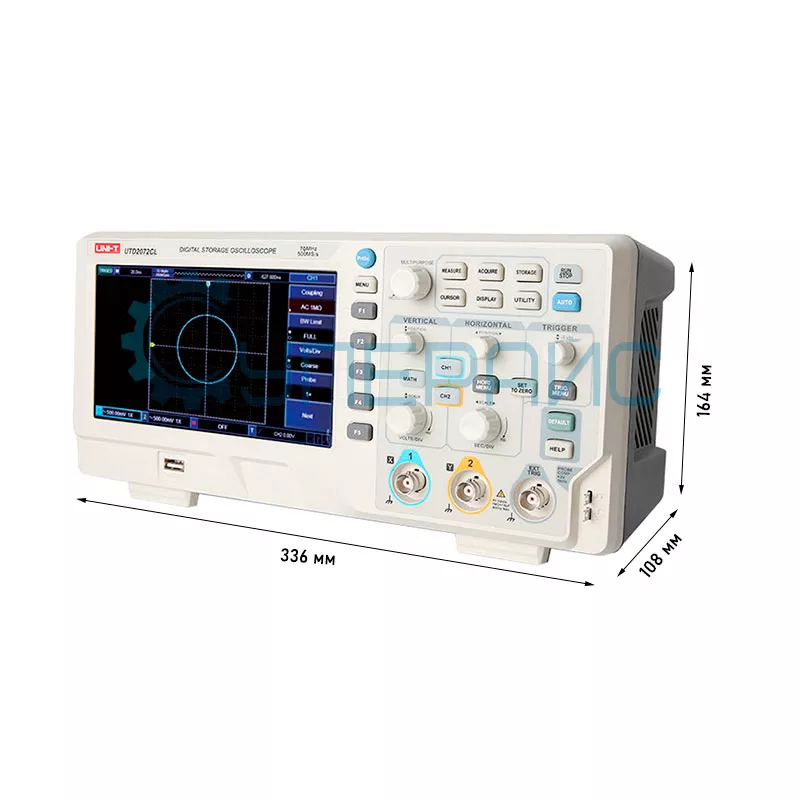

| Габариты | 336 х 164 х 108 мм |
| Вес нетто | 2500 г |
| Комплектация | цифровой осциллографUNI-T UTD2072CL - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |

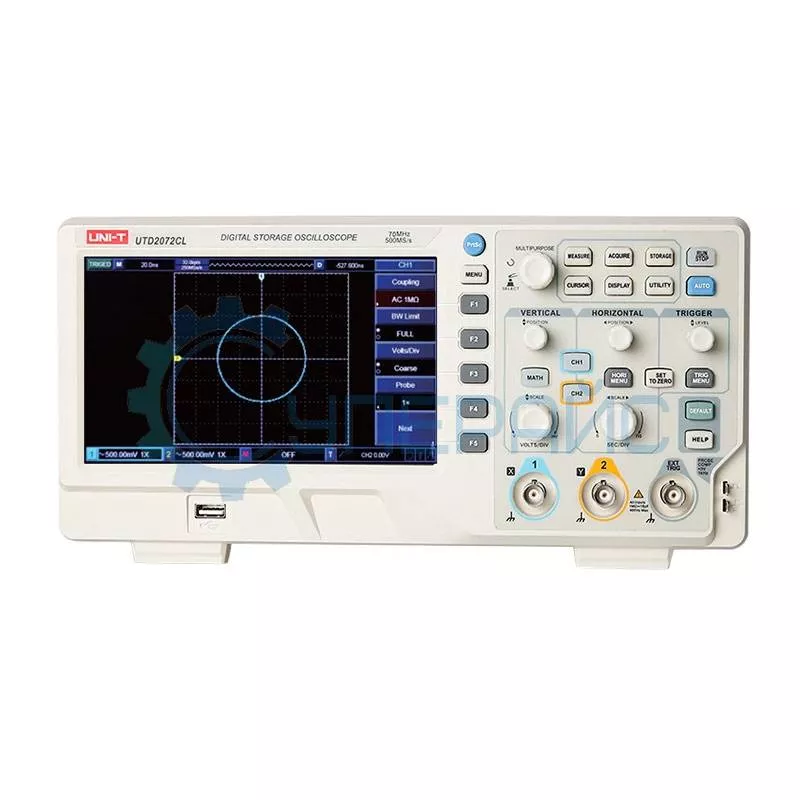

2-канальный цифровой осциллограф UNI-T UTD2072CL с размером памяти 64 Кбайт

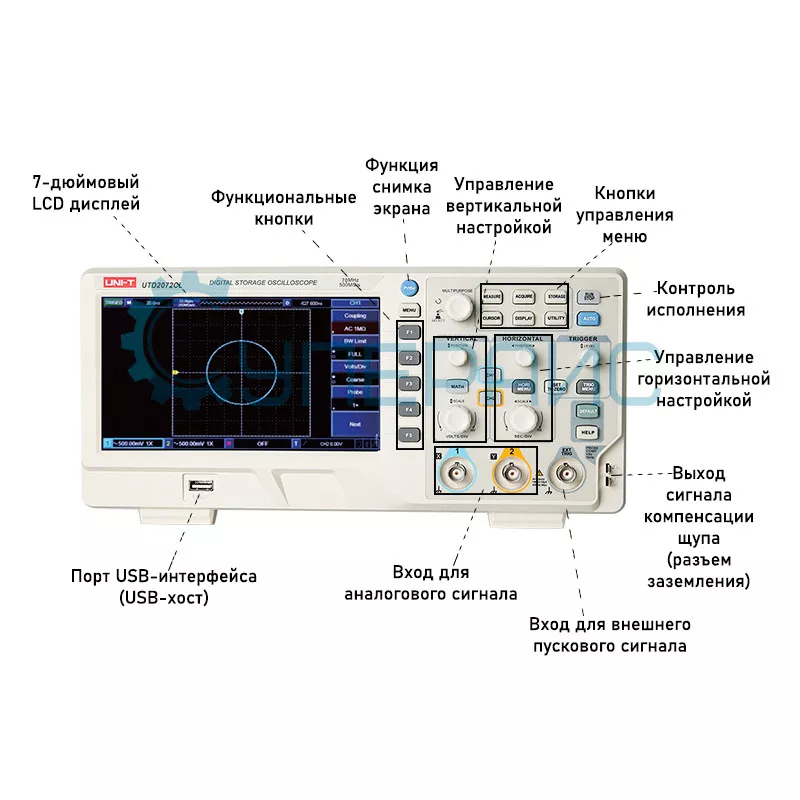

Прецизионный осциллограф компании UNI-T предназначен для наблюдения различных форм сигналов и отображении их на 7-дюймовом TFT-дисплее. Экран имеет разрешение 800 на 480 пикселей, формат WVGA.
UTD2072CL применим как в радиолюбительской сфере, так и в учебных заведениях для проведения лабораторных работ. Прибор легко умещается на рабочем столе, так как его длина составляет 336 миллиметров.
Основные преимущества данного прибора:
- 70 МГц пропускной способности;
- 2 выходных канала;
- Встроенный 6-битный измеритель частоты;
- 8-битное вертикальное разрешение;
- Минимальное время нарастания сигнала – менее 5 нс;
- Синусоидальная интерполяция формы волны;
- 4 режима триггера;
- Интерфейс передачи данных на ПК - USB и Pass/Fail;
- Питание от сети 100 - 240 Вольт AC;
- Функция быстрого преобразования Фурье.

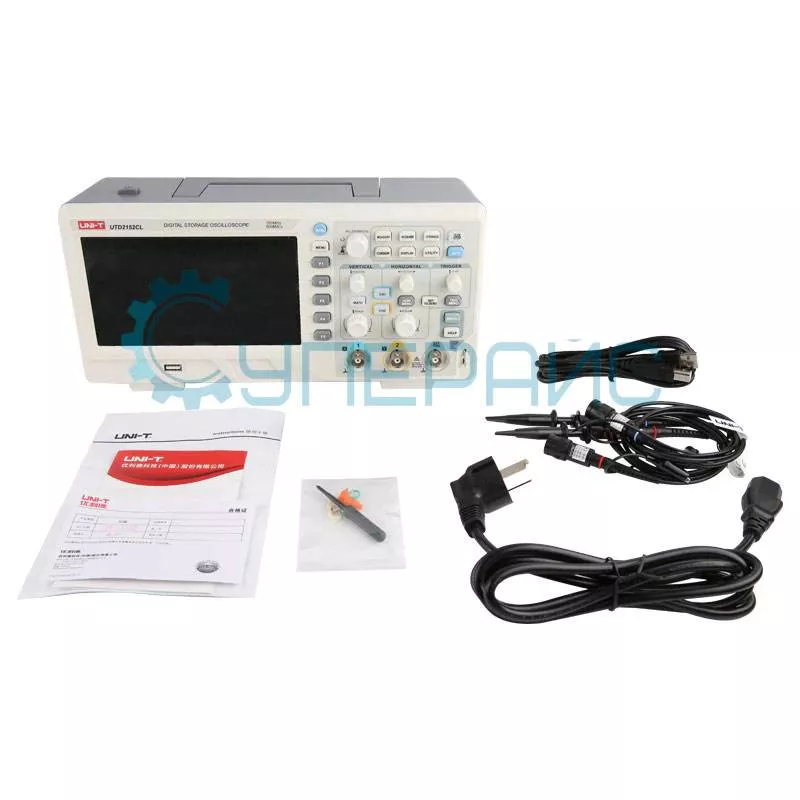

В стандартный комплект поставки входит:
- Щупы для осциллографа;
- Шнур питания;
- USB кабель;
Руководство пользователя, программное обеспечение и драйвер можно скачать у нас на сайте во вкладке «Документация и ПО».
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
