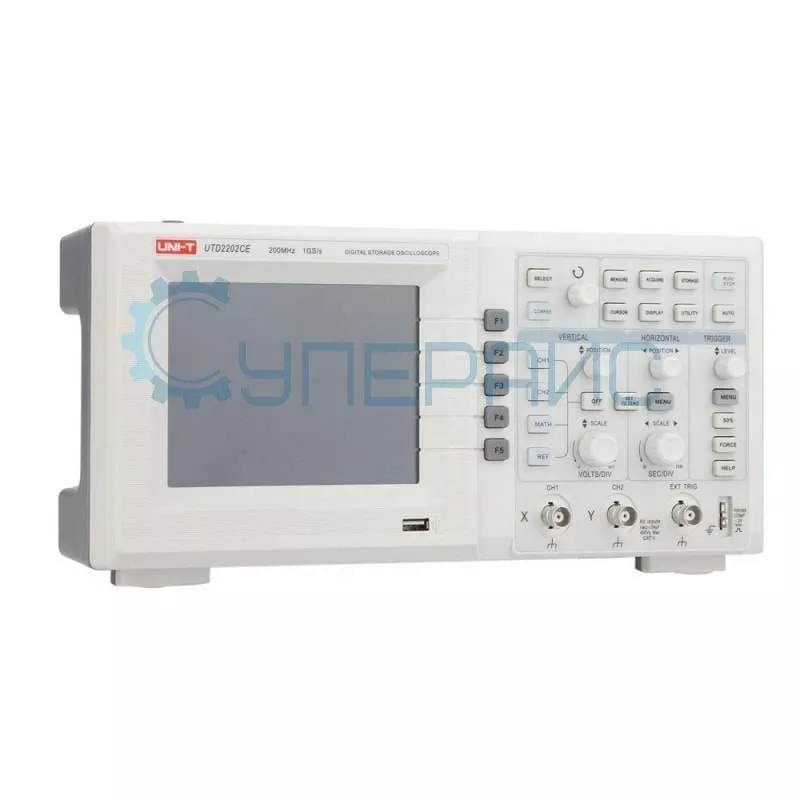

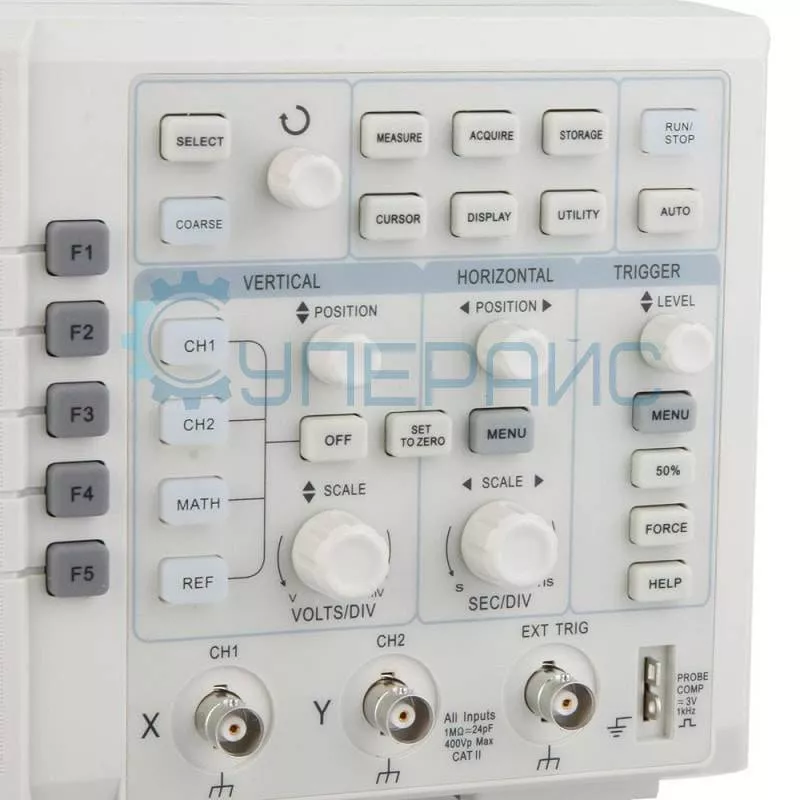

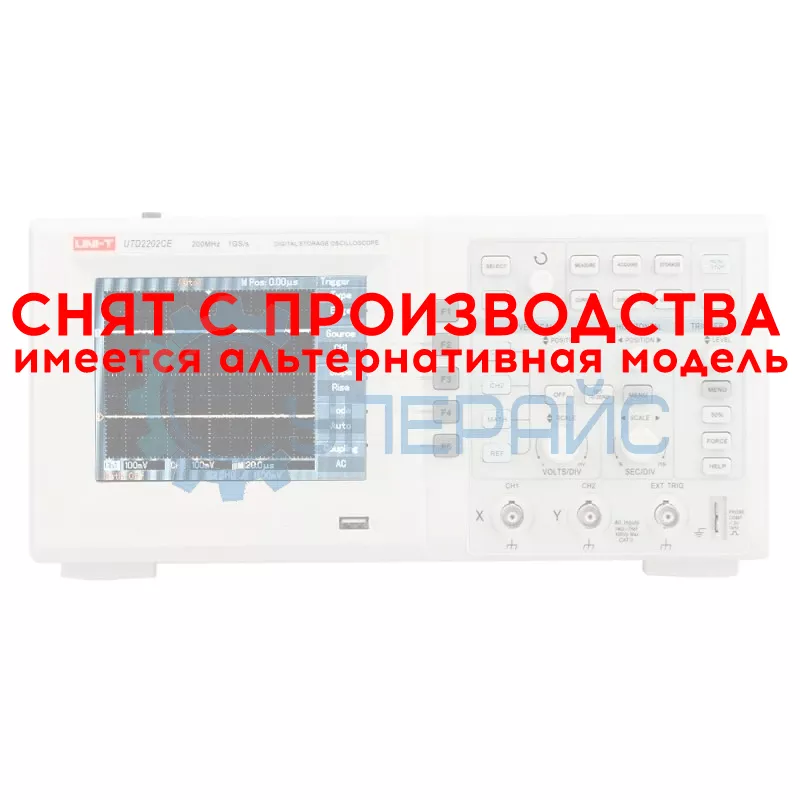

Цифровой осциллограф UNI-T UTD2202CE (2 канала х 200 МГц)
ВНИМАНИЕ! Производство цифрового осциллографа UNI-T UTD2202CE ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Фосфорный цифровой осциллограф UNI-T UPO2102CS (2 канала х 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2202CE
| Характеристики осциллографа | |
| Количество каналов | 2 + вход внешней синхронизации |
| Разрешение по вертикали | 8 бит |
| Пропускная способность | 200 МГц |
| Входной импеданс | 1 MОм±1% 15 пФ ±3 пФ |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Частота дискретизации | 1 Гвыб/с в реальном времени 50 Гвыб/с в эквивалентном режиме |
| Глубина памяти | 25 Кб |
| Длина записи | 512 Кб на канал |
| Чувствительность | 2 мВ/дел – 5 В/дел |
| Время нарастания сигнала | ≤1,8 нс |
| Коэффициент развертки | 20 нс/дел – 50 с/дел |
| Временная база | 10 нс/дел до 50с/дел |
| Скорость захвата осциллограмм | 30000 осц./сек |
| Режимы синхронизации | по уровню, видео, ширине импульса, времени нарастания |
| Режимы выборки | прямая выборка, регистрация пиков, усреднение |
| Усреднение | 4,16,32,64,128,256 |
| Режим формирования формы | векторный, точечный |
| Входной диапазон напряжения | -16 В - 16 В (зонд X1) -160 В - 160 В (зонд X10) |
| Функция послесвечения | нет, 1 с, 2 с, 5 с, постоянно |
| Интерполяция | Sin(x)/x |
| Математические функции | сложение, вычитание, умножение, деление, БПФ |
| Внутренняя память | 10 настроек и 10 осциллограмм (.bmp, .csv) |
| Автоматические измерения | 28 |
| Общие характеристики | |
| Дисплей | диагональ 5,7 (145 мм) цветной ЖК, 320 × 240 пикселей 64 k |
| Экранный интерфейс | английский |

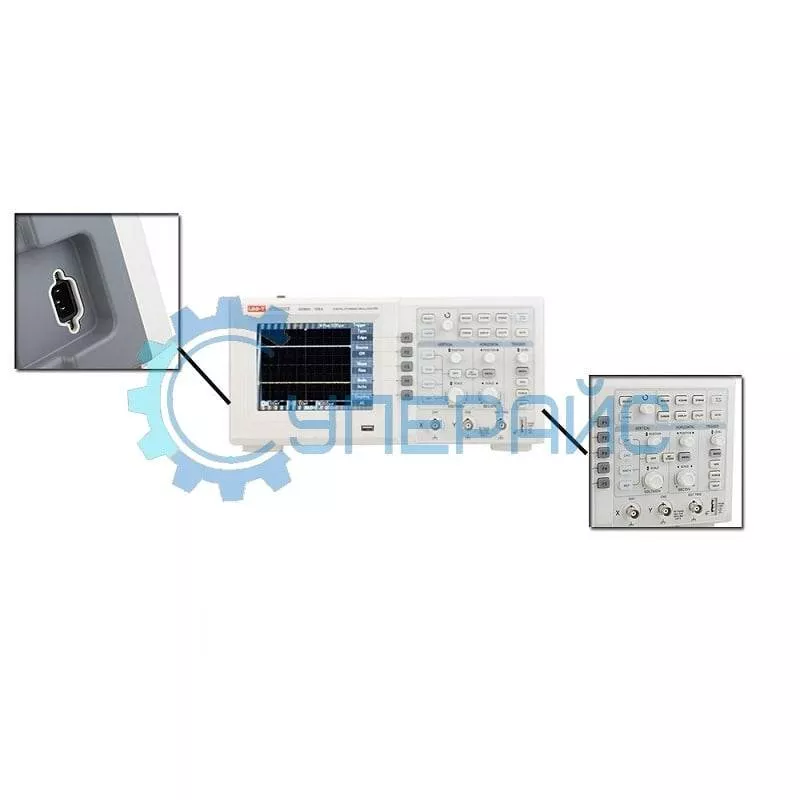

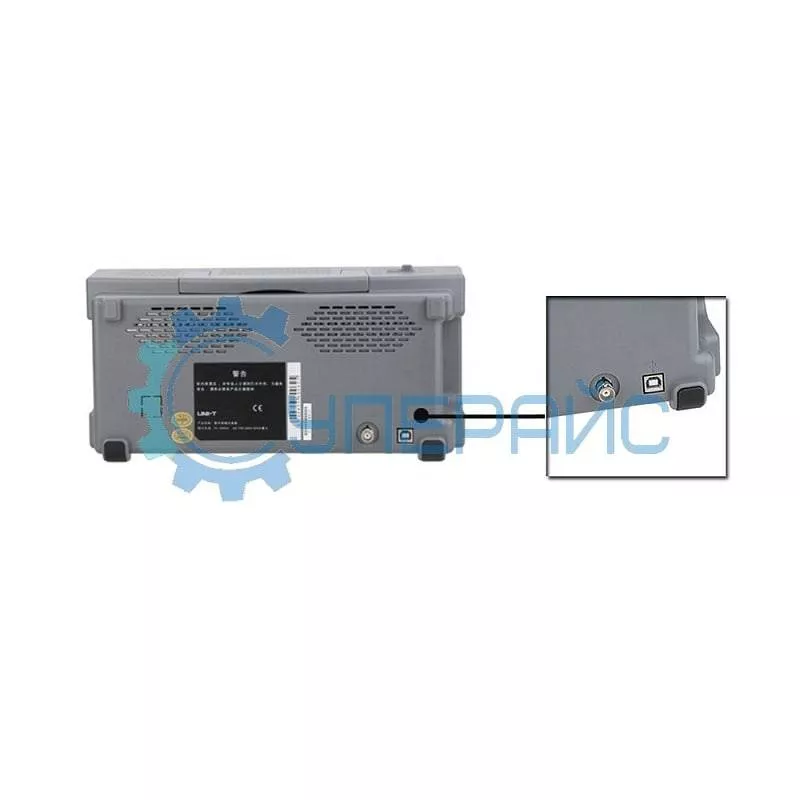

| Интерфейсы передачи данных | стандартный: USB Host / Device опциональный: LAN |
| Питание | 100–240 В AC RMS, 45 Гц – 440 Гц, CAT II |
| Габариты | 320 мм x 150 мм x 130 мм |
| Вес нетто | 2500 г |

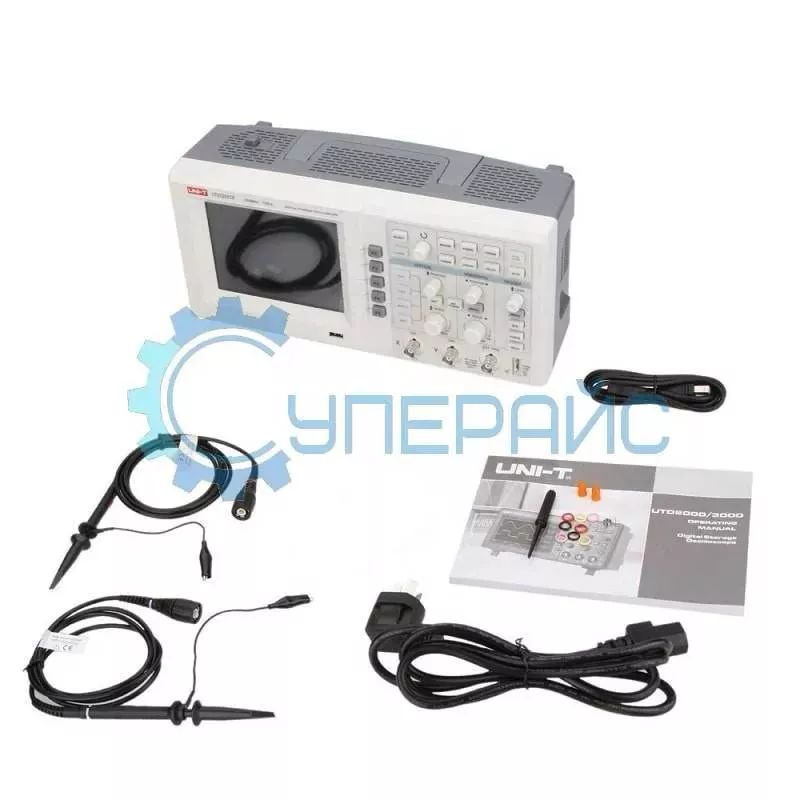

| Комплектация | цифровой осциллограф UNI-T UTD2202CE – 1 шт |

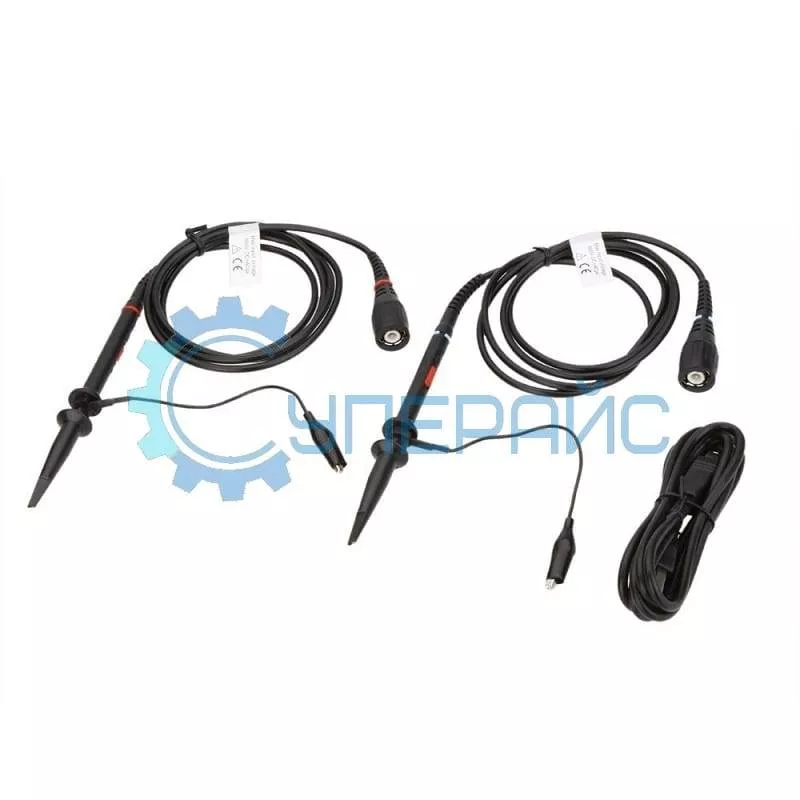

| пассивный щуп (1x, 10x) – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт | |
Двухканальный цифровой осциллограф UNI-T UTD2202CE (2 канала х 200 МГц) представляет собой удобный измерительный прибор для технического обслуживания, проведения тестов электронных схем и эксплуатации сетей. Прибор с полосой пропускания 200 МГц, частотой дискретизации 1 ГВыб/с и внутренней памятью 512 К на канал, также может использоваться в образовательных целях. При своих небольших габаритах и малом весе отличается хорошей функциональностью и техническими характеристиками. Большой цветной экран качественно отображает осциллограммы. Благодаря интерфейсу USB данные измерений можно сохранять на ПК в одном из двух форматов на выбор (.bmp, .csv). Выполняет разные математические функции от сложения и до преобразования Фурье. В автоматическом режиме UTD2202CE производит 28 измерений.
Обзорная таблица
| Модель | UTD2025CL | UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
| Количество каналов | 2 | |||||
| Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
| Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
| Глубина памяти | 25 кб | |||||
| Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
| Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
| Чувствительность | 1 мВ/дел - 20 В/дел | 2 мВ/дел - 5 В/дел | ||||
| Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
| Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
| Режимы триггера | Edge, Pluse, Video, Alternate | Edge, Pluse, Alternate | Edge, Pluse, Video,Slope,Alternate | Edge, Pulse, Video, Alternate | ||
| Интерфейсы передачи данных | USB OTG, Pass/Fail | USB OTG | USB Host / Device, LAN | |||
| Питание | 100 - 240 В, 45 - 440 Гц | |||||
| Дисплей | диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей | диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей | диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей | |||
| Габариты | 306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм | |||
Статьи:
Обзор цифровых осциллографов UNI-T (UTD2025CL, UTD2052CL, UTD2052CEX, UTD2102CEX, UTD2102CAL, UTD2202CE)
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
