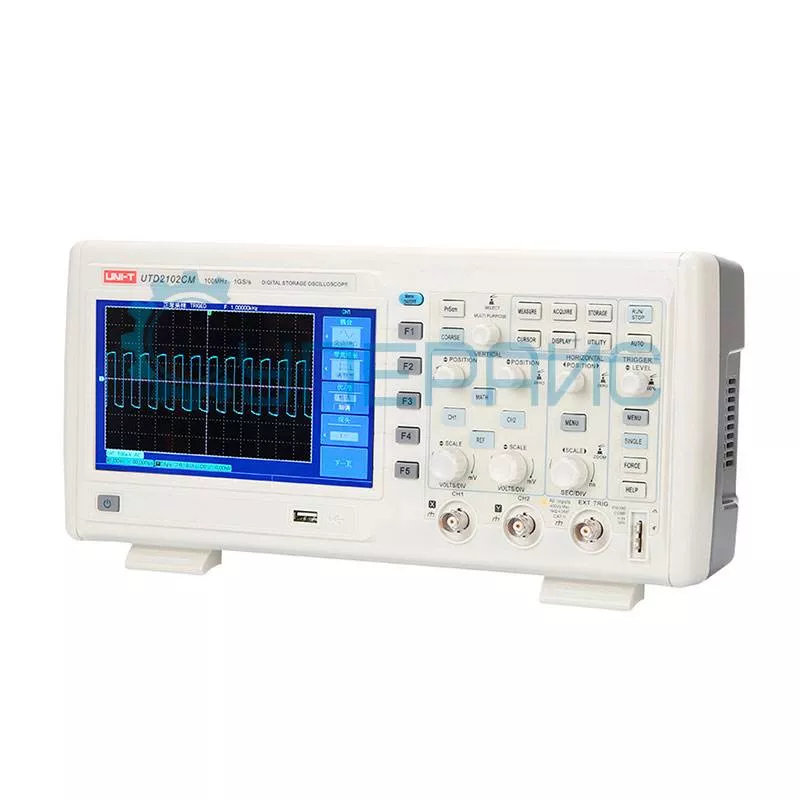

Цифровой осциллограф UNI-T UTD2102CM (2 канала, 100 МГц)
0
80 915 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство цифрового осциллографа UNI-T UTD2102CM (2 канала, 100 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф RIGOL DS1102E (2 канала х 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2102CM
| Характеристики настольного осциллографа | |
| Серия | UTD2000CM |
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 24 пФ ± 3 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 400 В |
| Время задержки между каналами | 50 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 32 Мб |
| Коэффициент развёртки | 2 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Скорость захвата осциллограмм | 150000 осц./с |
| Точность | ± 50 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 50 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 50 ppm x чтение + 0,6 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 10 В / дел |
| Время нарастания | ≤ 3.5 нс |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | 2 мВ: ± 4% 5 мВ / дел - 10 В / дел: ± 3% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL), наклон |
| Чувствительность триггера | CH1 ~ CH2: ≤ 1 дел |
| EXT: ≤ 60 мВ | |
| EXT/5: ≤ 300 мВ | |
| Диапазон уровня запуска триггера | CH1 ~ CH2: ± 8 делений от центра экрана |
| EXT: ± 800 мВ | |
| EXT/5: ± 4 В | |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел |
| EXT: ± (6 % от настройки + 40 мВ) | |
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Диапазон удержания триггера | 100 нс - 1,5 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Чувствительность триггера | CH1 ~ CH2: 2 дел |
| EXT: 400 мВ | |
| EXT/5: 2 В | |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 20 нс ~ 10 с |
| Точность триггера | ≤ 3% |
| Частотомер | |
| Разрешение | 6 бит |
| Точность | ± 51 ppm |
| Частотный диапазон | 10 Гц - 100 МГц |
| Тип триггера | фронт, импульс |
| Система измерения | |
| Курсорные измерения | △V, △T, 1/△T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее значение, нижнее значение, среднее значение, пиковое значение, амплитудное значение, среднее значение, среднеквадратичное значение, среднее значение периода, среднеквадратичное значение периода, площадь, площадь периода, частота, период, нарастающий фронт, ниспадающий фронт, положительная ширина импульса, отрицательная ширина импульса, случайная ширина импульса, импульс превышения, предварительный импульс, положительный рабочий цикл, отрицательный рабочий цикл, задержка (предварительное измерение) и фаза (предварительное измерение) |
| Математические функции | ＋, -, *, /, FFT |
| Хранение формы волны | 10 форм |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT LCD - экран, 800 * 480 точек, 64000 цветов |
| Питание | 100 - 240 В AC RMS, 45 - 440 Гц |
| Предохранитель | F, 1.6 А, 250 В |
| Экранный интерфейс | английский |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Интерфейс передачи данных | USB, Pass/Fail Out |
| Частотомер | есть |
| Габариты | 332 х 170 х 147 мм |
| Вес нетто | 2,9 кг |

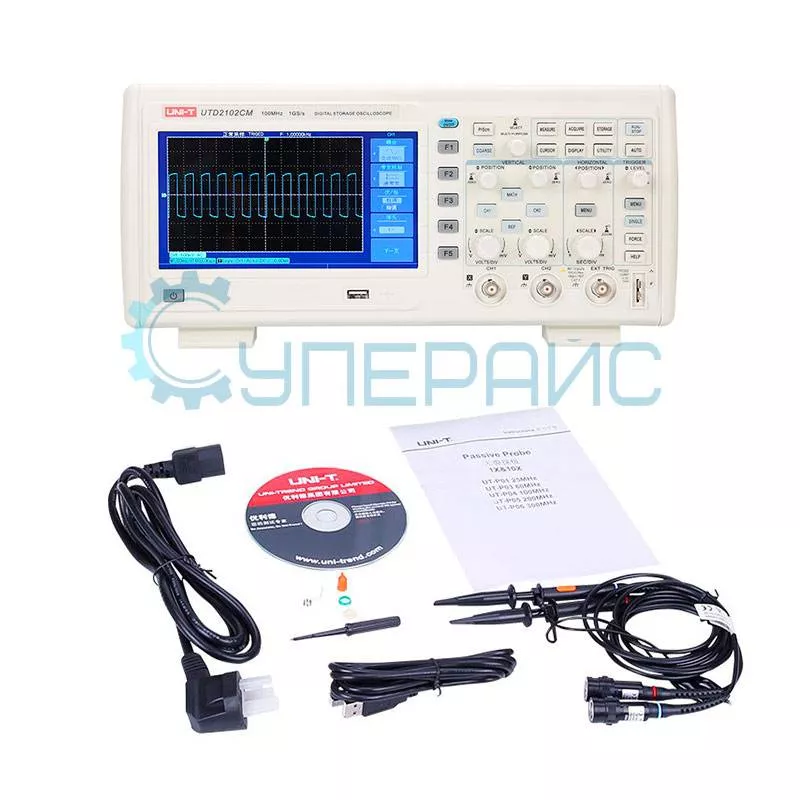

| Комплектация | цифровой осциллограф UNI-T UTD2102CM - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
