Цифровой осциллограф UNI-T UTD2052CL (2 канала х 50 МГц)
ВНИМАНИЕ! Производство Цифрового осциллографа UNI-T UTD2052CL (2 канала х 50 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Настольный осциллограф Hantek DSO4072C (2 канала, 70 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2052CL

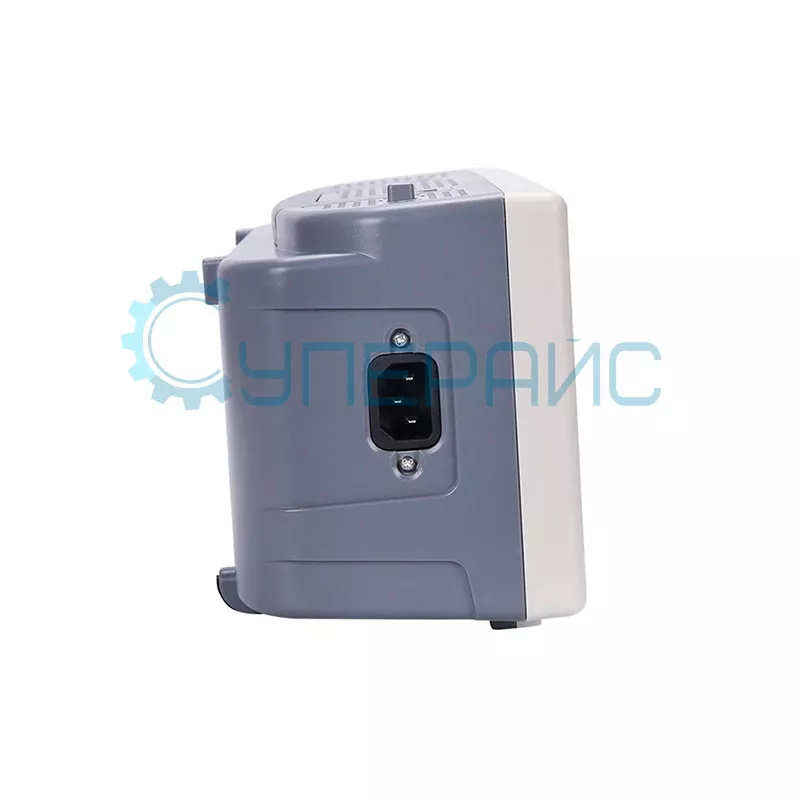

| Характеристики настольного осциллографа | |
| Серия | UTD2000CL |
| Полоса пропускания | 50 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 5000 МВыб / с |
| Скорость захвата осциллограмм | 2,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 24 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 25 Кб |
| Коэффициент развёртки | 5 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 20 В / дел |
| Время нарастания | < 7 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс | CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, / FFT |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов (178 мм) TFT LCD - экран, 400 х 240 |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Интерфейс | USB |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Габариты | 306 х 147 х 122 мм |
| Вес нетто | 2500 г |

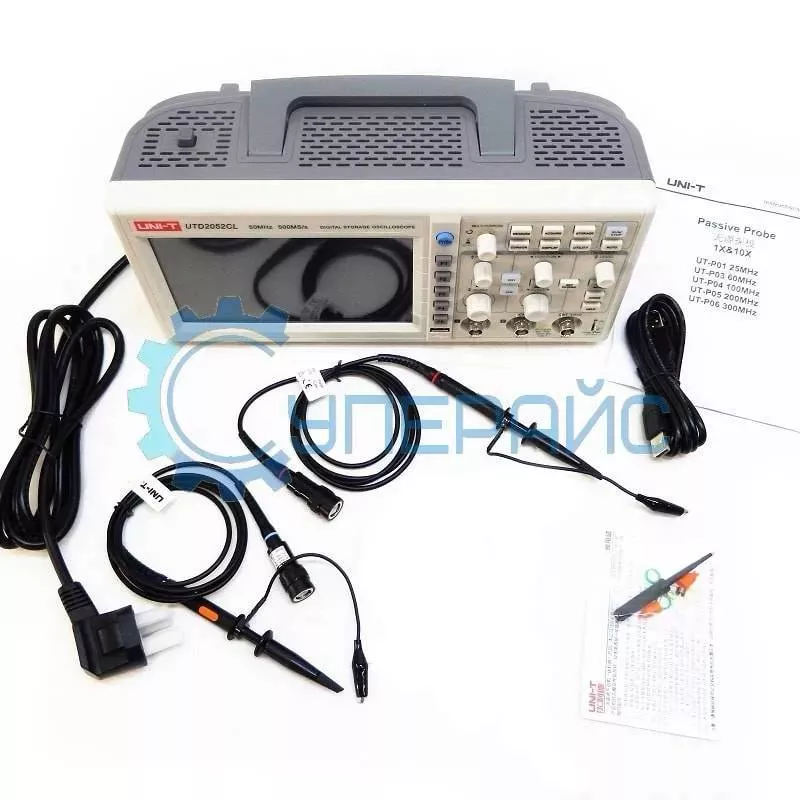

| Комплектация | цифровой осциллографUNI-T UTD2052CL - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Цифровой осциллограф UNI-T UTD2052CL популярный прибор для научных и лабораторных исследований
Осциллограф UNI-T UTD2052CL цифровой компактный прибор, изготовленный на базе прогрессивной схемотехники с использованием современных элементов.
Прибор незаменим для производственного контроля в машиностроении, других отраслях промышленности, применяется для ВУЗов. Осциллограф популярен в лабораторных исследованиях и для автодиагностики.
Особенности и основные технические характеристики
Цифровой осциллограф UTD2052CL это двухканальный прибор с полосой пропускания 50 МГц, с жидкокристаллическим экраном высокого разрешения. Время нарастания 7 нс, это относительно немного и положительно сказывается на частотных качествах осциллографа.
Частота дискретизации 500 МГц, что ровно в 10 раз выше полосы пропускания. А это означает, что фронт “завален” не будет.
Прибор может производить 28 видов автоматических измерений параметров сигнала.
Осциллограф UTD2052CL способен выполнять математические функции: сложение, вычитание, умножение, деление и функцию БПФ (быстрое преобразование Фурье) для спектрального анализа сигналов.
Запоминание битового массива: осциллограмм, векторных изображений и т.д. выполняется с помощью Bitmap. Но функция активна только при подключенном внешнем USB-носителе.

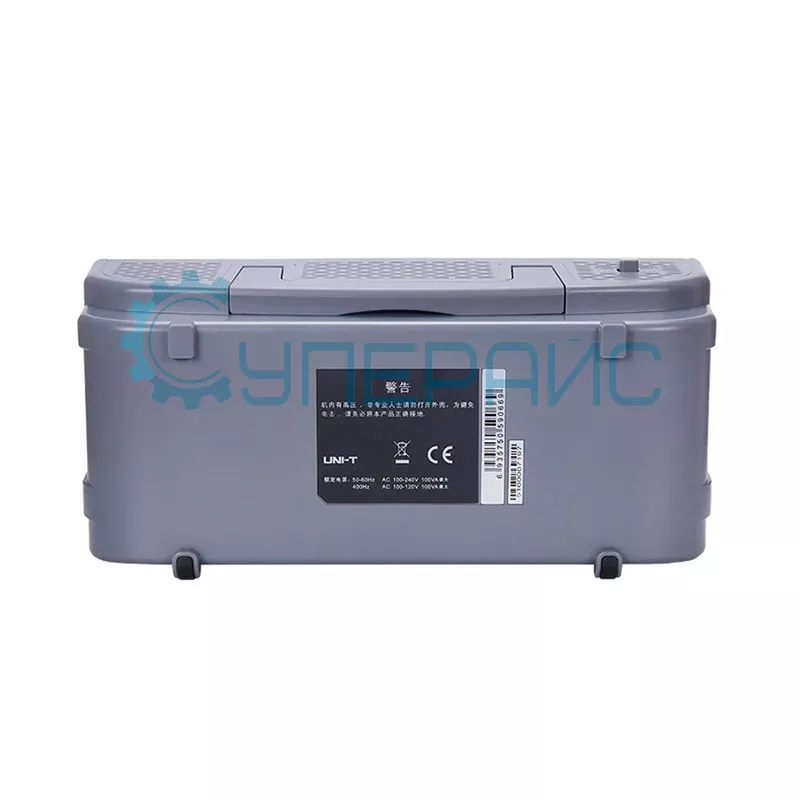

Прибор обладает следующими портами:
- USB-девайс для соединения с гаджетами.

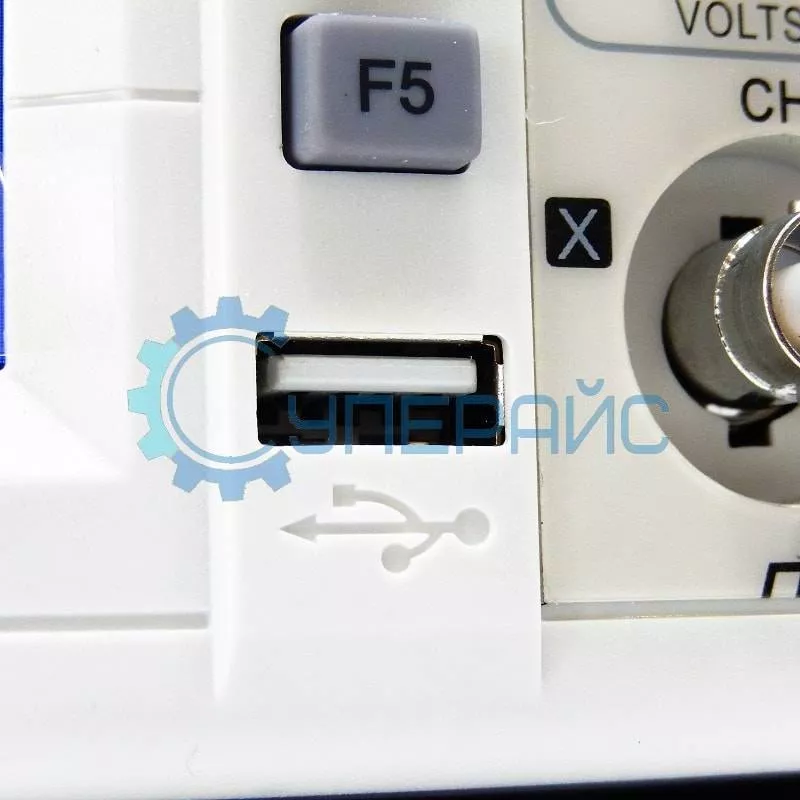

- USB-хост, для подключения внешних устройств: картридеров, флешек или жесткого диска.
- RS-232 интерфейс для присоединения персонального компьютера.

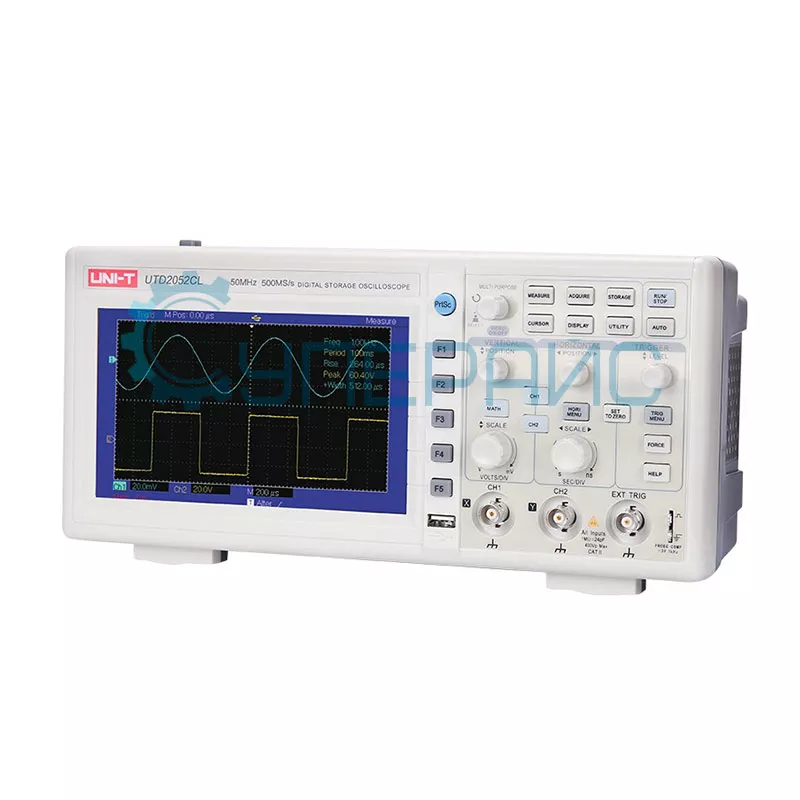

Осциллограф оснащен цветным ЖК дисплеем 7 дюймов или 178 мм по диагонали с разрешением 400 на 240 пикселей.

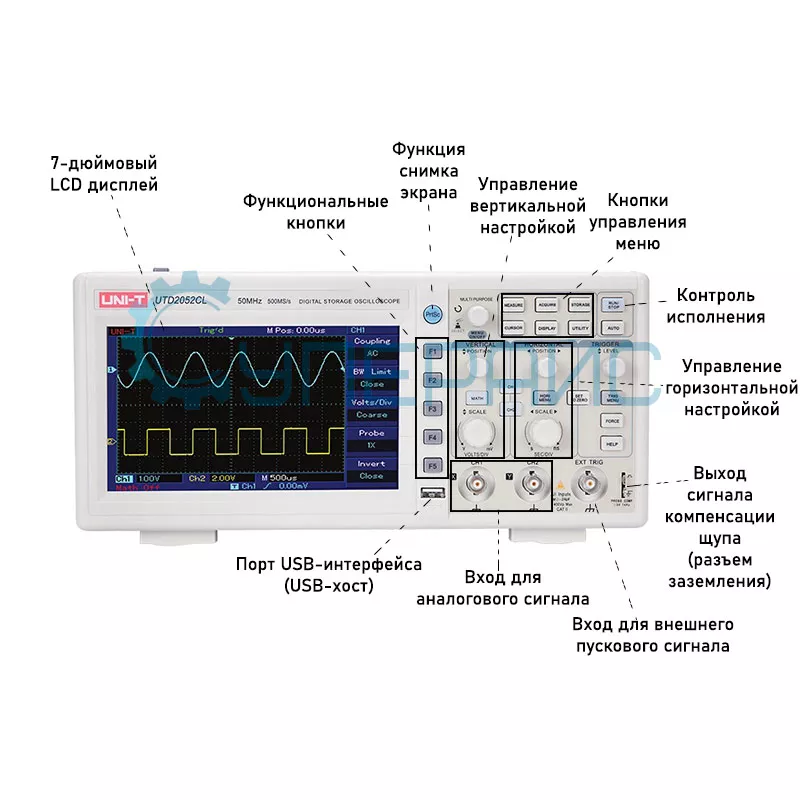

Что особенно важно для работы, прибор обладает удобным меню: кнопки и регуляторы на передней панели все упорядочены. Нажатием кнопки «меню» легко убрать результаты измерений и использовать всю площадь экрана для рассматривания осциллограмм. Управление интуитивно понятное.

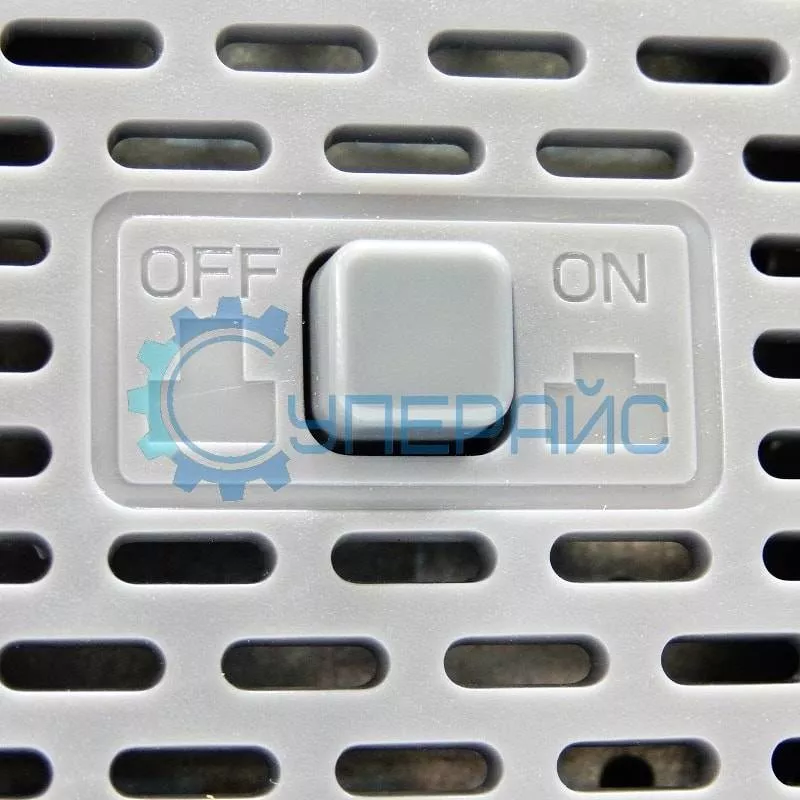

Прибор защищен от термического перегрева хорошей системой вентиляции. Корпус выполнен из ударопрочного пластика.
Обзорная таблица
| Модель | UTD2025CL | UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
| Количество каналов | 2 | |||||
| Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
| Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
| Глубина памяти | 25 кб | |||||
| Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
| Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
| Чувствительность | 1 мВ/дел - 20 В/дел | 2 мВ/дел - 5 В/дел | ||||
| Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
| Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
| Режимы триггера | Edge, Pluse, Video, Alternate | Edge, Pluse, Alternate | Edge, Pluse, Video,Slope,Alternate | Edge, Pulse, Video, Alternate | ||
| Интерфейсы передачи данных | USB OTG, Pass/Fail | USB OTG | USB Host / Device, LAN | |||
| Питание | 100 - 240 В, 45 - 440 Гц | |||||
| Дисплей | диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей | диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей | диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей | |||
| Габариты | 306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм | |||
