Цифровой осциллограф UNI-T UTD2052CEX (2 канала х 50 МГц)
ВНИМАНИЕ! Производство осциллографа UNI-T UTD2052CEX ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Двухканальный осциллограф RIGOL DS1102Z-E (2 канала, 100 МГц)
Технические характеристики UNI-T UTD2052CEX
| Количество каналов | 2 | |||||||||
| Входной импеданс | 1 МОм ±2% параллельно с 24 ± 3 пФ | |||||||||
| Развязка | по постоянному току, по переменному току, заземление | |||||||||
| Максимальное входное напряжение | 400 В | |||||||||
| Разрешение по вертикали | 8 бит | |||||||||
| Чувствительность | 1 мВ/дел - 20 В/дел | |||||||||
| Смещение | ± 10 делений | |||||||||
| Входной диапазон напряжения | -16 В - 16 В (зонд X1) -160 В - 160 В (зонд X10) | |||||||||
| Пропускная способность | 50 МГц | |||||||||
| Частота дискретизации | одноканальный режим – 1 ГВыб/с двухканальный режим – 500 МВыб/с | |||||||||
| Максимальная эквивалентная частота дискретизации | 50 ГГц | |||||||||
| Глубина памяти | 25 Кб | |||||||||
| Длина записи | 512 Кб для каждого канала | |||||||||
| Интерполяция | Sin(x)/x | |||||||||
| Коэффициент развертки | 2 нс /дел… 50 с/дел | |||||||||
| Время нарастания сигнала | ≤ 7 нс | |||||||||
| Типы развертки | автоматический, ждущий, однократный | |||||||||
| Диапазон задержки запуска | 80 нс … 1,5 с | |||||||||
| Синхронизация | поочередный, по фронту, по импульсу, по наклону фронта дополнительный внешний вход синхронизации (EXT) | |||||||||
| Автоматические измерения | 28 параметров | |||||||||
| Встроенный частотомер | 6 бит, чувствительность 30В | |||||||||
| Курсорные измерения | (ΔU, Δt, трекинг) | |||||||||
| Математические функции | сложение, вычитание, умножение, деление, БПФ | |||||||||
| Внутренняя память | 20 групп осциллограмм, 20 настроек | |||||||||
| Внешняя память | USB: 200 групп осциллограмм, 200 групп экранов по 1000 экранов каждая | |||||||||
| Регистрация данных | выборка, пиковый детектор, усреднение | |||||||||
| Общие характеристики | ||||||||||
| Дисплей | диагональ 17.8 см, цветной (TFT), 800 × 480 пикселей | |||||||||
| Экранный интерфейс | английский | |||||||||
| Интерфейсы передачи данных | USB с поддержкой USB Flash памяти и USB принтера | |||||||||
| Питание | 100 - 240 В, 45/440 Гц | |||||||||
| Потребляемая мощность | менее 30 Вт | |||||||||
| Класс защиты | IP2X | |||||||||
| Охлаждение | принудительная вентиляция | |||||||||
| Габариты | 306 мм х 147 мм х 122 мм | |||||||||
| Вес нетто | 2200 г | |||||||||

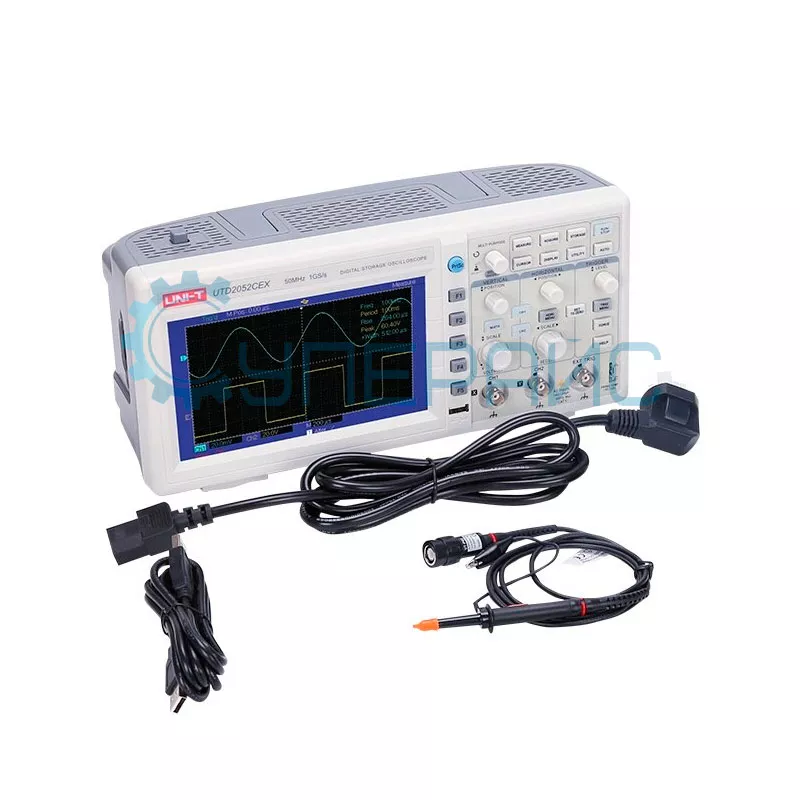

| Комплектация | цифровой осциллограф UNI-T UTD2052CEX – 1 шт | |||||||||
| пассивный щуп 1:1 (1:10) – 2 шт кабель USB – 1 шт сетевой шнур питания – 1 шт | ||||||||||
Генератор сигналов JUNTEK UDB1002S
Осциллограф UTD2052CEX для тестирования фирмы UNI-T

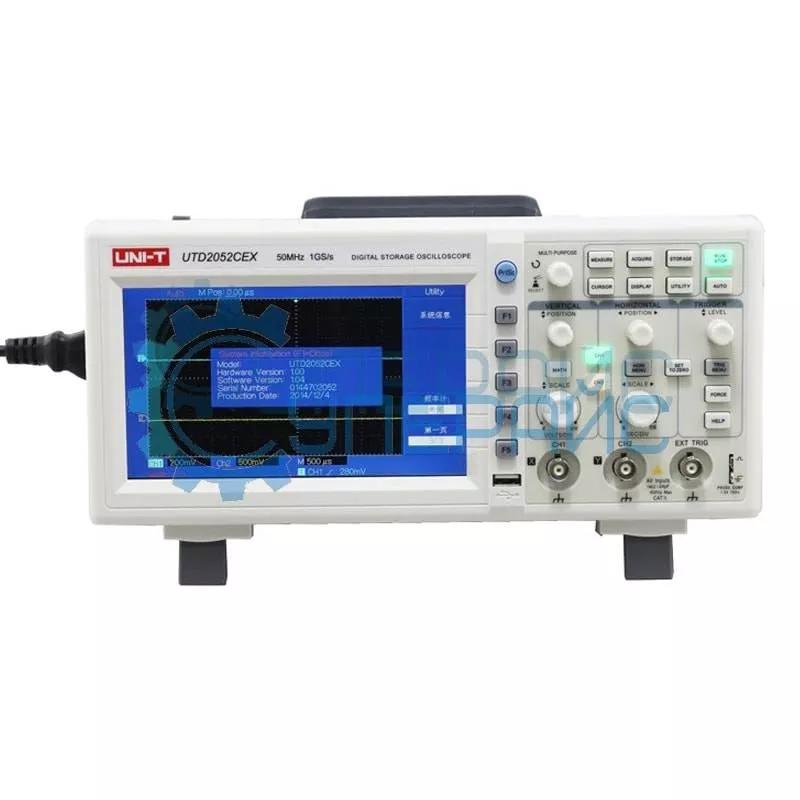

UNI-T UTD2052CEX - это высокопроизводительный цифровой осциллограф с частотой дискретизации 1 ГВыб/с, полосой пропускания 50 МГц и глубиной памяти 25 кБ, позволяющей хранить до 2000 осциллограмм в секунду. Прибор прост в эксплуатации, совмещает в себе высокие стандарты безопасности, прочную переносную конструкцию, выдающиеся технические показатели и множество математических и аналитических функций.
Осциллограф оснащен высококачественным 7-дюймовым цветным дисплеем с увеличенной областью отображения осциллограммы, практичной и удобной панелью управления, интуитивно понятным интерфейсом. Также имеется функция синхронного проведения измерений на двух независимых каналах, автоматическая настройка прибора и сохранение полученных результатов в разных форматах для дальнейшего воспроизведения и анализа их на компьютере.
UNI-T UTD2052CEX - это отличный прибор для тестирования различных классов оборудования, обслуживания в процессе эксплуатации, исследований и образовательных целей.
Обзорная таблица
| Модель | UTD2025CL | UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
| Количество каналов | 2 | |||||
| Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
| Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
| Глубина памяти | 25 кб | |||||
| Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
| Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
| Чувствительность | 1 мВ/дел - 20 В/дел | 2 мВ/дел - 5 В/дел | ||||
| Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
| Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
| Режимы триггера | Edge, Pluse, Video, Alternate | Edge, Pluse, Alternate | Edge, Pluse, Video,Slope,Alternate | Edge, Pulse, Video, Alternate | ||
| Интерфейсы передачи данных | USB OTG, Pass/Fail | USB OTG | USB Host / Device, LAN | |||
| Питание | 100 - 240 В, 45 - 440 Гц | |||||
| Дисплей | диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей | диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей | диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей | |||
| Габариты | 306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм | |||
