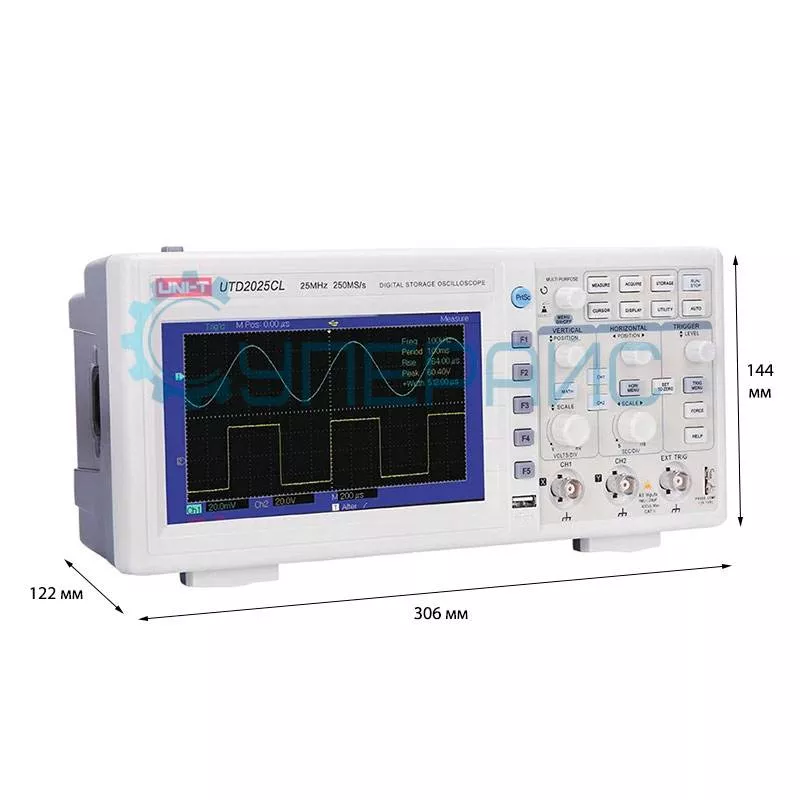

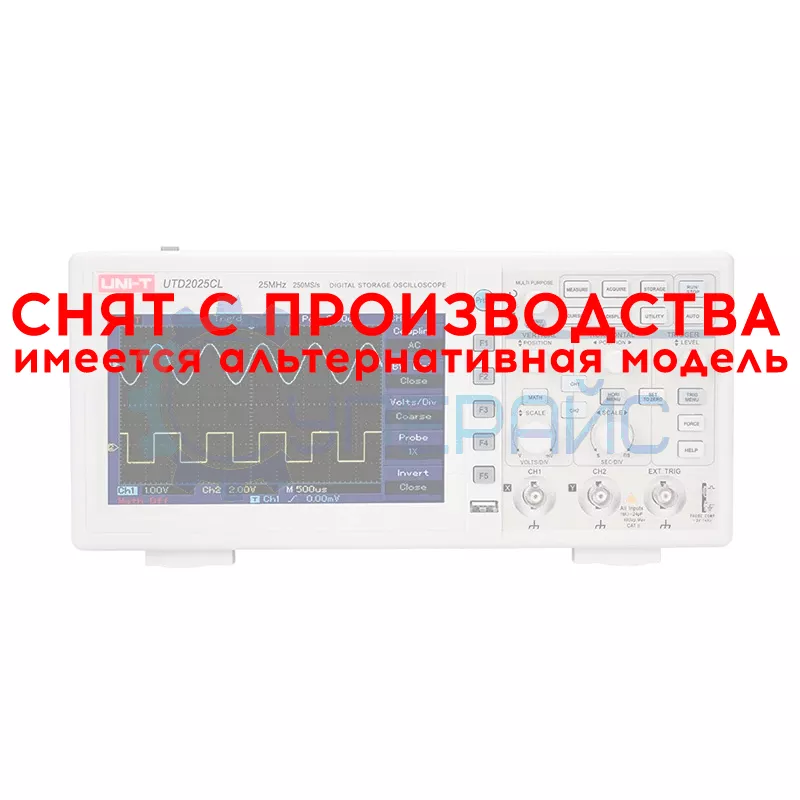

Цифровой осциллограф UNI-T UTD2025CL (2 канала х 25 МГц)
ВНИМАНИЕ! Производство цифрового осциллографа UNI-T UTD2025CL ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Стационарный осциллограф UNI-T UTD2072CL (2 канала, 70 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTD2025CL
| Характеристики настольного осциллографа | |
| Серия | UTD2000CL |
| Полоса пропускания | 25 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 250 МВыб / с |
| Скорость захвата осциллограмм | 2,000 осц./с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 24 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Размер памяти | 25 Кб |
| Коэффициент развёртки | 10 нс / дел - 50 с / дел |
| Точность | ± 50 ppm |
| Точность измерения временного интервала | однократный: ± (1 интервал выборки + 100 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 20 В / дел |
| Время нарастания | < 14 нс |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на входе BNC) |
| Точность усиления постоянного тока | ± 5%: 1 мВ / дел или 2 мВ / дел ± 4%: 5 мВ / дел ± 3%: 10 мВ / дел - 20 В / дел |
| Система синхронизации | |
| Режимы триггера | фронт, длительность импульса, видео сигнал, наклон, альтернативный |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 делений от центра экрана EXT: ± 3 В EXT/5: ± 15 В |
| Точность уровня запуска для сигнала, время нарастания или спуска которого не менее 20 нс | CH1, CH2: ± (0,3 дел х В / дел) EXT: ± (6% установленного значения + 40 мВ) EXT/5: ± (6% установленного значения + 200 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Ширина импульса | 20 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL) |
| Система измерения | |
| Курсорные измерения | △ V, △ T, 1 / △ T |
| Автоматическое измерение | максимальное значение, минимальное значение, верхнее, нижнее, амплитуда, среднее значение, CycMean, RMS, C ycRMS, период, частота, нарастание, спад, RiseDelay, FallDelay, положительная длительность импульса, отрицательная длительность импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR , FRF, FFR, FFF, LRF, LRR, LFR, LFF, Area, CycArea, OverSht, PreSht, Фаза |
| Математические функции | +, -, *, / FFT |
| Встроенный частотомер | |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 7 дюймов (178 мм) TFT LCD - экран, 400 х 240 |
| Питание | 100 - 240 В AC, 45 - 440 Гц |
| Интерфейс | USB |
| Рабочая температура | от 0 °С до 40 °С |
| Температура хранения | от -20 °С до 60 °С |
| Относительная влажность | до 90% |
| Рабочая высота | рабочая до 3000 м |
| хранения до 15000 м | |
| Габариты | 306 х 147 х 122 мм |
| Вес нетто | 2500 г |

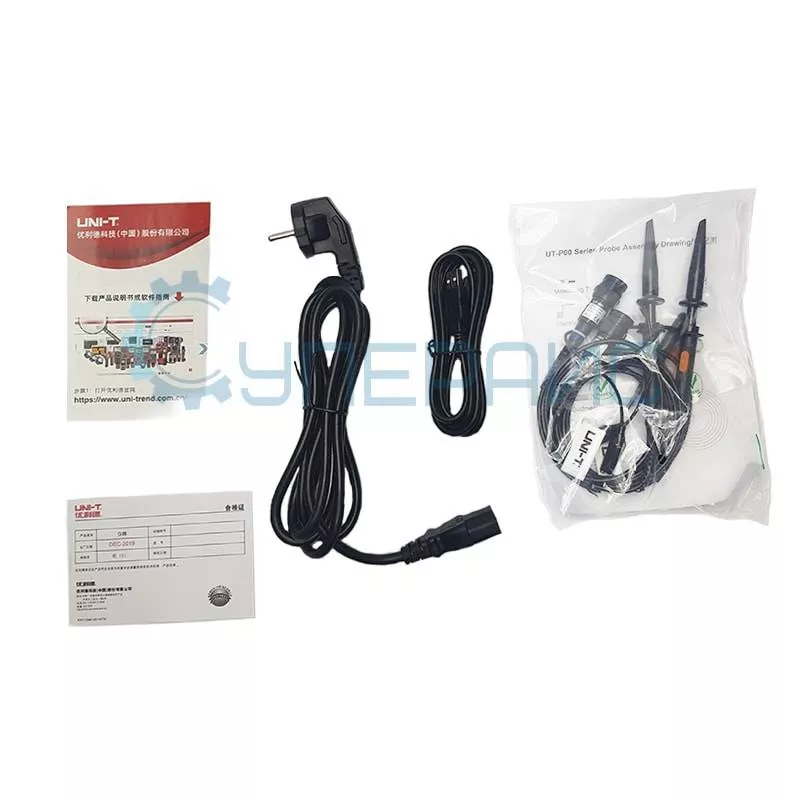

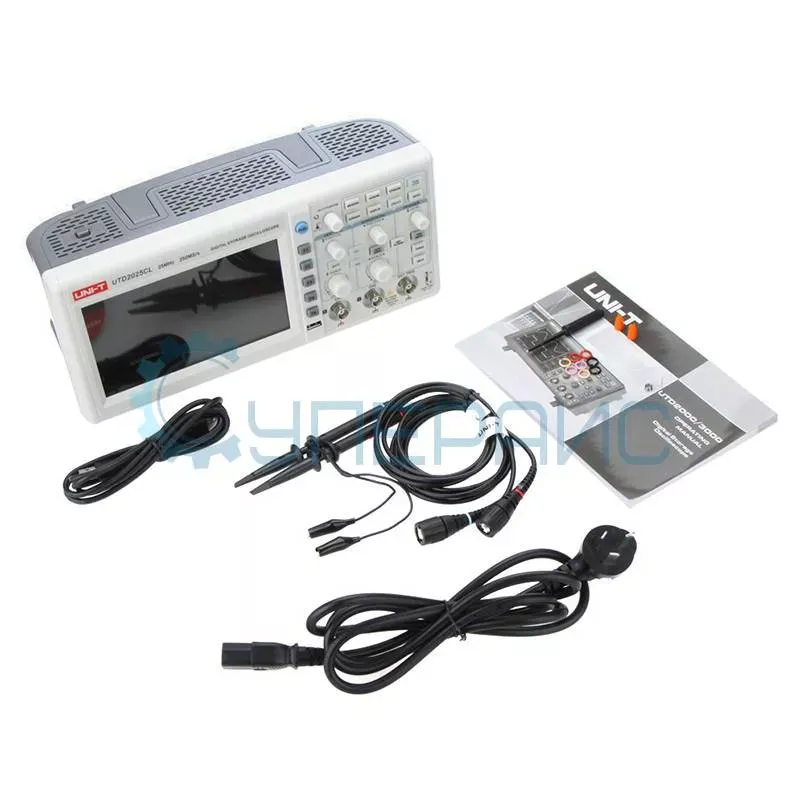

| Комплектация | цифровой осциллографUNI-T UTD2072CL - 1 шт |
| | щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |

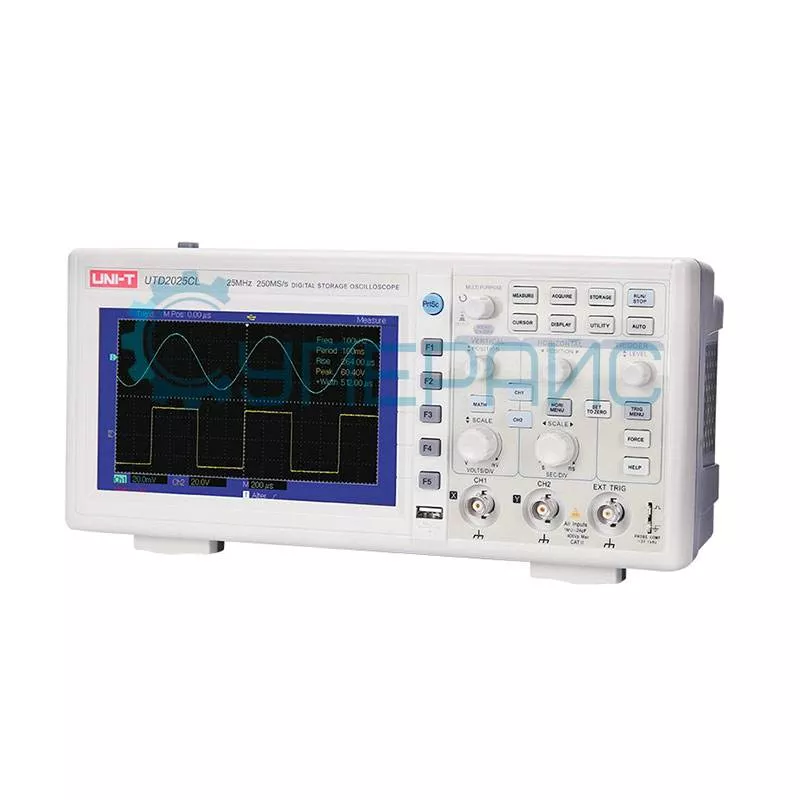

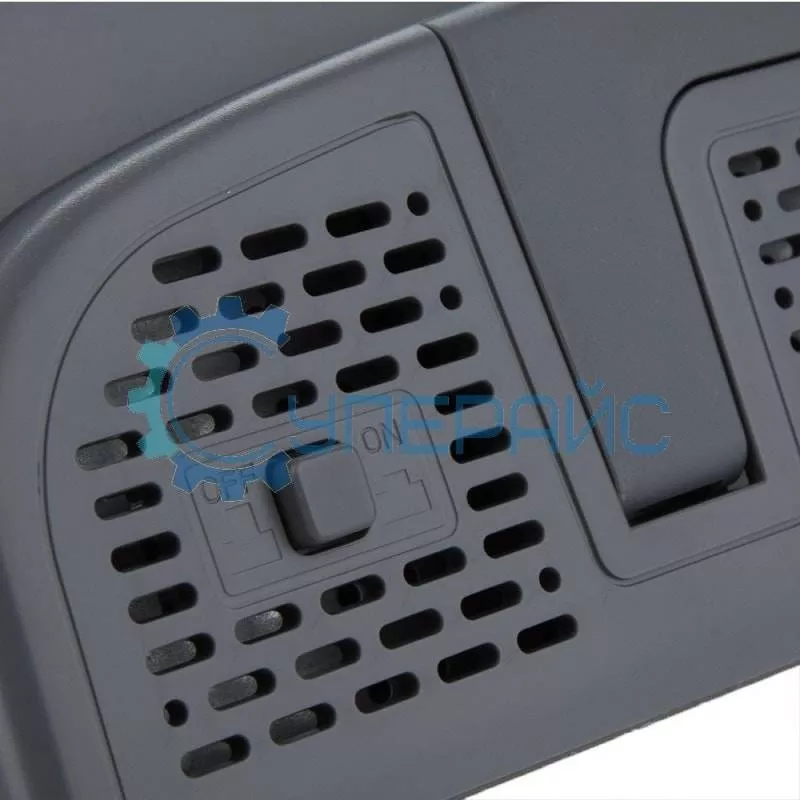

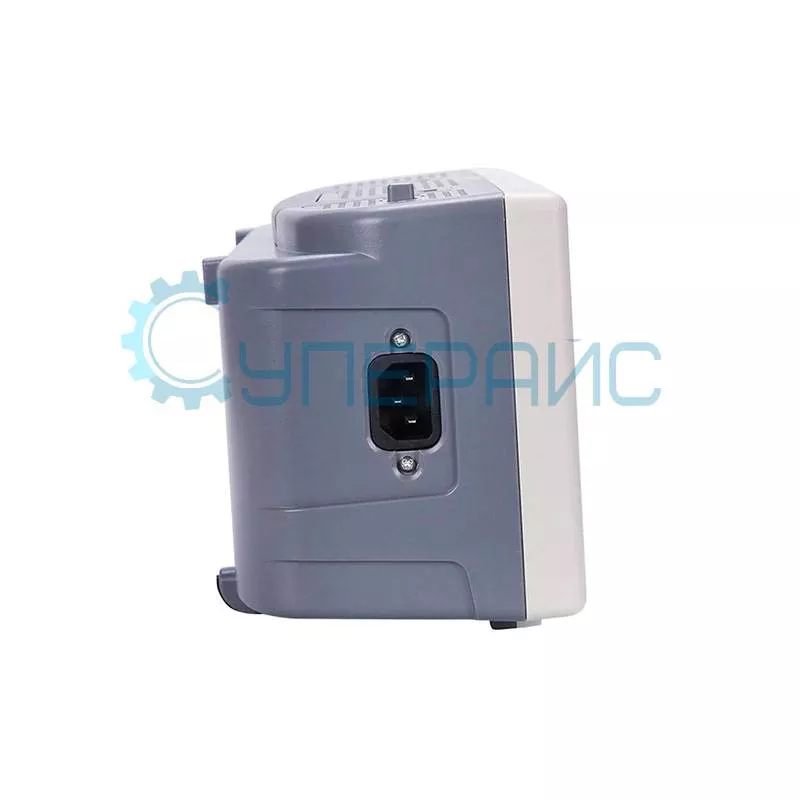

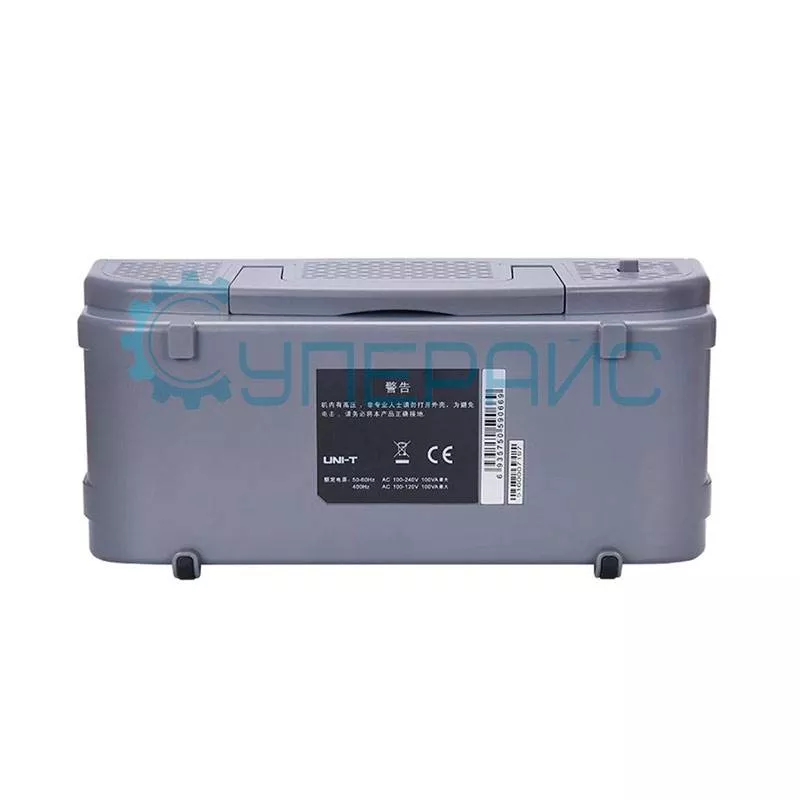

Цифровой осциллограф UNI-T UTD2025CL – незаменимый инструмент для опытного исследователя электронных схем
Двухканальный цифровой осциллограф UNI-T UTD2025CL представляет собой удобный измерительный прибор для исследования параметров электрических сигналов.
Прибор с полосой пропускания 25 МГц, частотой дискретизации 250 МВыб/с и внутренней памятью 25 Кб на канал, может использоваться для измерения параметров электрических сигналов при обслуживании коммутационного оборудования, при диагностике автомобилей, приборостроении и в исследовательских лабораториях.
На панели элементы управления расположены как и на всех приборах такого типа. Поэтому управление моделью удобное и привычное. Вы можете сохранить результаты измерений или же с помощью USB перенести данные в формате bitmap на другой носитель и анализировать их.
Стационарные осциллографы UTD2025CL оборудованы входными каналами и еще одним каналом, используемым для внешнего запуска.
Прибор применяется для быстрой и точной диагностики электронных устройств. Измерение джиттера осциллографом UTD2025CL служит важным условием при конструировании цифровых схем.
Расшифровка маркировки осциллографа UTD2025CL
Индекс CL в маркировке прибора означает: С – цветной жидкокристаллический экран, L – разрешение экрана с диагональю 17,8 см.
Цифра 2 обозначает количество независимых каналов, 25 – полоса пропускания – 25 МГц.
UNI-T – электротехнический бренд производителя прибора.
Характеристики UTD2025CL
Эксплуатационные характеристики осциллографа для анализа джиттера цифровых сигналов включают:
- два аналоговых канала чувствительностью 1 мВ/дел – 20В/дел;
- ЖК цветной экран с разрешением 400 х 240 пикселей и возможностью увеличения осциллограммы;
- русифицированное меню управления;
- возможность присоединения USB-накопителей (флешек);
- соединение с персональным компьютером и передача данных через USB-порт;
- конфигурация осциллограммы и проверка состояния производятся автоматически;
- в памяти прибора сохраняются настройки, осциллограммы и так далее;
- анализ подробностей сигнала для четкого отображения с помощью функции увеличения экрана;
- автоматическое выполнение и проверка 28 характеристик сигнала;
- автоматическое измерение курсора;
- запись сигнала в памяти и воспроизведение;
- математические функции и вычисления для одновременной работы с разными сигналами;
- режим записи по фронту (Edge), то есть сигнал появляется на мониторе при достижении им определённого уровня. Запуск триггера сигнала в режиме Video. Режим по продолжительности импульса (Pulse width) для запуска в зависимости от соответствия заданному импульсу. И поочередный запуск (Alternate), используемый для сравнения сигналов различной частоты.
Напоминаем, для того, чтобы избежать ошибки и неточности в измерениях, при первом тестировании во время подсоединения щупа к входному каналу необходимо произвести корректировку для согласования параметров щупа и канала на входе осциллографа.
Обзорная таблица
| Модель | UTD2025CL | UTD2052CL | UTD2052CEX | UTD2102CEX | UTD2102CAL | UTD2202CE |
| Количество каналов | 2 | |||||
| Полоса пропускания | 25 МГц | 50 МГц | 50 МГц | 100 МГц | 110 МГц | 200 МГц |
| Частота дискретизации | 250 МВыб/с | 500 МВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с | 1 ГВыб/с |
| Глубина памяти | 25 кб | |||||
| Время нарастания сигнала | ≤ 14 нс | ≤ 7 нс | ≤ 3,5 нс | ≤ 1,8 нс | ||
| Скорость захвата осциллограмм | ≥ 2000 осциллограмм в секунду | |||||
| Чувствительность | 1 мВ/дел - 20 В/дел | 2 мВ/дел - 5 В/дел | ||||
| Коэффициент развертки | 10 нс/дел - 50 с/дел | 5 нс/дел - 50 с/дел | 2 нс/дел - 50 с/дел | 20 нс/дел - 50 с/дел | ||
| Внутренняя память | настройки, осциллограммы, осциллограммы в формате Bitmap | |||||
| Режимы триггера | Edge, Pluse, Video, Alternate | Edge, Pluse, Alternate | Edge, Pluse, Video,Slope,Alternate | Edge, Pulse, Video, Alternate | ||
| Интерфейсы передачи данных | USB OTG, Pass/Fail | USB OTG | USB Host / Device, LAN | |||
| Питание | 100 - 240 В, 45 - 440 Гц | |||||
| Дисплей | диагональ 7 (178 мм) цветной ЖК 400 × 240 пикселей | диагональ 7 (178 мм) цветной ЖК 800 × 480 пикселей | диагональ 5,7 (145 мм) цветной ЖК 320 × 240 пикселей | |||
| Габариты | 306 мм x 134 мм x 122 мм | 306 мм х 147 мм х 122 мм | 320 мм x 150 мм x 130 мм | |||
Статьи:
Обзор цифрового осциллографа UNI-T UTD2052CL
Обзор цифровых осциллографов UNI-T (UTD2025CL, UTD2052CL, UTD2052CEX, UTD2102CEX, UTD2102CAL, UTD2202CE)
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
