Цифровая учебная лаборатория «SuBaS»
Описание товара
Учебная лаборатория SuBaS
Преимущества
Лабораторный программно-аппаратный комплекс SuBas не требует специальной подготовки перед проведением практических занятий со студентами.
Лабораторный программно-аппаратный комплекс обеспечивает выполнение лабораторной работы для студентов в количестве 2-3 человек.
Сегодня в технических вузах, чтобы обеспечить учебный процесс нужны целые лаборатории, состоящие из множества приборов, что сразу исключает мобильность. Мы не можем быстро организовать в другой аудитории лабораторию, не перенеся туда все приборы, подключив их к электрическим сетям, с каждым прибором надо отдельно работать, коммутировать и так далее, а результаты измерений надо отдельно фиксировать и обрабатывать на стороннем носителе.
Работая в области производства учебно-лабораторного оборудования, ООО НТП «ЭнергияЛаб» обратила внимание на данные факторы и создала продукт «SuBaS», который при компактных размерах заменяет небольшую лабораторию, обладает высокой функциональностью, то есть может применятся в разных дисциплинах. Данный комплекс отличается мобильностью и инновационостью.
Основой является программно-аппаратный комплекс «TechLab», разработанный нашей компанией. В базовую комплектацию «SuBaS» входят, также разработанные нами функциональный генератор, генератор сигналов произвольной формы, осциллограф, два источника напряжения, источник тока, два вольтметра, амперметр, фиксированный источник напряжения, блок коммутации, который собирает информацию с измерительных приборов и передает сигнал для дальнейшей обработки и вывода данных с помощью программного обеспечения по USB или Wi-fi каналу, а также позволяет принимать обратный сигнал управления исполнительными устройствами.

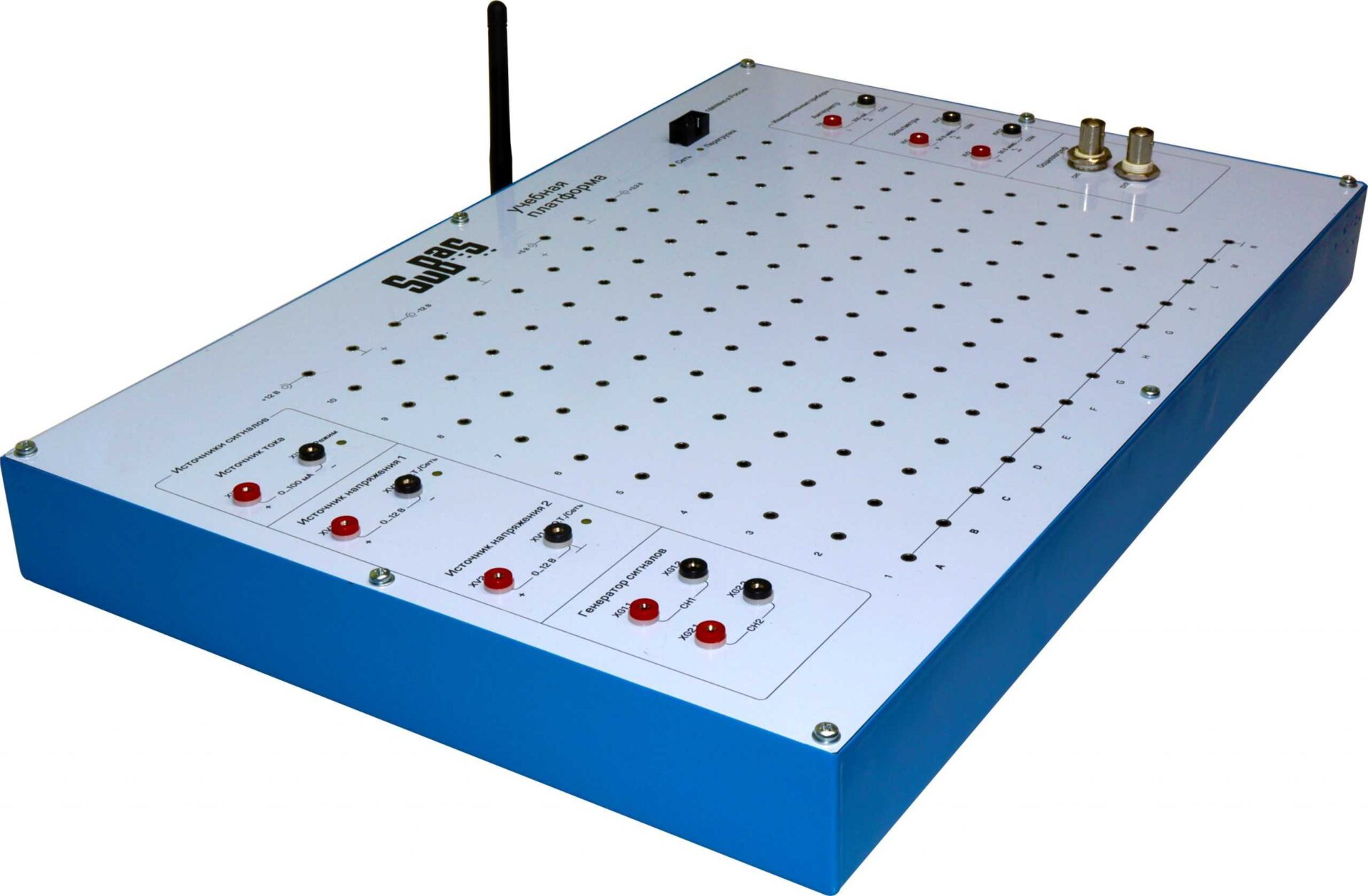

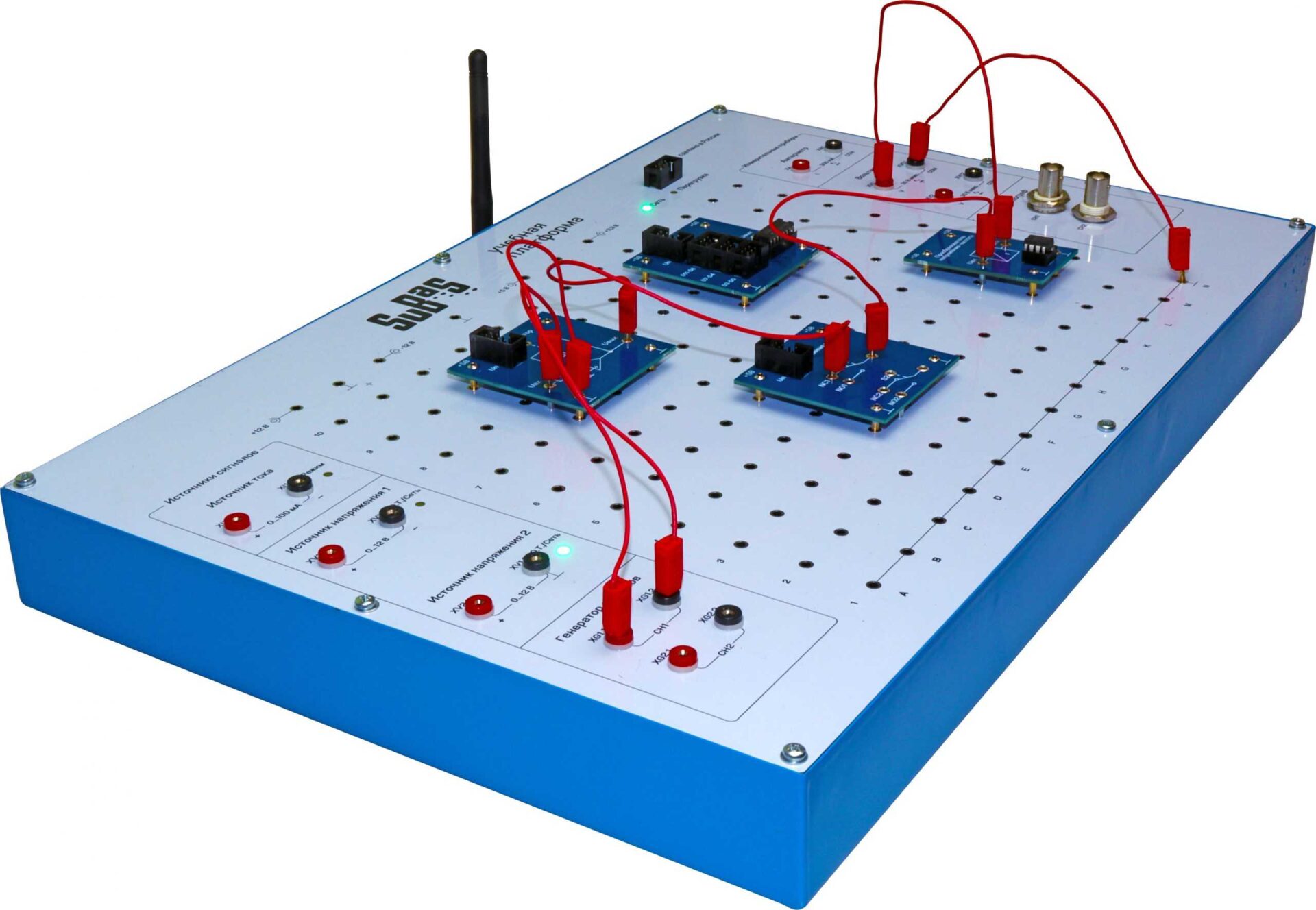

В центре платформы «SuВаS» находится наборное поле для коммутации исследуемых элементов, т.е. лабораторных модулей. Модуль может представлять собой как часть собираемой схемы или простой исследуемый элемент (например, резистор), так и сложную схему, на которой выполняются сразу несколько лабораторных работ. С помощью модулей можно коммутировать различные схемы, что позволяет применять «SuBaS» в учебных дисциплинах по электротехнике, электронике, радиотехнике, телекоммуниционным системам, цифровой электронике, физике, мехатронике.

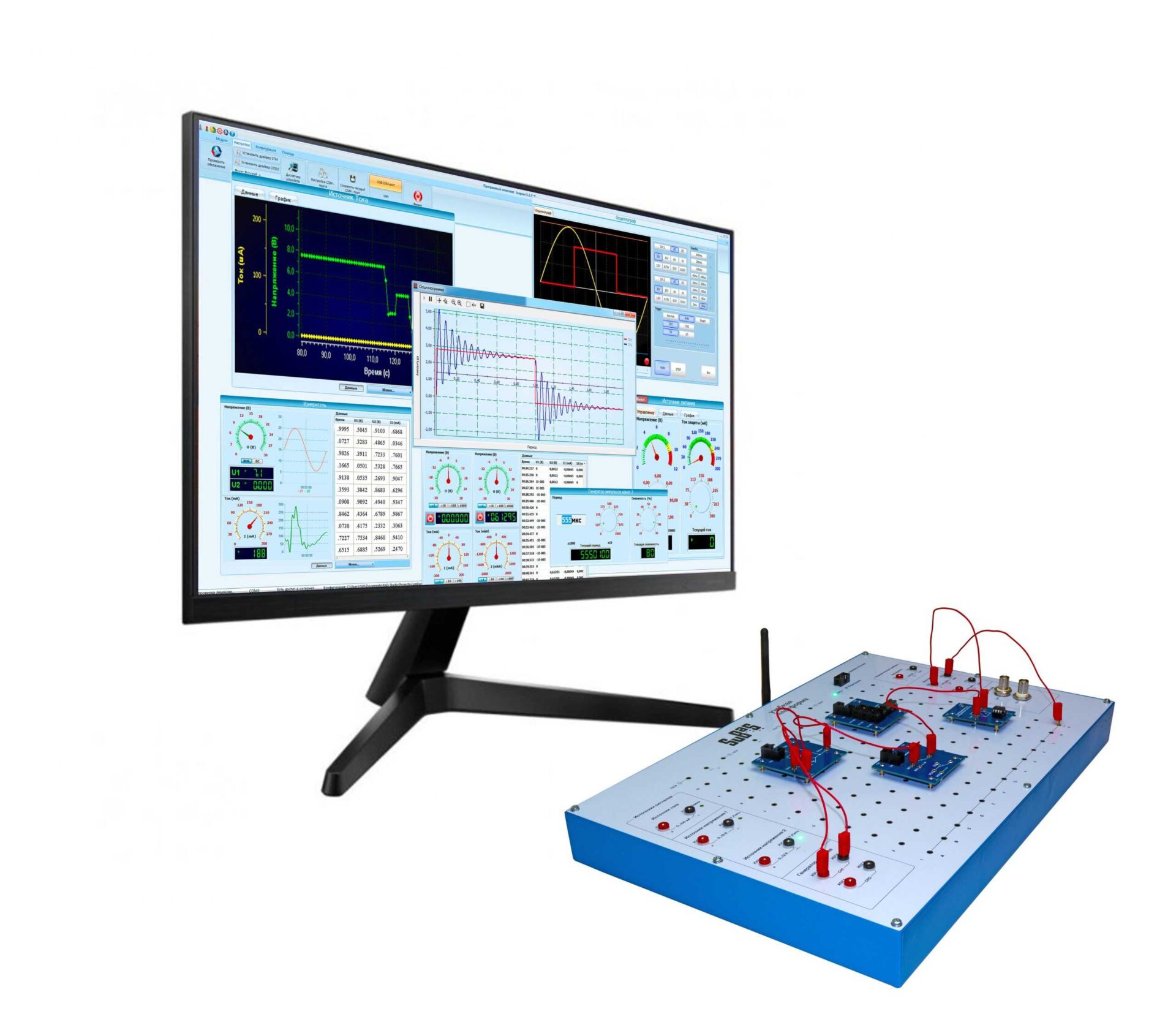

Визуализация всего процесса происходит с помощью программного обеспечения. На мониторе выводится интерфейс измерительных приборов и устройств, размещение в свободном порядке.
Программное обеспечение позволяет просмотреть методический материал к лабораторным работам, для преподавателей есть возможность загрузить свои методические рекомендации для учащихся, сохранить полученные данные в табличном виде, создать скриншоты графического изображения данных с измерительных приборов, провести аналитику некоторых измерений.
Ещё о преимуществе SuBaS
Лабораторные работы
Список выполняемых лабораторных работ зависит от конкретного комплекта мини-модулей.
Готовые комплекты минимодулей для выполнения лабораторных работ по тематикам:
- Цифровая техника
- Источники вторичного электропитания
- Радиотехника
- Полупроводниковые приборы
- Электрические цепи
Нет списка ваших лабораторных работ? Обратитесь к нашим менеджерам и ЭнергияЛаб разработает на базе учебной лаборатории SuBaS выполнение ваших лабораторных работ в кратчайшие сроки. Поставка комплекта учебной лаборатории будет отвечать требованиям вашего учебного заведения.
Комплект поставки
- Цифровая учебная лаборатория «SuBaS»
- Противоударный кейс
- Паспорт
- Техническое описание оборудования
- Мультимедийная методика
- Гарантийный талон
- Комплект программного обеспечения
- Комплект соединительных проводов и сетевых шнуров
По желанию заказчика, в комплектацию может быть включен ноутбук с установленным ПО
Для выполнения лабораторных работ определенной тематики, в основной комплект нужно дополнительно включить дополнительный комплект минимодулей для нужных тематик.
Технические характеристики
| Габариты | 480 × 230 × 50 мм |
|---|---|
| Исполнение | Настольное |
| Версия | Компьютерная |
| Лабораторных | 200+ |
Функциональный генератор/Генератор сигналов произвольной формы
Кол-во каналов - 2
Частота Разрешение, 12 бит
Максимальная амплитуда, 10В
Полоса пропускания, -3 дБ, синус, 0.5 МГц
Регулировка смещения есть
Выходной импеданс, 50 Ом
Выходной ток, 200 мА
Осциллограф
Кол-во каналов - 2
Частота дискретизации, 2МГц
Разрешение, 12бит
Входной импеданс, 1МОм, 15пФ
Полоса пропускания, 0.2МГц
Источники напряжения (2 изолированных источника)
Диапазон, 0…12В
Выходной ток - 300 мА
Точность установки напряжения - 10 мВ
Источник тока
Диапазон, 0…100мА
Измерительные приборы
Вольтметр - 2 шт.
Диапазоны измерения напряжения, 3 и 30В
Амперметр - 2 шт.
Диапазоны измерения тока, 30 и 300мА
Точность измерения тока, 10 и 100мкА
Фиксированные источники напряжения - есть
Напряжение/ток В/мА - +12/500, -12/100, +5/500
