ВНИМАНИЕ! Производство четырехканального планшетного осциллографа Micsig STO1104C Plus ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Планшетный осциллограф Micsig STO1004
Технические характеристики Micsig STO1104C Plus
| Серия | STO1000C |
| Количество каналов | 4 |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта импульса | ≤ 3.5 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 28 Мб |
| Максимальная скорость захвата формы волны | 80000 сиг/сек |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1000 с/дел |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1% параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2% (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 6 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Триггерная связь | DC, AC, HF фильтр (> 50 кГц), LF фильтр (< 50 кГц), подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Связи | DC, AC, HF фильтр, LF фильтр и подавление шума |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с |
| отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с | |
| Запуск по видео сигналу | |
| Условие запуска | запуск по всем или отдельным строкам, чётным / нечётным или всем полям |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | запуск по положительному / отрицательному наклону |
| Запуск по ранту | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск по N-му фронту импульсного пакета, который появляется после заданной паузы, максимальный номер фронта: 65536. |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, пересекающая линия |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Математические функции | сложение, вычитание, умножение, деление |
| Источник питания | |
| Напряжение источника питания | 100-240 В AC, 50/60 Гц |
| Потребляемая мощность | < 60 Вт |
| Max напряжение и ток | 12 В DC, 5 А |
| Батарея | 7.4 В, 7500 мА, аккумуляторная литиевая батарея |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |
| Способ управления устройством | сенсорный экран |
| Интерфейс передачи данных | USB Host, USB Device, LAN, Wi-Fi, HDMI |
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART |
| Встроенная память | 8 ГБ |
| Программные возможности | возможность просмотра и редактирования в осциллографе осциллограмм и изображений экрана, возможность произвести моментальный снимок экрана |
| Рабочая среда | температура: 0℃ - 45℃ |
| 5% - 85% | |
| Температура хранения | температура: -40℃ - 60℃ |
| влажность: 5% - 90 % | |
| Рабочая высота | 0 - 3000 м |
| Габариты | 280 мм х 180 мм х 50 мм |
| Вес | 3200 г |
| Комплектация | осциллограф Micsig STO1104C Plus - 1 шт |
| | аккумуляторная батарея - 1 шт осциллографический пробник - 4 шт адаптер питания - 1 шт цветные кольца для щупа с разъемом BNC - 5 шт ремень для переноски - 1 шт защитная пленка на экран - 1 шт |
Осциллограф Micsig STO1104C Plus

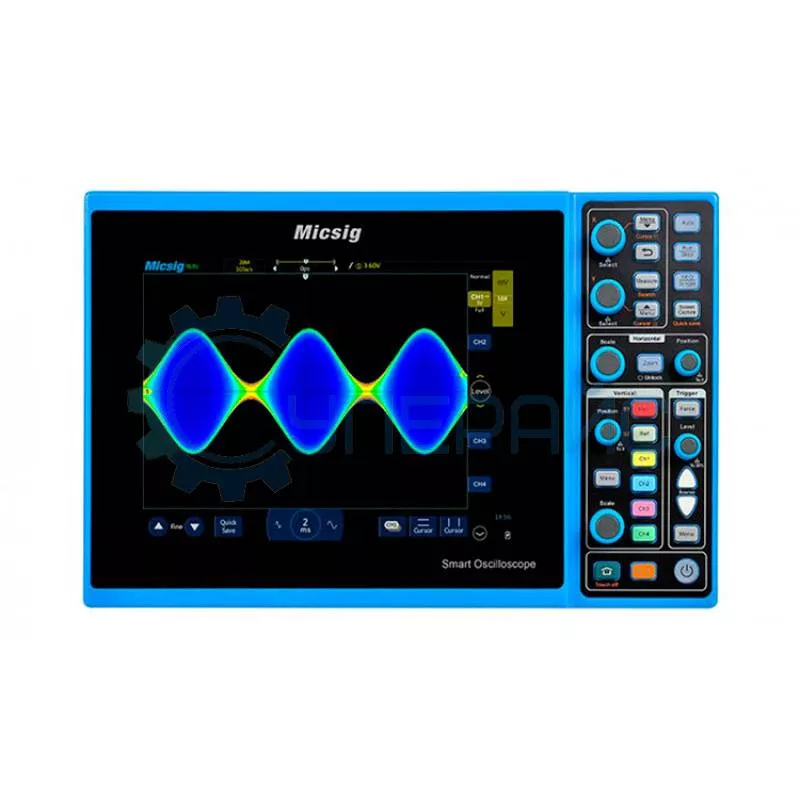

Micsig STO1104C Plus – это четырёхканальный аккумуляторный осциллограф с полосой пропускания 100 МГц. Прибор предназначен для отображения электрических сигналов поступающих на вход устройства, с последующим анализом амплитудных и временных параметров сигнала.

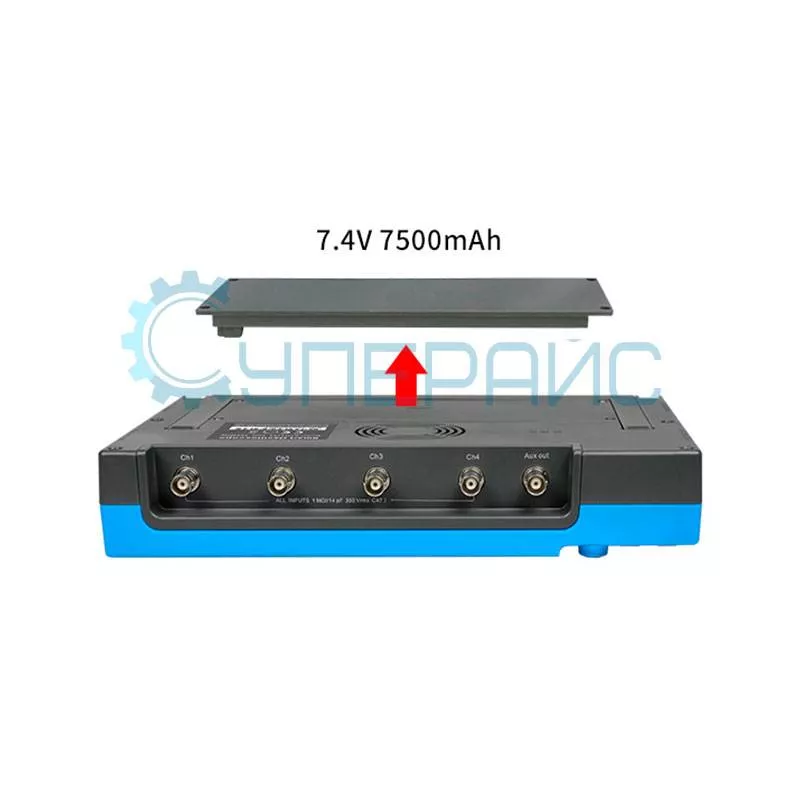

На верхней панели находятся 4 BNC разъёма и 1 AUX выход. На правой боковой панели: выход под сетевой LAN кабель, пины для калибровки щупов, HDMI выход для подключения к другим мониторам, USB разъём для внешней памяти, USB для подключения к компьютеру и вход питания к аккумулятору.

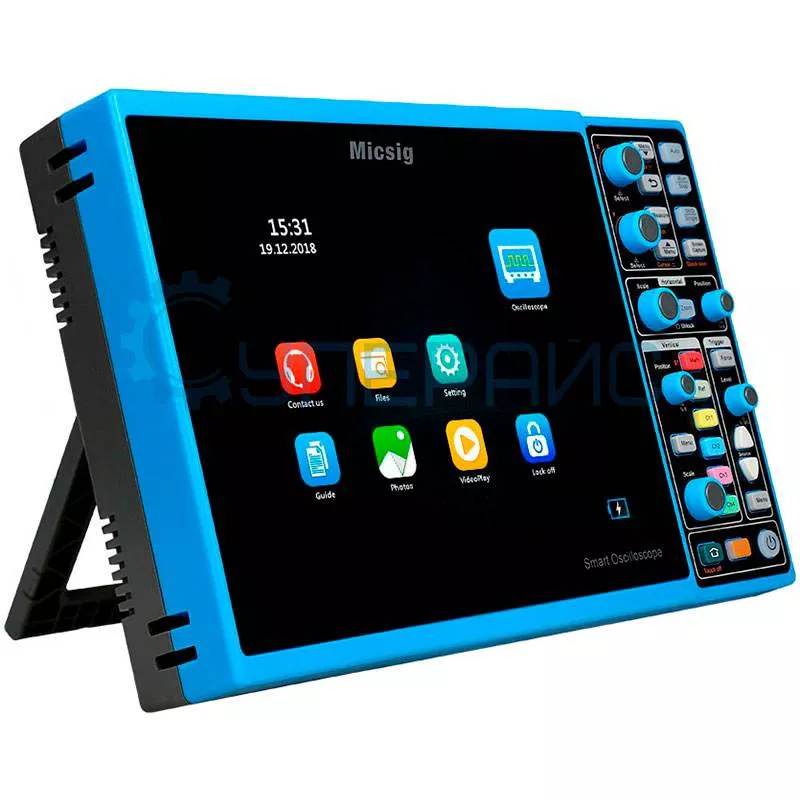

Управление интерфейсом происходит с помощью сенсорного 8 дюймового экрана и клавиш на боковой панели осциллографа. В меню главном меню есть несколько вкладок:
- Выбор режимов измерений по каждому из каналов (каждый режим обозначается подписью и миниатюрной иконкой, для детального понимания);
- Сохранение осциллограмм в разных форматах;
- Настройки сэмплирования;
- Настройка отображения внешних данных на дисплее;
- Настройка триггеров, таких как видео, uart и так далее;
- Настройка каналов.
Из-за небольших габаритов и встроенной батареи на 7500 мА осциллограф нередко используют в автомастерских и домашних мастерских.
Обзорная таблица
| Модель | STO1102C | STO1102C Plus | STO1152C | STO1152C Plus | STO1104C | STO1104C Plus | ||||
| Количество каналов | 2 | 4 | ||||||||
| Полоса пропускания | 100 МГц | 150 МГц | 100 МГц | |||||||
| Частота дискретизации | 1 ГВыб/с | |||||||||
| Глубина памяти | 28 Мб | |||||||||
| Время нарастания сигнала | ≤ 3,5 нс | ≤ 2,3 нс | ≤ 3,5 нс | |||||||
| Скорость захвата осциллограмм | 80000 осц/сек | |||||||||
| Чувствительность | 1 мВ/дел - 10 В/дел | |||||||||
| Коэффициент развертки | 2 нс/дел - 1000 с/дел | |||||||||
| Встроенная память | 8 ГБ | |||||||||
| Режимы триггера | Edge, Pluse Width, Video, Time Out, Slope, Runt, N-th Edge | |||||||||
| Интерфейсы передачи данных | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | USB Host, USB Device, LAN, Wi-Fi | USB Host, USB Device, LAN, Wi-Fi, HDMI | ||||
| Декодирование протоколов | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | CAN, LIN, SPI, I2C, UART (опция - 1500 рублей) | CAN, LIN, SPI, I2C, UART | ||||
| Питание | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | адаптер 100 - 240 В | адаптер 100 - 240 В, литиевый аккумулятор 7500 мА/ч, 7,4 В | ||||
| Дисплей | диагональ 8 цветной ЖК 800 × 600 пикселей | |||||||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
