Частотомер 1Гц-50МГц E0330 (конструктор)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ E0330
| Основные характеристики частотомера - измерителя кварцев | |
| Диапазон частот | 1 Гц - 50 МГц |
| Поддержка измерения частоты кварцевых резонаторов | есть |
| Точность разрешения дисплея | 5 бит (например 0,0050 кГц; 4,5765 МГц; 11,059 МГц); |
| Автоматическое переключение диапазонов измерения частоты | есть |
| Автоотключение при простое | 15 c |
| Возможность программирования выходной частоты, для ремонта трансиверов и измерительного оборудования | есть |
| Общие характеристики | |
| Дисплей | LCD, пятиразрядный индикатор красного цвета |
| Питание | DC 5 - 9 В |
| Потребляемый ток в режиме ожидания | 11 мА |
| Габариты печатной платы | 80 мм х 53 мм |
| Вес прибора | 34 г |

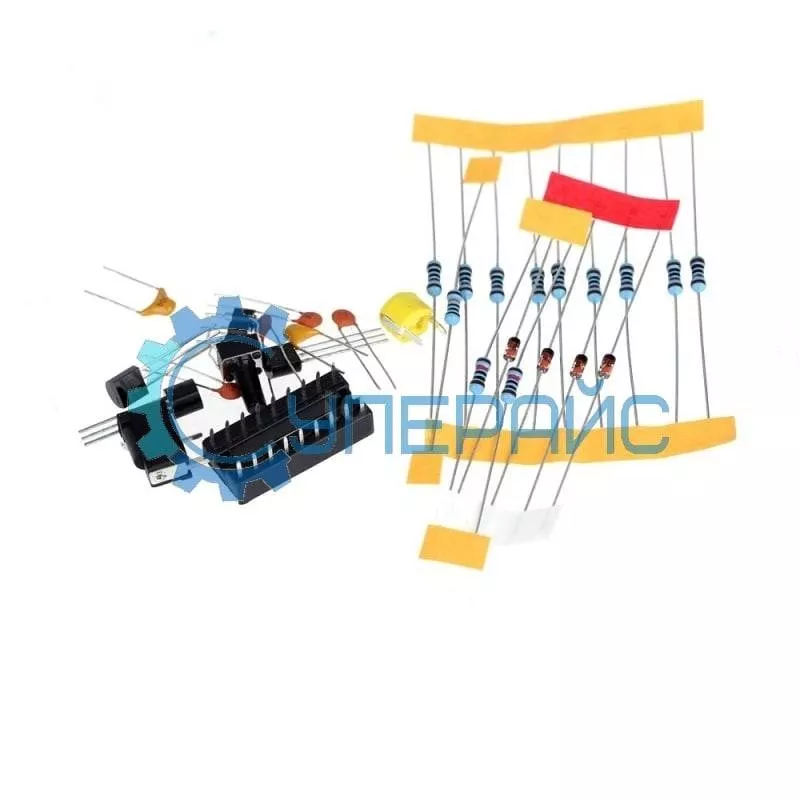

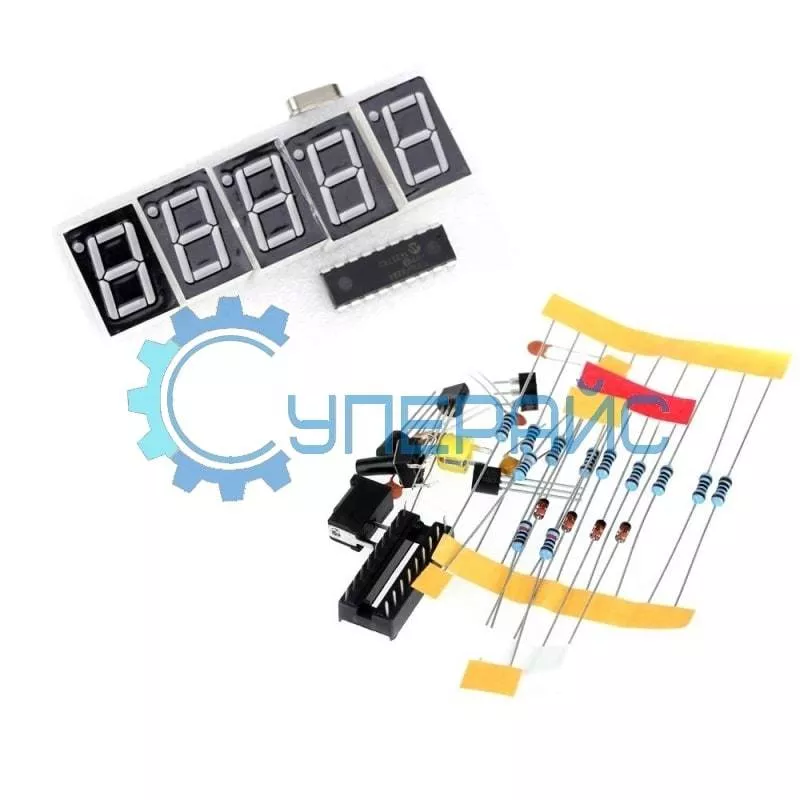

| Комплектация | набор для сборки частотомера 1Гц - 50МГц E0330 с функцией тестера кварцевых резонаторов – 1 шт |
Дополнительно:
- При отображении результатов в кГц точка, отображающая дробную часть, мигает;
- При отображении результатов в МГц точка, отображающая дробную часть, горит постоянно;
- Возможность самостоятельно запрограммировать полярность входа.

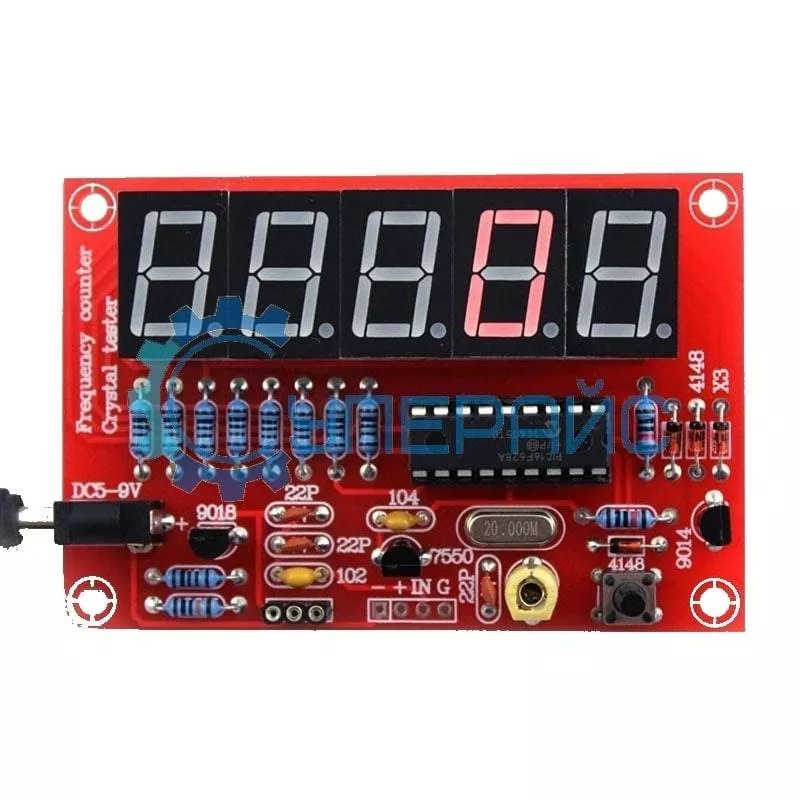

Частотомер - конструктор до 50 МГц для сборки своими руками
Китайский частотомер 1 Гц — 50 МГц E0330 позволяет измерять частоту кварцевых резонаторов. Простой цифровой прибор позволяет измерять наиболее применяемые "кварцы".
Тестер кварцевых резонаторов удобен. Сборка тестера с цифровой светодиодной шкалой не представляет проблем. Собрать частотомер своими руками за пару часов под силу даже начинающему радиолюбителю. На форумах радиоконструкторов обыватели рекомендуют обратить внимание на данный набор.
Частотомер набор КИТ недорог, собран на PIC на микроконтроллере, который может учитывать сдвиг частот у радиоприемников и передатчиков при их настройке. При измерении частоты кварца на 10 МГц, индикаторы отобразят следующее: 10,001. Малая относительная погрешность при измерении разных кварцев сохраняется, а запятая в числе перемещается.
Новые удобные функции E0330
- автоматическое переключение разрешения дисплея;
- автоматически изменяемая длительность измерения для точного подсчета импульсов;
- возможность подключения прибора к генератору приемника и передатчику;
- реализация в прошивке контроллера режима программирования (setup mode), имеющего меню с выбором нужной функции.
Измерение сдвига частот
Частотомер сохраняет измеренные значения частот, которые будут добавляться или вычитаться при дальнейших измерениях. Можно установить нулевую частоту сдвига для отображения измеряемой частоты без сдвига. Значение сдвига можно выбрать из таблицы, находящейся в памяти контроллера.
Энергосберегающий режим
Режим энергосбережения работает следующим образом: если частота не меняется 15 секунд, происходит выключение. Если же значение частоты изменилось больше, чем на одно значение младшего разряда — включение. Режимом можно управлять из меню.
Удобство сборки конструктора частотомера E0330

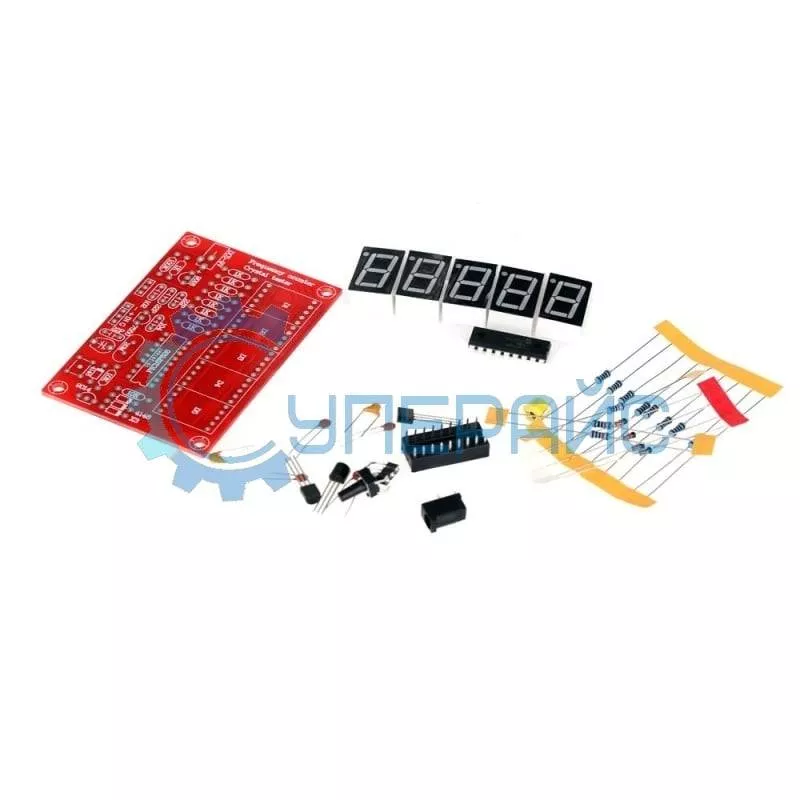

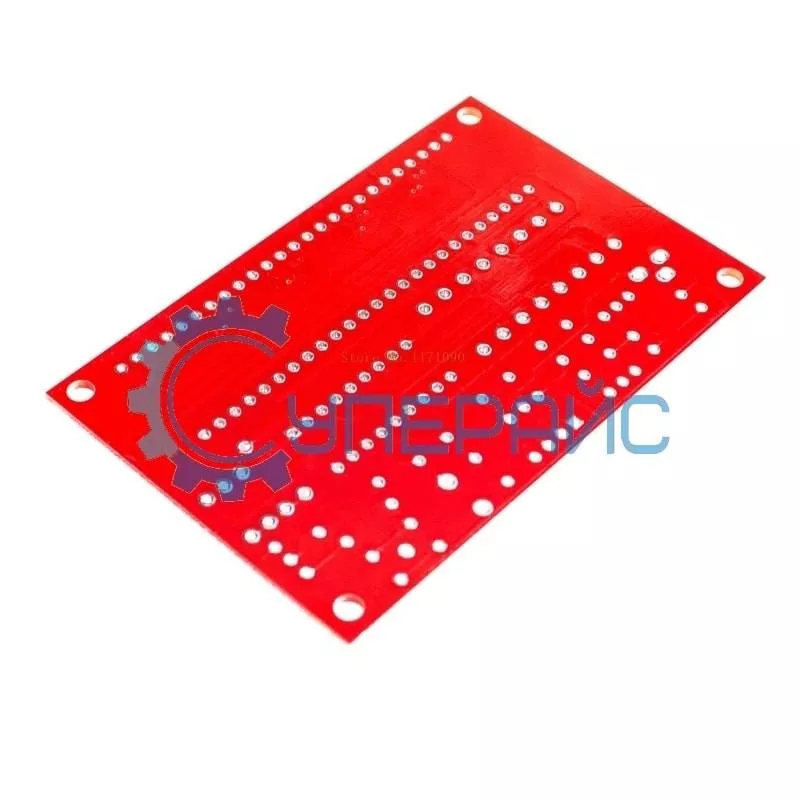

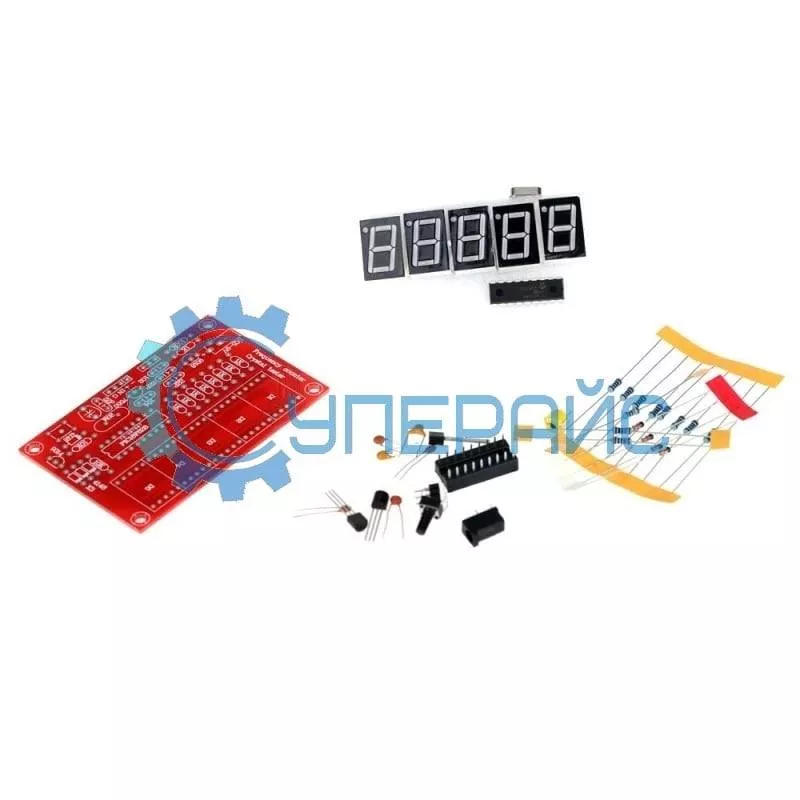

Частотомер набор КИТ компактен, выполнен аккуратно и содержит в наборе панель для установки микроконтроллера. Это нужно при программировании внешними устройствами. Номиналы и посадочные места элементов изображены на плате.
Принципиальная схема:
