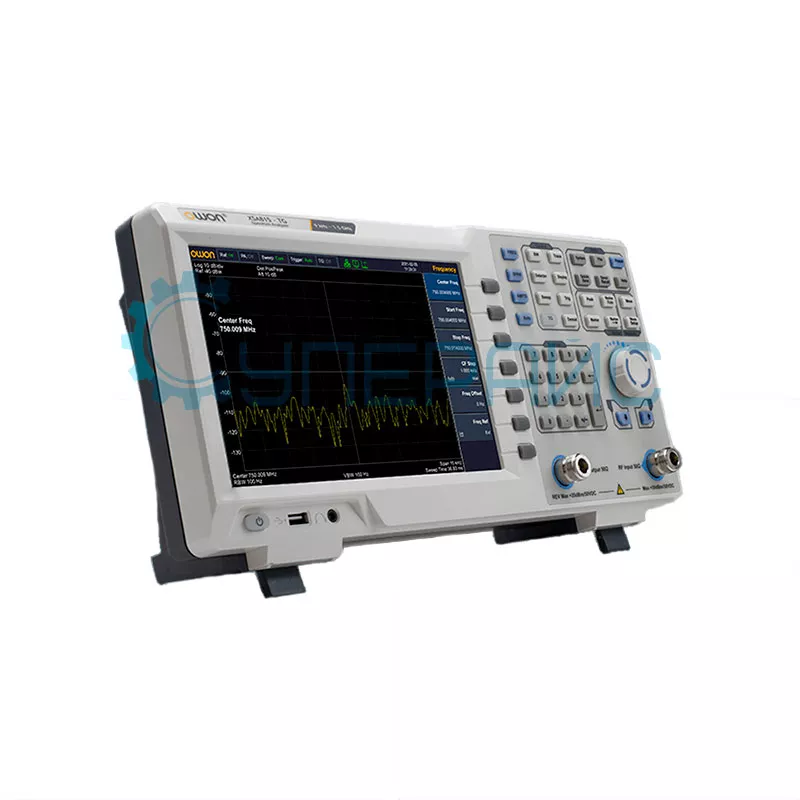

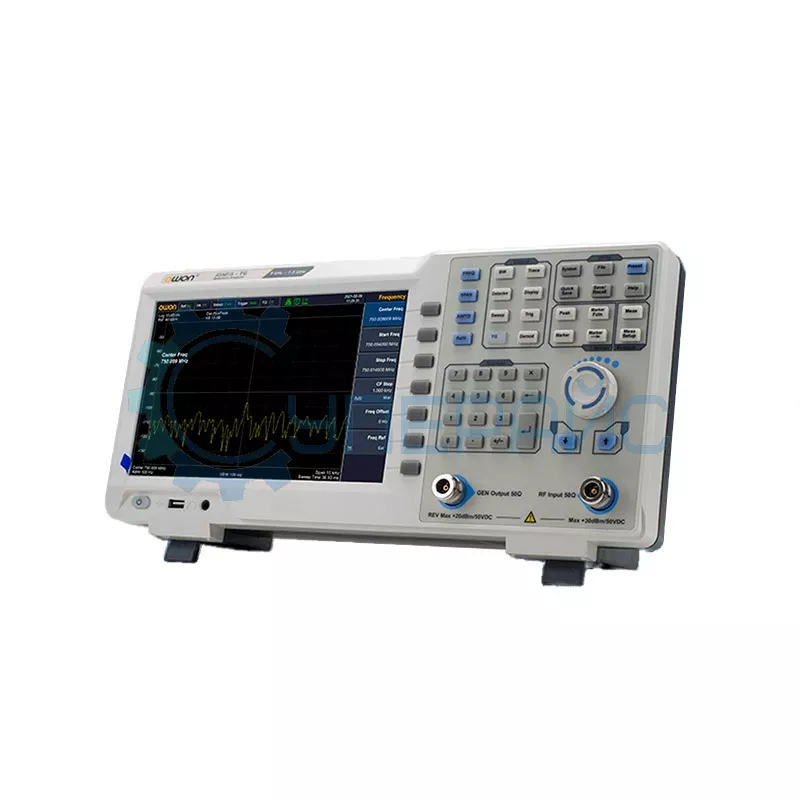

Анализатор спектра со следящим генератором OWON XSA815-TG
Технические характеристики OWON XSA815-TG
| Частотный диапазон | 9 кГц - 1,5 ГГц |
| Разрешение | 1 Гц |
| Ширина развёртки частоты | |
| Диапазон развёртки | 0 Гц, 100 Гц до максимальной частоты прибора |
| Точность | ширина развёртки / (точность развёртки - 1) |
| Пропускная способность | |
| Полоса пропускания | от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
| Точность полосы пропускания | < 5 % стандартно |
| Полоса пропускания видео | от 10 Гц до 1 МГц, в последовательности 1-3-5-10 |
| Амплитуда и уровень | |
| Диапазон измерения амплитуды | средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, fc ≥ 10 МГц, предусилитель выключен |
| Уровень | от -80 дБм до 30 дБм, шаг 0,01 дБ |
| Предусилитель | 20 дБ, номинально, от 100 кГц до 1,5 ГГц |
| Входной аттенюатор | от 0 до 40 дБ, шаг 1 дБ |
| Средний уровень шума | |
| Предусилитель выключен | от 9 кГц до 1 МГц; -95 дБм < -88 дБм от 1 МГц до 500 МГц; -140 дБм < -130 дБм от 500 МГц до 1,5 ГГц; -138 дБм < -128 дБм |
| Предусилитель включен | от 9 кГц до 1 МГц; -135 дБм < -128 дБм от 1 МГц до 500 МГц; -160 дБм < -150 дБм от 500 МГц до 1,5 ГГц; -158 дБм < -148 дБм |
| Фазовый шум | |
| Смещение | 10 кГц < -80 дБн/Гц 100 кГц < -100 дБн/Гц 1 МГц < -115 дБн/Гц |
| Средний уровень шума | до 160 дБм |
| Диапазон отображения уровня | |
| Единица измерения координат уровня | dBm, dBuW, dBpW, dBmV, dBuV, W, V |
| Способ обнаружения | положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
| Функции трассировки | очистка записи, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
| Частотная характеристика | |
| Предусилитель выключен | ±0,7 дБ |
| Предусилитель включен | ± 1,0 дБ |
| Следящий генератор (tracking generator) | |
| Диапазон частот | от 100 кГц до 1,5 ГГц |
| Диапазон уровня выходной мощности | от - 40 дБмВт до 0 дБмВт |
| Разрешение выходного уровня | 1 дБ |
| Выходная плоскостность | 50 МГц, ± 3 дБ |
| Ложный генератор слежения | гармонический: - 30 дБн негармонический: - 40 дБн |
| Генератор слежения за изоляцией входных клемм | - 60 дБ |
| Общие характеристики | |
| Дисплей | ЖК-экран, разрешение 1280 x 800 пикселей |
| Диагональ дисплея | 9 дюймов |
| Интерфейс | USB, LAN, HDMI, вход для наушников |
| Источник питания | 100-240 В, 50/60 Гц |
| Габариты | 375 х 185 х 120 мм |
| Вес | 3,7 кг |
| Комплектация | анализатор спектра OWON XSA815-TG – 1 шт кабель питания– 1 шт USB кабель – 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость | USB кабель Schneider Electric BMXXCAUSBH018 |
Профессиональный спектронализатор OWON XSA815-TG
Анализатор спектра OWON модели XSA815-TG предназначен для исследования сигналов в радиочастотной среде. Технические специалисты и энтузиасты, увлечённые радио, применяют такие измерители спектра при работе с радиочастотными сигналами, оценивая качество и характеристики оборудования.
Возможности прибора
Диапазон частот модели составляет 9 кГц - 1,5 ГГц. Интеграция внутрь корпуса генератора отслеживания помогает в проведении процедур наладки оборудования. Генератор позволяет проводить измерение частотных характеристик устройств и компонентов. Средний уровень шума, поддерживаемый анализатором, создаёт условия для обнаружения кратковременных пиков разной формы.
Архитектурные решения снижают множественные помехи, усиливая читаемость исследуемых участков радиочастотного пространства.
Высокое разрешение встроенного цветного дисплея обуславливает детальное визуальное отображение динамики спектра и другой информации.
OWON XSA815-TG располагает:
- компактным корпусом;
- опцией трассировки в нескольких форматах;
- цифровыми интерфейсами подключения (USB, LAN и другие).
Зона применения и точность
Следящий генератор работает в диапазоне частот от 100 кГц до 1,5 ГГц.
XSA815-TG будет полезен для:
- промежуточной отладки схем радиочастотных передатчиков;
- идентификации слабых паразитных возмущений;
- анализа полученных спектров после экспериментов;
- детальный анализ узких полос частот.
Обзорная таблица анализаторов спектра OWON
| Характеристики | XSA815-TG | XSA805 | XSA805-TG | XSA810-TG |
| Минимальная частота | 9 кГц | |||
| Максимальная частота | 1,5 ГГц | 1 ГГц | 500 МГц | 500 МГц |
| Диапазон полосы пропускания | 1 Гц - 1 МГц | |||
| Средний уровень шума | до 160 дБм | 160 дБм | 160 дБм | 160 дБм |
| Тип спектроанализатора | Цифровой | |||
| Принцип действия | Параллельный (многоканальный) | |||
| Встроенный дисплей | Да | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | |||
| Вид исполнения | Настольное | |||
| Следящий генератор (диапазон частот) | от 100 кГц до 1,5 ГГц | Нет | от 100 кГц до 500 МГц | от 100 кГц до 1 ГГц |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
