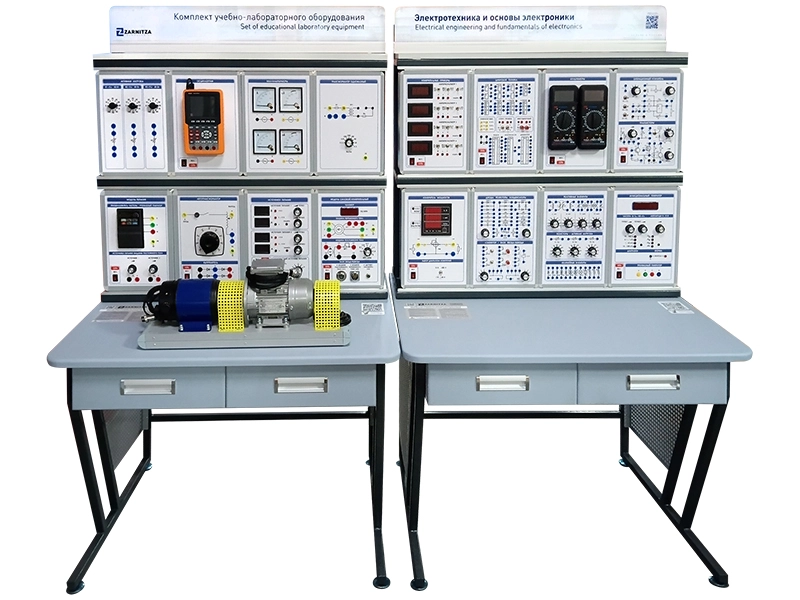

Комплект учебно-лабораторного оборудования "Электротехника и основы электроники"

Комплект оборудования представляет собой изделие стендового модульного исполнения.

Комплект учебно-лабораторного оборудования "Электротехника и основы электроники" предназначен для проведения лабораторно-практических занятий по одноименным курсам. Обеспечивает изучение измерительных приборов и способов измерений в электрических цепях, электрических цепей постоянного и переменного тока, полупроводниковых приборов, аналоговых электронных устройств на операционных усилителях, элементов цифровой техники, а также однофазных трансформаторов, двигателей постоянного тока, генераторов постоянного тока, трехфазных асинхронных двигателей с короткозамкнутым ротором.

Комплектация

1. Комплект учебно-лабораторного оборудования "Электротехника и основы электроники".
2. Лабораторный стол с контейнером и двухуровневой двухрядной рамой (2 шт.).

3. Электромашинный агрегат.
4. Комплект соединительных проводов и кабелей.
5. Паспорт изделия.
6. Руководство по эксплуатации.
7. Методические указания по выполнению лабораторных работ.

Состав

• Автотрансформатор.
• Функциональный генератор.
• Измеритель мощности.
• Источник питания.
• Измерительные приборы.
• Мультиметры.
• Диоды, резисторы и конденсаторы.
• Нелинейные элементы. Реактивные элементы. Резисторы/Активная нагрузка.
• Операционный усилитель. Транзисторы.
• Цифровая техника.
• Трансформатор однофазный.
• Миллиамперметры.
• Осциллограф.
• Модуль питания.
• Модуль силовой/измерительный.
• Активная нагрузка.

Учебно-методическое пособие по проведению лабораторных работ

• Электроизмерительные приборы и измерения.
• Линейные электрические цепи постоянного тока.
• Экспериментальное определение параметров элементов цепей переменного тока.
• Электрическая цепь переменного тока с последовательным соединением элементов.
• Электрическая цепь переменного тока с параллельным соединением элементов.
• Трехфазная электрическая цепь при соединении потребителей по схеме "звезда".
• Трехфазная электрическая цепь при соединении потребителей по схеме "треугольник".
• Нелинейная цепь постоянного тока.
• Нелинейная цепь переменного тока.
• Разветвленная линейная электрическая цепь постоянного тока.
• Нелинейная цепь постоянного тока с последовательным соединением элементов.
• Разветвленная нелинейная электрическая цепь постоянного тока.
• Сложная линейная цепь постоянного тока.
• Исследование переходных процессов в цепи r, l.
• Исследование переходных процессов в цепи r, l, c.

• Исследование биполярного транзистора и усилительного каскада на биполярном транзисторе.
• Исследование полевого транзистора и транзисторного усилительного каскада.
• Исследование аналоговых электронных устройств на операционном усилителе.
• Исследование мультивибратора на операционном усилителе.
• Исследование логических элементов на интегральных микросхемах.
• Исследование триггеров и счетчиков на интегральных микросхемах.
• Исследование тиристоров.
• Исследование однополупериодного управляемого выпрямителя.
• Однофазный выпрямитель и сглаживающие фильтры.
• Исследование трехфазных схем выпрямления.
• Исследование самовосстанавливающегося предохранителя.

• Управление трехфазным асинхронным двигателем.
• Испытание двигателя постоянного тока.
• Испытание генератора постоянного тока.
• Однофазный трансформатор.
